BRAKE TUBE & CLAMP

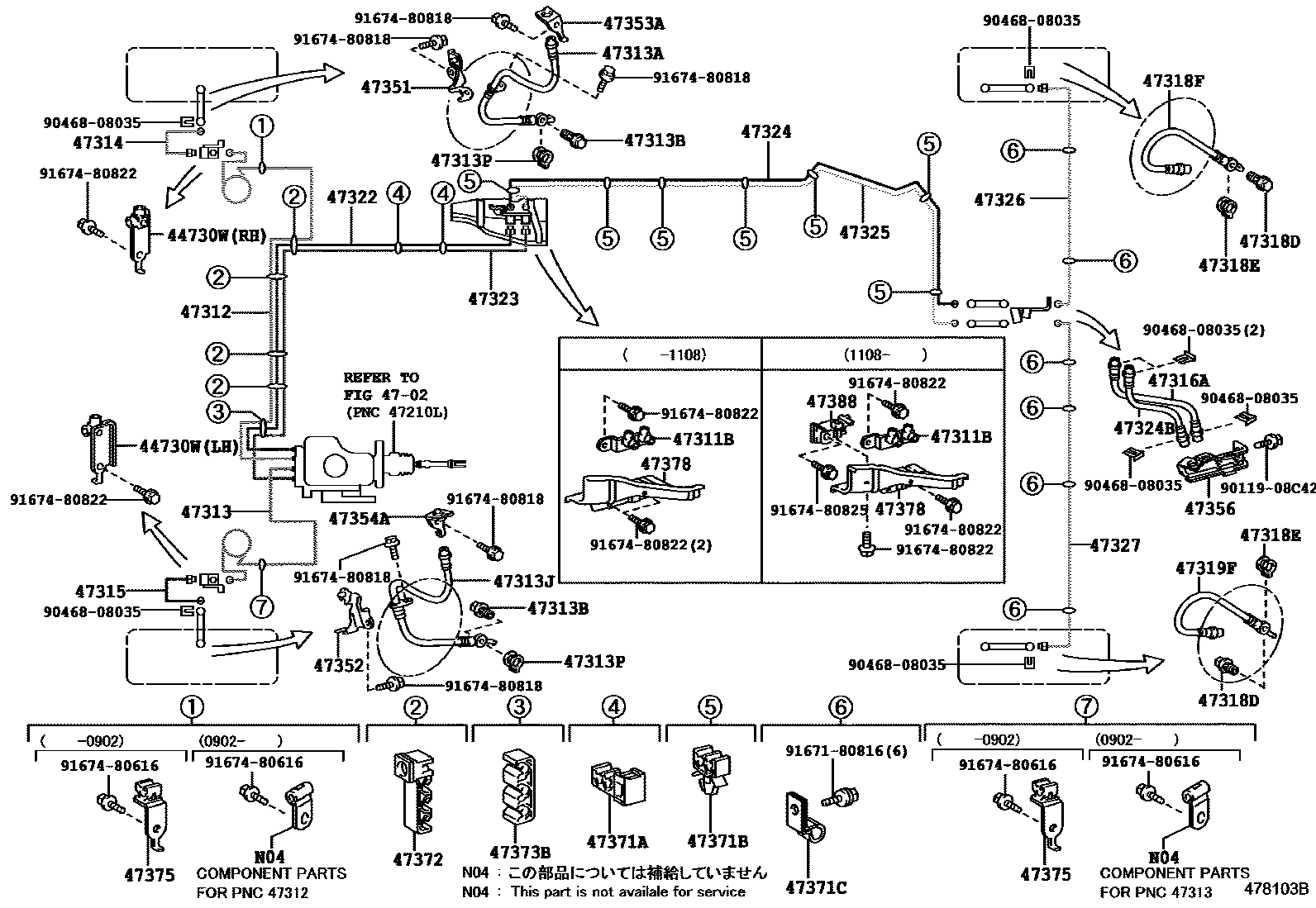

Parts diagram
44730WWAY, 2(FOR FRONT BRAKE TUBE)
main90412-10266i201201-201508
RH
main90412-10267i200709-201201
LH
4702BRAKE MASTER CYLINDER
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10276i201201-201508
47312TUBE, FRONT BRAKE, NO.2
main47312-60A50i200709-200901
main47312-60A51i200902-201201
main47312-60A52i201808-202104
47313TUBE, FRONT BRAKE, NO.3
main47313-60440i200709-200901
main47313-60441i200902-201201
main47313-60442i201808-202104
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02F42i200709-201201
main90947-02G83i201201-201508
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i200709-201201
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02F43i200709-201201
main90947-02G84i201201-201508
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i200709-201201
47314TUBE, FRONT BRAKE, NO.4
main47314-60290i200709-201201
main47314-60291i201508-202104
47315TUBE, FRONT BRAKE, NO.5
main47315-60530i200709-201201
main47315-60531i201508-202104
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02F40i200709-201201
main90947-02G81i201201-201508
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i200709-201201
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i200709-201201
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02F37i200709-201201
main90947-02G66i201201-201508
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02F37i200709-201201
main90947-02G66i201201-201508
47322TUBE, REAR BRAKE, NO.2
main47322-60A60i200709-201201
main47322-60A61i201808-202104
47323TUBE, REAR BRAKE, NO.3
main47323-60820i201508-201808
main47323-60821i201808-201811
main47323-60A80i201811-202104
47324TUBE, REAR BRAKE, NO.4
main47324-60370i200709-201201
main47324-60371i201508-202104
47324BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE, NO.2)
main90947-02F41i200709-201201
main90947-02G82i201201-201508
47325TUBE, REAR BRAKE, NO.5
main47325-60330i200709-201201
main47325-60331i201508-202104
47326TUBE, REAR BRAKE, NO.6
main47326-60350i200709-201201
main47326-60351i201201-201508
main47326-60352i201508-202104
47327TUBE, REAR BRAKE, NO.7
main47327-60201i200709-201201
main47327-60202i201201-201508
main47327-60203i201508-202104
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-60290i200709-201201
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-60180i200709-201201
47353ABRACKET, FLEXIBLE HOSE, FRONT RH NO.2
main47353-60140i200709-201201
47354ABRACKET, FLEXIBLE HOSE, FRONT LH NO.2
main47353-60140i200709-201201
47356BRACKET, FLEXIBLE HOSE, NO.6
main47356-60020i200709-201201
main47356-60021i201201-201508
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01D60×2i200709-201201
47371BCLAMP, BRAKE TUBE, NO.6
main90469-07022×7i200709-201201
47371CCLAMP, BRAKE TUBE, NO.7
main90461-08639×6i200709-201201
47372CLAMP, BRAKE TUBE, NO.2
main90949-01D61×4i200709-201201
main90949-01E35×4i201808-201811
main90949-01E70×4i201811-202104
47373BCLAMP, BRAKE TUBE, NO.3
main90464-00909i200709-201201
main90949-01D92i201808-202104
47375CLAMP, BRAKE TUBE, NO.5
main90949-04049×2i200709-200902
47378PROTECTOR, BRAKE TUBE
main47378-60050i200709-201108
main47378-60080i201108-201201
47388PROTECTOR, BRAKE TUBE, LOWER
main47388-60010i201108-201201
9011908C42
9046808035
9167180816
9167480616
9167480818
9167480822
9167480825

43 parts on this diagram · 1 diagram in section
