EXHAUST PIPE

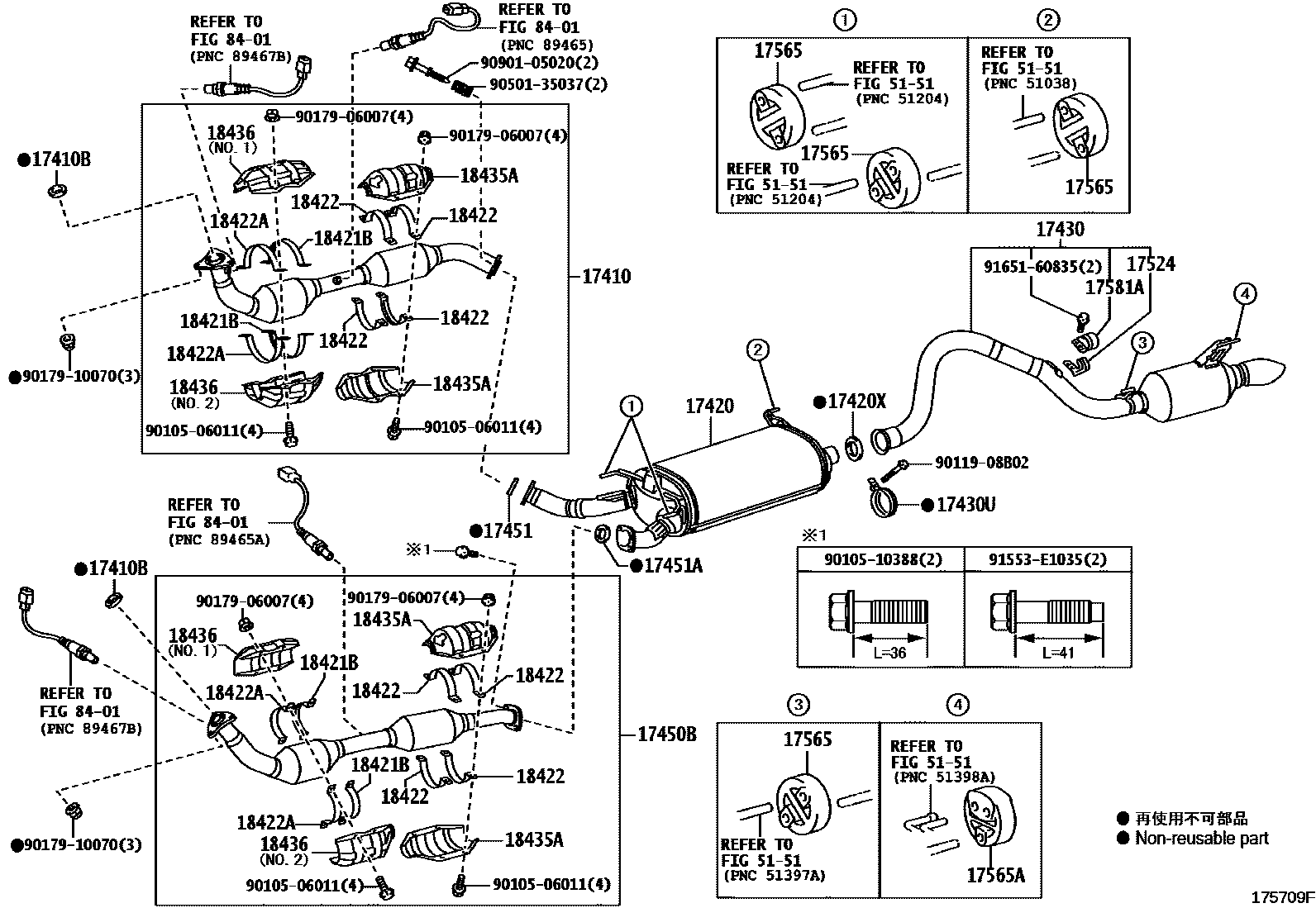

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-38270i200709-201201
main17410-38310supersedes 17410-38640i201508-201908
17410BGASKET, EXHAUST PIPE
main90917-06066×2i201508-202104
17420PIPE ASSY, EXHAUST, CENTER
main17420-38100i200709-201201
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06093i200709-201201
17430PIPE ASSY, EXHAUST, TAIL
main17430-38550i200709-201002
main17430-38551i201003-201201
main17430-38600i201508-202104
17430UCLAMP NO.1, EXHAUST TAILPIPE (FOR REAR)
main90461-15017i200709-201201
17450BPIPE ASSY, EXHAUST, FRONT NO.2
main17450-38010i200709-201201
main17450-38070supersedes 17450-38180i201201-201508
17451GASKET, EXHAUST PIPE
main17451-28040i200709-201201
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06078i201508-202104
17524PROTECTOR, EXHAUST PIPE, UPPER NO.4
main17524-38020i200709-201201
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-28010×4i200709-201201
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-31050i200709-201201
17581ADAMPER, EXHAUST PIPE
main17581-17020i200709-201201
18421BSTAY, CONVERTER PROTECTOR, NO.2
main18421-22020×4i200709-201201
18422STAY, CONVERTER PROTECTOR, NO.2
main18421-38030×8i200709-201201
18422ASTAY, CONVERTER PROTECTOR, NO.3
main18421-50010×4i200709-201201
18435APROTECTOR, MONOLITHIC CONVERTER
main18435-38020×4i200709-201201
18436PROTECTOR, MONOLITHIC CONVERTER, NO.1
main18435-38040×2i200709-201201
NO.1
main18445-38010×2i201201-201508
NO.2
5151
8401
9010506011
9010510388
9011908B02
9017906007
9017910070
9050135037
9090105020
91553E1035
9165160835

29 parts on this diagram · 1 diagram in section
