BRAKE MASTER CYLINDER

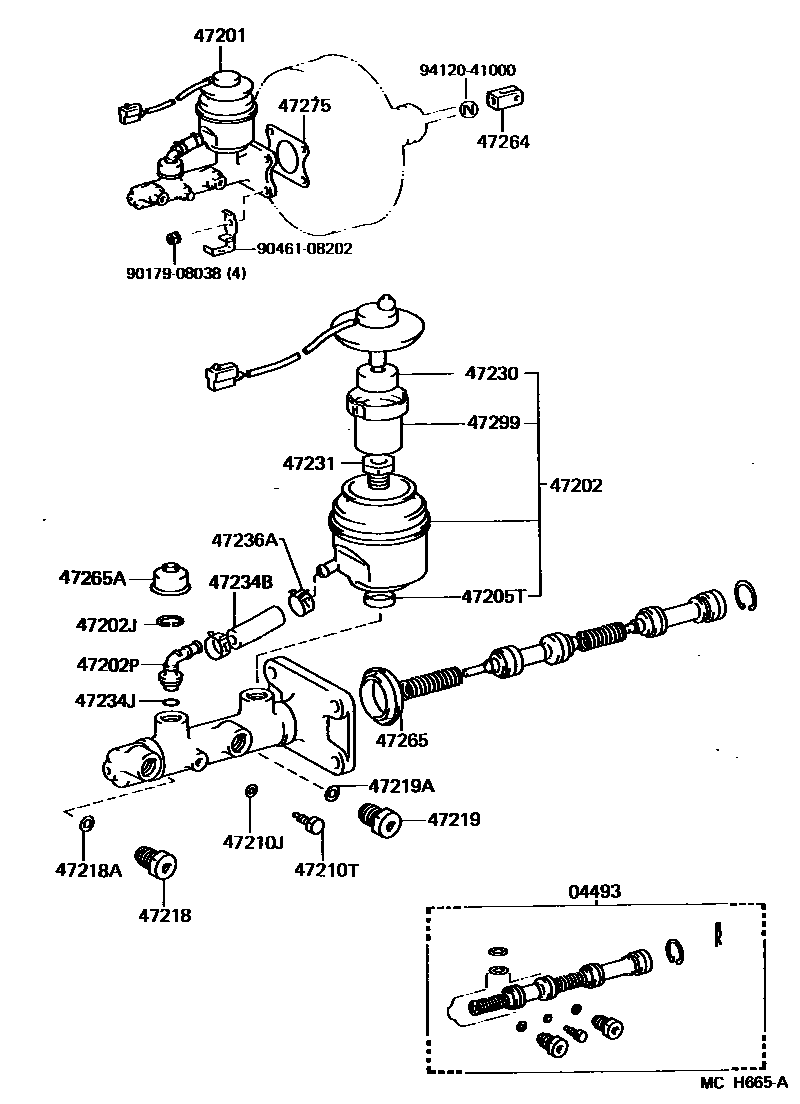

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-60160i198708-199001
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-60340i198708-199001
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-60090i198708-199001
47202JRING, SNAP(FOR BRAKE MASTER CYLINDER SIDE)
main96151-02000i198708-199001
47202PUNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
main90407-10004i198708-199001
47205TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.2)
main90562-18151i198708-199001
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198708-199001
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i198708-199001
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-12040i198708-199001
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-09253i198708-199001
47219PLUG, MASTER CYLINDER FLUID OUTLET(FOR REAR SIDE)
main47218-12040i198708-199001
47219AGASKET(FOR FLUID OUTLET PLUG REAR SIDE)
main90430-09253i198708-199001
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-22010i198708-199001
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-20010i198708-199001
47234BTUBE, RESERVOIR, NO.1
main47234-14010i198708-199001
47234JRING, O(FOR RESERVOIR TUBE)
main90301-14001i198708-199001
47236ACLIP(FOR RESERVOIR TUBE)
main90467-16001i198708-199001
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-30040i198708-199001
47265BOOT, MASTER CYLINDER
main47265-20050i198708-199001
47265ABOOT, MASTER CYLINDER, NO.1
main47265-20060i198708-199001
47275GASKET, BRAKE MASTER CYLINDER
main47275-22010i198708-199001
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-14010i198708-199001
9017908038
9046108202
9412041000

25 parts on this diagram · 1 diagram in section
