VENTILATION HOSE

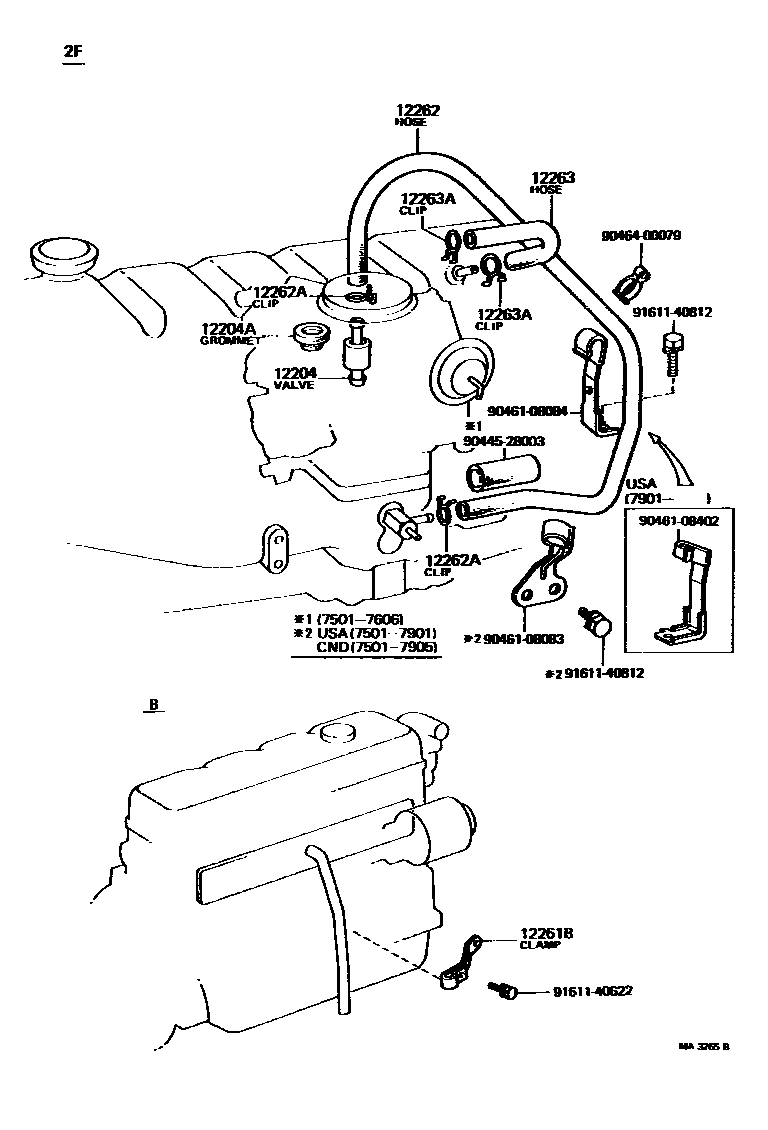

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-51010i196909-197005
main12204-51011i197005-197209
main12204-51012i197209-198007
main12204-60021i196903-196909
12204AGROMMET(FOR VENTILATION SYSTEM)
main90480-18180i197003-198007
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main12251-56020i197803-198007
12262HOSE, VENTILATION, NO.2
main12029-61010i197901-198007
main12261-61010i197501-197608
main12261-61030i197901-197909
main90445-18473i197209-197501
main90445-18580i197003-197209
main90445-20377i196903-196909
main90910-05152i197909-198007
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-18028×2i196903-198007
12263HOSE, VENTILATION, NO.3
main90910-05033i196903-196909
main90910-05036i196909-197501
main90910-05101i197501-198007
12263ACLIP(FOR VENTILATION HOSE)
main90467-24038×2i196903-198007
9044528003
9046108083
9046108084
9046108402
9046400079
9161140622
9161140812

14 parts on this diagram · 2 diagrams in section
