FRONT FENDER APRON & DASH PANEL

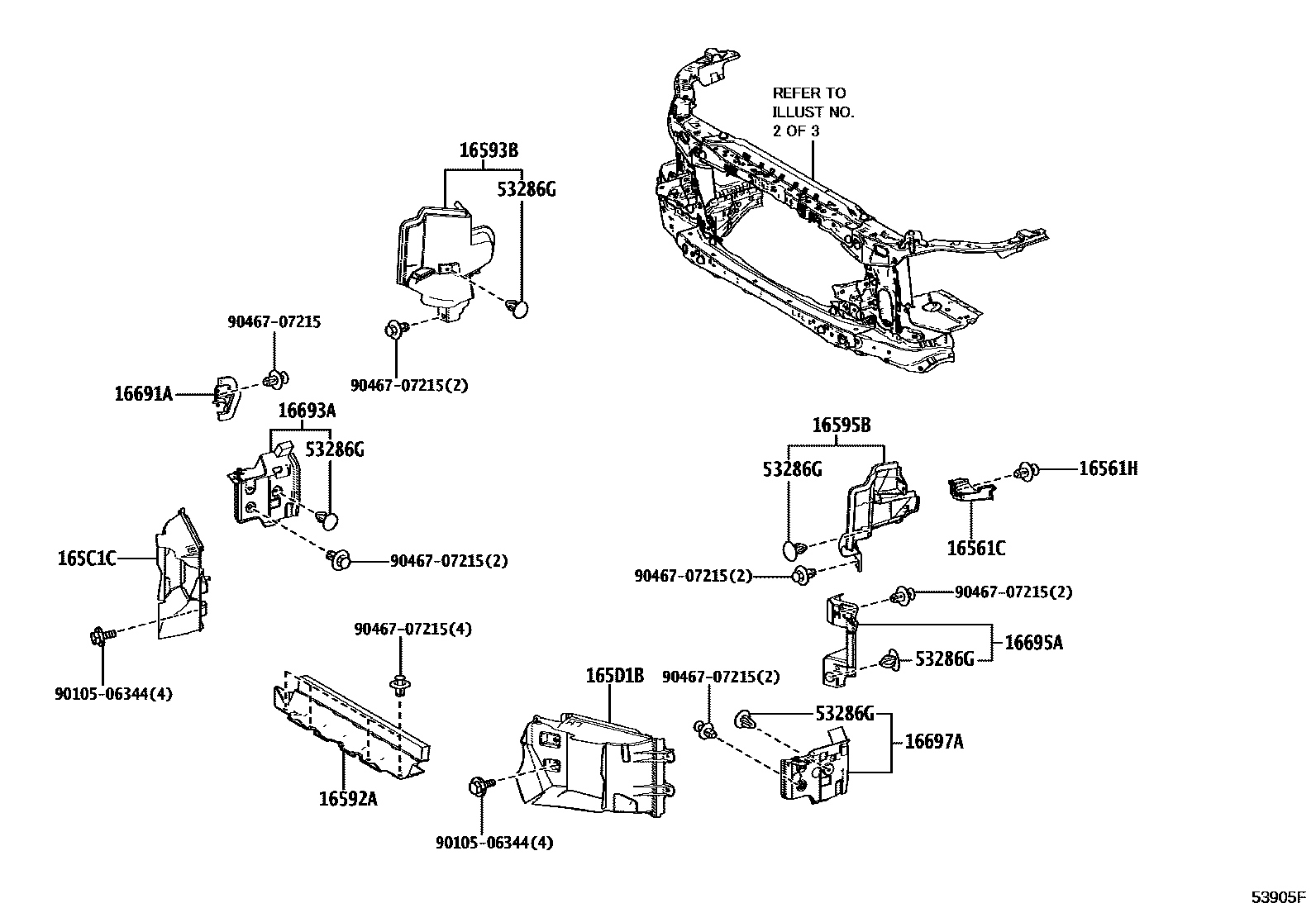

Parts diagram
16561CSEAL, RADIATOR TO SUPPORT, NO.1
main16561-25040i202402
16561HCLIP, RADIATOR TO SUPPORT SEAL
main90467-07215i202402
16592AGUIDE, RADIATOR AIR, NO.3
main16592-75010i202402
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-70070i202402
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-70080i202402
165C1CDUCT, SUB-RADIATOR, RH NO.1
main165C1-70080i202402
165D1BDUCT, SUB-RADIATOR, LH NO.1
main165D1-70060i202402
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-70030i202402
16693APLATE, RADIATOR SIDE AIR GUIDE, REAR RH
main16693-70010i202402
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-70020i202402
16697APLATE, RADIATOR SIDE AIR GUIDE, REAR LH
main16697-70010i202402
53286GCLIP, RADIATOR SIDE AIR SEAL
main90467-10005-C0×5i202402
BLACK
9010506344
9046707215

14 parts on this diagram · 3 diagrams in section
