CARBURETOR

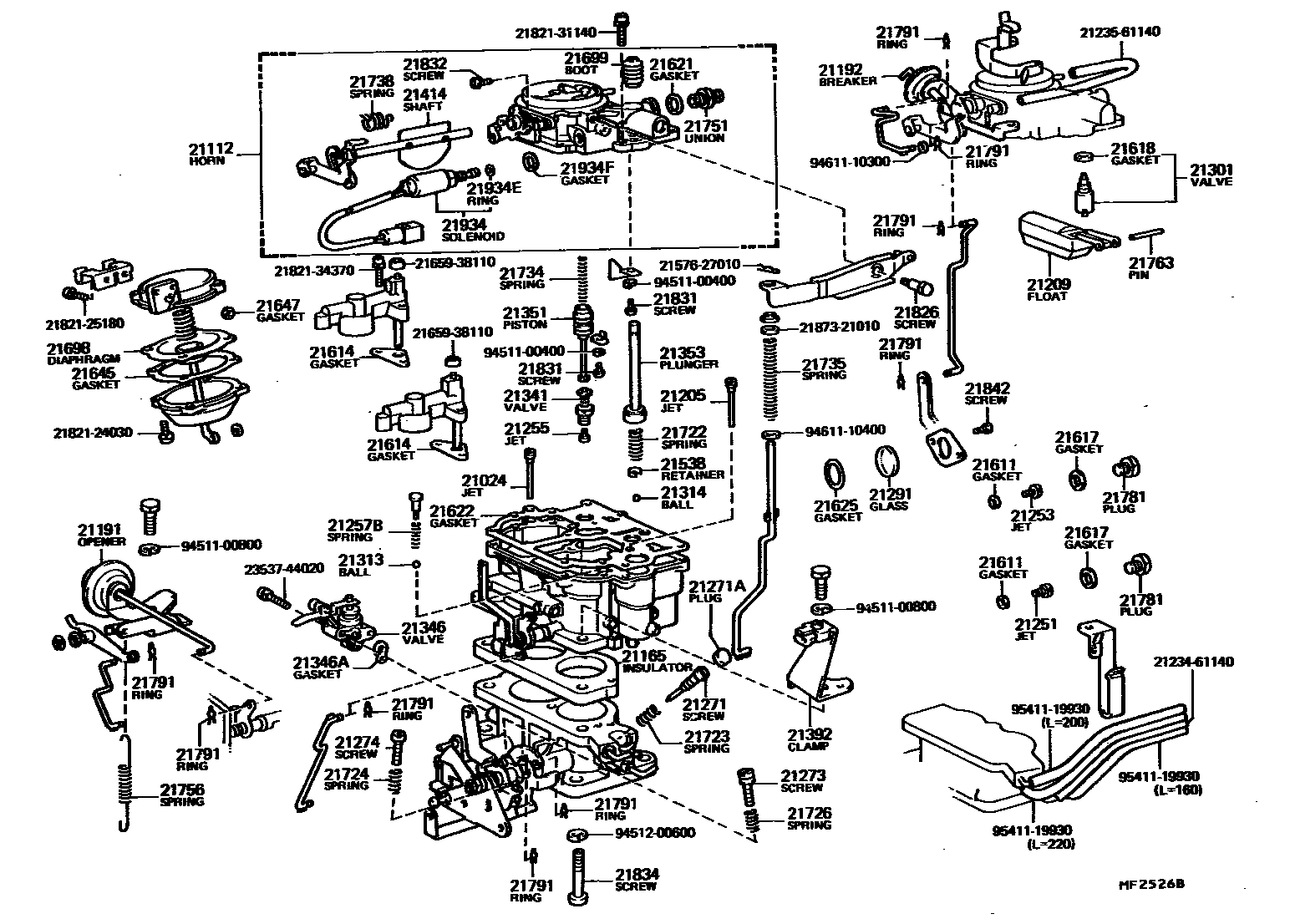

Parts diagram
21024JET SUB-ASSY, 2ND
main21024-61010i198008-198309
21112HORN, AIR
main21112-61112i198008-198110
main21112-61140i198008-198309
21165INSULATOR
main21165-61010i198008-198309
21191OPENER
main21191-61140i198008-198309
21192BREAKER
main21192-61020i198008-198309
21205JET SUB-ASSY, SLOW
main21205-61011i198008-198309
21209FLOAT SUB-ASSY
main21209-33011i198008-198309
21251JET, 1ST MAIN
main90999-41138i198008-198110
ID=1.38
main90999-41147i198008-198309
ID=1.47
21253JET, 2ND MAIN
main90999-42200i198008-198309
ID=2.00
21255JET, POWER
main90999-43080i198008-198309
ID=0.80
21257BSPRING(FOR PUMP JET)
main21864-26020i198008-198309
21271SCREW, IDLE ADJUSTING
main21271-61061i198008-198110
main21271-61140i198008-198309
21271APLUG, IDLE LIMIT
main21673-61140i198008-198309
21273SCREW, THROTTLE ADJUSTING
main21273-38010i198008-198110
main21273-61140i198008-198309
21274SCREW, 1ST THROTTLE ADJUSTING
main21272-61140i198008-198309
main21273-30052i198008-198110
21291GLASS, LEVEL GAGE
main21291-34320i198008-198309
21301VALVE SUB-ASSY, NEEDLE
main21301-61023i198008-198309
main21301-61050i198008-198110
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198008-198309
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-11020i198008-198309
21341VALVE, POWER
main21304-61060i198008-198309
21346VALVE, SECONDARY SLOW CUT
main21346-61140i198008-198309
21346AGASKET, SECONDARY SLOW CUT VALVE
main21641-38310i198008-198309
21351PISTON, POWER
main21351-34030i198008-198309
21353PLUNGER, PUMP
main21353-61020i198008-198309
21392CLAMP, CHOKE WIRE
main21392-61020i198008-198309
21414SHAFT, CHOKE
main21054-61020i198008-198110
main21054-61140i198008-198309
21538RETAINER, BALL CHECK
main21538-31010i198008-198309
21611GASKET, MAIN JET
main21611-22010×2i198008-198309
21614GASKET, VENTURI
main21614-60200×2i198008-198309
21617GASKET, MAIN PASSAGE PLUG
main21617-30010×2i198008-198309
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i198008-198309
21621GASKET, UNION NIPPLE
main21633-24030i198008-198309
21622GASKET, AIR HORN
main21622-61010i198008-198309
21625GASKET, LEVEL GAGE
main21655-60200i198008-198309
21645GASKET, DIAPHRAGM, CAP
main21645-33080i198008-198309
21647GASKET, DIAPHRAGM HOUSING CAP
main21649-33080i198008-198309
21698DIAPHRAGM
main21669-61100i198008-198309
21699BOOT(FOR PUMP PLUNGER)
main21699-61010i198008-198309
21722SPRING, PUMP DAMPING
main21722-60200i198008-198309
21723SPRING, IDLE ADJUSTING
main21723-21030i198008-198110
main21723-61140i198008-198309
21724SPRING, THROTTLE ADJUSTING
main21723-21030i198008-198110
main21723-61140i198008-198309
21726SPRING, 1ST IDLE ADJUSTING
main21723-11041i198008-198110
main21724-61140i198008-198309
21734SPRING, POWER PISTON
main21734-21030i198008-198309
21735SPRING, PUMP ARM
main21735-44010i198008-198309
21738SPRING, CHOKE VALVE RELIEF
main21738-60070i198008-198309
21751UNION, NIPPLE
main21894-61020i198008-198309
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21756-61010i198008-198309
21763PIN, FLOAT LEVER
main21763-38010i198008-198309
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-30020×2i198008-198309
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-60010×9i198008-198309
21826SCREW, PUMP ARM SET
main21826-24470i198008-198309
21831SCREW, POWER PISTON STOP
main21842-33010×2i198008-198309
21832SCREW(FOR CHOKE LEVER ADAPTER SET)
main21832-33010×3i198008-198309
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31140i198008-198309
21842SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
main21842-33010×2i198008-198309
21934SOLENOID, THROTTLE VALVE
main21062-61021i198008-198110
main21062-61060i198008-198309
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198008-198309
21934FGASKET
main21649-38010i198008-198309
2123461140PIPE OR HOSE
2123561140PIPE OR HOSE, CONNECTING
2157627010CLIP, PUMP STRAINER
2165938110RING, O(FOR THERMOSTATIC VALVE)
2182124030SCREW, 2ND THROTTLE VALVE SET
2182125180SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2187321010WASHER, PLUNGER
2353744020SCREW(FOR 2ND REGULATOR COVER SET)
9451100400
9451100800
9451200600
9461110300
9461110400
9541119930

74 parts on this diagram · 2 diagrams in section
