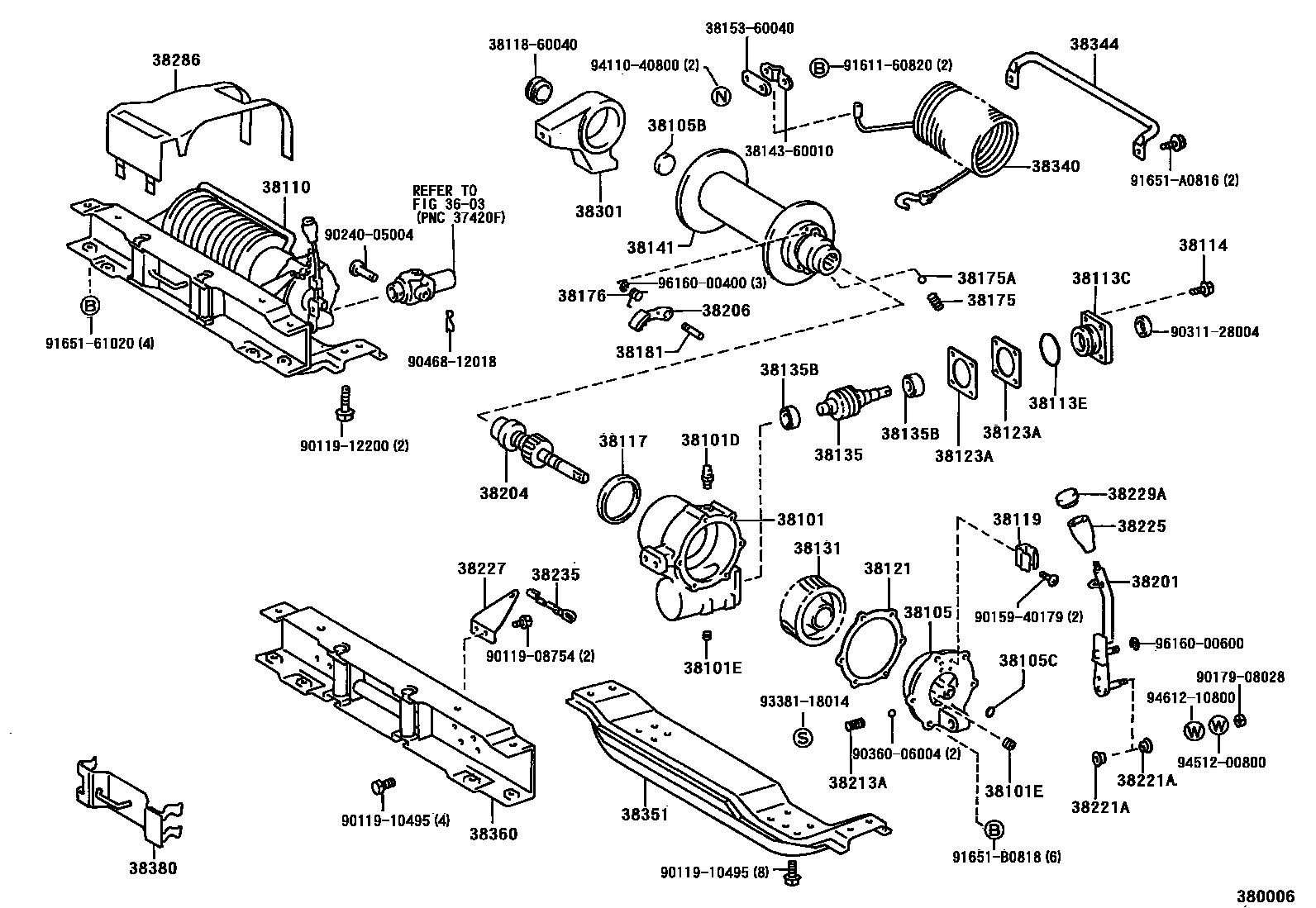

WINCH

0001 1MECHANICAL WINCH 0002 1MECHANICAL WINCH 0003 1ELECTRICAL WINCH 0004 1ELECTRICAL WINCH 0005 1ELECTRICAL WINCH 0006 1ELECTRICAL WINCH 0007 1ELECTRICAL WINCH

3603DRIVE SHAFT

→ Go to FIG 36-03

38101CASE SUB-ASSY, WINCH GEAR

main38101-60180iRJ77..GEN;FJ7#,HZJ75,LJ72,79,PZJ7#,RJ70..GCC,GEN199201-199305

MECHANICAL

main38101-60210iLJ7#,RJ7#..GCC,GEN199001-199201

ELECTRICAL

main38101-60211iLJ79..STD;LJ79..LHD..LX;KZJ7#,LJ72,RJ7#..GEN199405-199604

main38101-60220iFJ7#,FZJ7#,HZJ75,PZJ7#..GCC,GEN199108-199305

ELECTRICAL

main38101-60221iFZJ70..SOT;FZJ75..RHD..IV..CBR199405-199501

38101DPLUG, BREATHER (FOR WINCH GEAR CASE)

main90930-03058iHZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN199305-199401

38101EPLUG (FOR WINCH GEAR CASE)

main90072-34402×2iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199206

main90344-51005×2iLJ72,79,RJ7#..GCC,GEN199004-199206

38105COVER SUB-ASSY, WINCH GEAR CASE

main38105-60170iFJ7#,HZJ75,LJ72,79,PZJ7#,RJ7#..MTM..(GCC,GEN)199108-199201

ELECTRICAL

main38105-60180iHZJ75..4F;FJ7#..MTM..(GCC,GEN)199001-199208

main38105-60210iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199405-200007

ELECTRICAL

38105BPLUG, TIGHT (FOR WINCH GEAR CASE COVER)

main90331-55001iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38105CRING, O (FOR WINCH GEAR CASE COVER)

main96721-24016iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38110WINCH ASSY

main38110-60190iLJ72,79,RJ7#..GCC,GEN199001-199010

MECHANICAL

main38110-60191iLJ72,79,RJ7#..GCC,GEN199010-199104

MECHANICAL

main38110-60192iLJ72,79,RJ7#..GCC,GEN199104-199201

MECHANICAL

main38110-60200iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199104

MECHANICAL

main38110-60201iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199104-199305

MECHANICAL

main38110-60202iHZJ75,PZJ7#..GCC,GEN199305-199401

MECHANICAL

main38110-60210iLJ7#,RJ7#..GCC,GEN199001-199104

ELECTRICAL

main38110-60211iLJ7#,RJ7#..GCC,GEN199104-199108

ELECTRICAL

main38110-60212iLJ7#,RJ7#..GCC,GEN199108-199201

ELECTRICAL

main38110-60213iRJ70..SOT199305-199401

main38110-60214iLJ79..STD;LJ79..LHD..LX;KZJ7#,LJ72,RJ7#..GEN199501-199604

main38110-60220iFJ7#,HZJ75,PZJ7#..GCC,GEN199001-199104

ELECTRICAL

main38110-60221iFJ7#,HZJ75,PZJ7#..GCC,GEN199104-199108

ELECTRICAL

main38110-60222iFJ7#,FZJ7#,HZJ75,PZJ7#..GCC,GEN199108-199305

ELECTRICAL

main38110-60223iHZJ75,PZJ7#..GCC,GEN199305-199401

ELECTRICAL

main38110-60224iFZJ7#..(GCC,GEN)..CBR; HZJ7#..HT..GEN;HZJ75..GEN..IV;HZJ75..LHD..PIC..CBU199501-199908

ELECTRICAL

38113CRETAINER, WORM BEARING, NO.1

main38113-60180iFJ7#,HZJ75,LJ72,79,PZJ7#,RJ7#..MTM..(GCC,GEN)199004-199201

38113ERING, O (FOR WINCH WORM BEARING RETAINER NO.1)

main96721-35071iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38114BOLT, WINCH WORM BEARING RETAINER

main38114-60180×4iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38117SEAL, WINCH GEAR CASE COVER

main38117-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38119CLIP, WINCH GEAR CASE COVER

main38119-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38121GASKET, WINCH GEAR CASE COVER

main38121-60170iLJ70,77..GEN; LJ72,79,RJ7#..GCC,GEN199001-199108

ELECTRICAL

main38121-60180iRJ77..GEN;HZJ75,LJ72,79,PZJ7#,RJ70..GCC,GEN199201-199305

MECHANICAL

38123ASHIM, WINCH WORM ADJUST, NO.1

main38123-60180iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199305

T=0.228

main38124-60180iLJ72,79,RJ7#..GCC,GEN199004-199201

T=0.500

main38125-60180iLJ72,79,RJ7#..GCC,GEN199004-199201

T=1.000

38131GEAR, WORM

main38131-60180iRJ77..GEN;FJ7#,HZJ75,LJ72,79,PZJ7#,RJ70..GCC,GEN199201-199305

38135WORM, WINCH

main38135-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38135BBEARING (FOR WINCH WORM)

main97600-30206×2iHZJ7#..HT..GEN;HZJ75..GEN..IV;HZJ75..LHD..PIC..CBU199401-199908

38141DRUM, WINCH

main38141-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

main38141-60181iHZJ75,PZJ7#..GCC,GEN199305-199401

38175SPRING, WINCH BRAKE, NO.1

main38175-60180×3iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38175ABALL (FOR WINCH BRAKE SPRING NO.1)

main90360-11001×3iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38176SPRING, WINCH BRAKE, NO.1

main38176-60180×3iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38181PIN, WINCH BRAKE

main38181-60180×3iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38201LEVER SUB-ASSY, WINCH CLUTCH

main38201-60190iRJ70..GEN199001-199004

main38201-60191iLJ72,79,RJ7#..GCC,GEN199010-199201

main38201-60200iHZJ75,PZJ7#..GCC,GEN199305-199401

38204SHAFT ASSY, WINCH CLUTCH HUB

main38204-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38206BRAKE ASSY, WINCH

main38206-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38213ASPRING, WINCH CLUTCH HUB SHIFT

main38213-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38221LEVER, CLUTCH HUB SHIFT

main38221-60180iRJ70..GEN199001-199004

main38221-60181iLJ72,79,RJ7#..GCC,GEN199010-199201

38221ABUSH (FOR CLUTCH HUB SHIFT LEVER)

main90386-13007×2iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38225KNOB, WINCH CLUTCH LEVER

main38225-60040iFZJ70..HT..CBR;FZJ75..LHD..IV..CBR;FZJ73,75..(GCC,GEN)..CBU..CBR199305-199908

main38225-60180iLJ72..5F;LJ72..SOT;RJ70..RHD..GEN199001-199305

main38225-60200iHZJ75..4F;FJ7#..MTM..(GCC,GEN)199001-199208

38227PLATE, WINCH CLUTCH LEVER SHIFT LOCK

main38227-60190iRJ70..GEN199001-199004

main38227-60200iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199305

38229ACOVER, WINCH CLUTCH

main38229-60180iLJ72,79,RJ7#..GEN199201-199305

main38229-60200iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199401-200007

38235CHAIN, WINCH CLUTCH LEVER

main38235-60200iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199305

38286COVER, WINCH

main38286-60100iFJ7#,HZJ75,LJ72,79,PZJ7#,RJ7#..MTM..(GCC,GEN)199001-199201

MECHANICAL

main38286-60110iRJ77..GEN;FJ7#,HZJ75,LJ72,79,PZJ7#,RJ70..GCC,GEN199201-199305

ELECTRICAL

main38286-60111iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199401-200007

38301BRACKET SUB-ASSY, WINCH END

main38301-60180iRJ77..GEN;FJ7#,HZJ75,LJ72,79,PZJ7#,RJ70..GCC,GEN199201-199305

38340WIRE ASSY, WINCH CHAIN

main38340-60180iFJ7#,HZJ75,PZJ7#,RJ70..MTM..(GCC,GEN)199001-199004

38344GUIDE, WINCH WIRE

main38344-60200iHZJ7#..HT..GEN;HZJ75..GEN..IV;HZJ75..LHD..PIC..CBU199401-199908

main38344-60201iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199104-199305

38351BASE, WINCH

main38351-60190iRJ70..GEN199001-199004

main38351-60200iFJ7#,HZJ75,PZJ7#..MTM..(GCC,GEN)199001-199305

38360BRACKET ASSY, WINCH ROLLER

main38360-60030iLJ7#,RJ7#..GCC,GEN199001-199104

main38360-60031iLJ7#,RJ7#..GCC,GEN199104-199201

main38360-60032iLJ79..STD;LJ79..LHD..LX;KZJ7#,LJ72,RJ7#..HT..GEN199305-199604

main38360-60040iFJ7#,HZJ75,PZJ7#..GCC,GEN199001-199104

main38360-60041iFJ7#,FZJ7#,HZJ75,PZJ7#..GCC,GEN199104-199305

main38360-60042iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199401-200007

38380HOLDER ASSY, WINCH HOOK

main38380-60020iFJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN199001-199104

main38380-60021iFJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN199104-199201

main38380-60022iRJ77..GEN;LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ70..GCC,GEN199305-199401

3811860040COVER, WINCH DRUM HOUSING

main38118-60040

3814360010LOCK, WIRE

main38143-60010

3815360040PLATE, WIRE LOCK

main38153-60040

9011908754

main90119-08754

9011910495

main90119-10495

9011912200

main90119-12200

9015940179

main90159-40179

9017908028

main90179-08028

9024005004

main90240-05004

9031128004

main90311-28004

9036006004

main90360-06004

9046812018

main90468-12018

9161160820

main91611-60820

9165161020

main91651-61020

91651A0816

main91651-A0816

91651B0818

main91651-B0818

9338118014

main93381-18014

9411040800

main94110-40800

9451200800

main94512-00800

9461210800

main94612-10800

9616000400

main96160-00400

9616000600

main96160-00600

62 parts on this diagram · 7 diagrams in section
