RADIATOR & WATER OUTLET

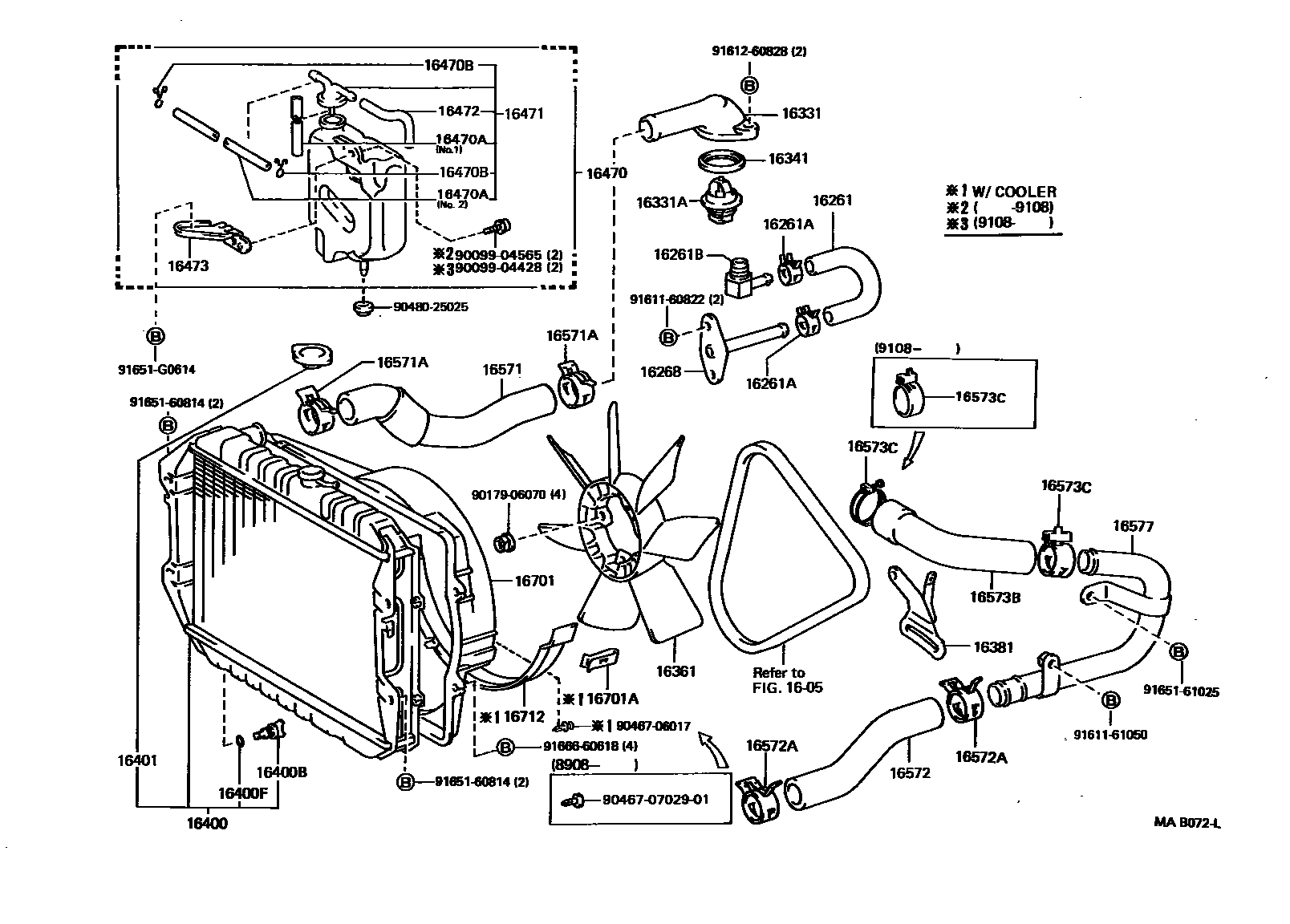

Parts diagram
16261HOSE, WATER BY-PASS
main16261-35030i199109-199501
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90467-20005×2i199109-199501
16261BUNION(FOR WATER BY-PASS HOSE)
main90407-53007i199109-199501
16268PIPE, WATER BY-PASS, NO.1
main16268-35030i199109-199501
16331OUTLET, WATER
main16331-35041i199109-199501
16331ATHERMOSTAT
main90916-03078i199109-199501
*WAX 88-100
16341GASKET, WATER OUTLET
main16341-35010i199109-199501
16361FAN
main16361-38010i199109-199501
16381BAR, FAN BELT ADJUSTING
main16381-35021i199109-199501
16400RADIATOR ASSY
main16400-08010i199209-199501
HARISON TOSHIBA
main16400-08030i199209-199501
HARISON TOSHIBA
main16400-08040i199209-199501
TOWING PACKAGE,HARISON TOSHIBA
main16400-35350i199109-199209
main16400-35360i199209-199501
NIPPONDENSO
main16400-35440i199109-199209
TOWING PACKAGE
16400BPLUG, RADIATOR DRAIN COCK
main90910-09054i199109-199501
16400FPACKING(FOR RADIATOR DRAIN COCK)
main96711-19007i199109-199501
16401CAP SUB-ASSY, RADIATOR
main16401-08010i199209-199501
HARISON TOSHIBA
main16401-63010i199109-199209
16470TANK ASSY, RADIATOR RESERVE
main16470-35100i199109-199501
main16470-35110i199109-199501
W(AIR BOX)
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main90445-12078i199109-199501
L=600,NO.1; L=600,W(AIR BOX),NO.2
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085×2i199109-199501
16471CAP SUB-ASSY, RESERVE TANK
main16405-35010i199109-199501
W(AIR BOX)
main16405-71010i199109-199501
16472HOSE, BREATHER
main85338-71030i199109-199501
16473SUPPORT(FOR RADIATOR RESERVE TANK)
main16473-35100i199109-199501
main16473-35110i199109-199501
W(AIR BOX)
16571HOSE, RADIATOR, INLET
main16571-35080i199109-199205
main16571-35180i199205-199501
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-37002×2i199112-199501
main90467-37003×2i199109-199112
16572HOSE, RADIATOR, OUTLET
main16572-35120i199109-199501
main16572-35140i199109-199501
TOWING PACKAGE
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90467-38001×2i199109-199501
16573BHOSE, RADIATOR, NO.3
main16573-35030i199109-199501
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90467-38001i199109-199501
PIPE SIDE
main90467-41006i199109-199501
CHAIN COVER SIDE
16577PIPE, RADIATOR, NO.7
main16577-35070i199109-199501
16701SHROUD SUB-ASSY, FAN
main16711-35020i199109-199501
main16711-35030i199109-199501
TOWING PACKAGE
16701ACLIP(FOR FAN SHROUD)
main90468-06013×2i199109-199501
W(AIR CONDITIONER)
16712SHROUD, FAN, NO.2
main16712-54050i199109-199501
W(AIR CONDITIONER)
9009904428
9009904565
9017906070
9046706017
904670702901
9048025025
9161160822
9161161050
9161260828
9165160814
9165161025
91651G0614
9166660618

43 parts on this diagram · 2 diagrams in section
