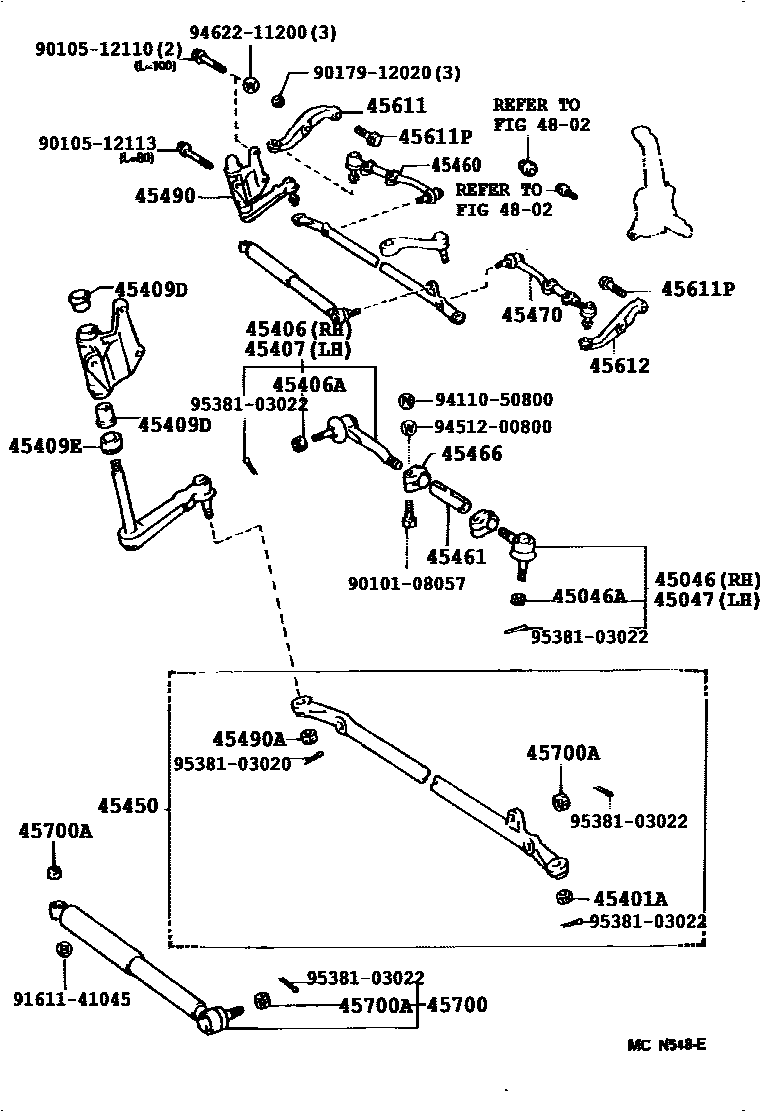

FRONT STEERING GEAR & LINK

0001 1 0002 1MANUAL STEERING 0003 1POWER STEERING 0004 1POWER STEERING

45046END SUB-ASSY, TIE ROD, RH

main45046-39235×2iRN101,110,VZN100,110199202-199501

45046ANUT, CASTLE(FOR TIE ROD END)

main90171-14042×2iRN101,110,VZN100,110199202-199501

45047END SUB-ASSY, TIE ROD, LH

main45046-39235×2iRN101,110,VZN100,110199202-199501

45401ARM SUB-ASSY, PITMAN

main45401-35220iRN101,110199202-199501

main45401-35240iRN101,110; VZN100,110199202-199501

W(POWER STEERING)

45401ANUT, CASTLE(FOR PITMAN ARM)

main90171-14042iRN101,110,VZN100,110199202-199501

45406ROD SUB-ASSY, TIE, RH

main45406-39175×2iRN101,110,VZN100,110199202-199501

45406ANUT, CASTLE(FOR TIE ROD)

main90171-14042×2iRN101,110,VZN100,110199202-199501

45407ROD SUB-ASSY, TIE, LH

main45406-39175×2iRN101,110,VZN100,110199202-199501

45409DBUSH(FOR IDLER ARM)

main90386-19005×2iRN101,110,VZN100,110199202-199501

45409ESEAL, DUST(FOR IDLER ARM SUPPORT)

main90304-31012iRN101,110,VZN100,110199202-199501

45450ROD ASSY, STEERING RELAY

main45451-39145iRN101,110,VZN100,110199202-199501

45460ROD ASSY, TIE, RH

main45460-39355iRN101,110,VZN100,110199202-199501

45461ROD, STEERING TIE

main45465-35040×2iRN101,110,VZN100,110199202-199501

45466CLAMP, TIE ROD END

main45466-30020×4iRN101,110,VZN100,110199202-199501

45470ROD ASSY, TIE, LH

main45460-39355iRN101,110,VZN100,110199301-199501

main45470-39115iRN101,VZN100199202-199301

45490ARM ASSY, STEERING IDLER

main45490-39355iRN101,110199202-199501

main45490-39365iRN101,110; VZN100,110199202-199501

W(POWER STEERING)

45490ANUT, CASTLE(FOR IDLER ARM)

main90171-12028iRN101,110,VZN100,110199202-199501

45611ARM, STEERING KNUCKLE, RH

main45611-35130iRN101,110,VZN100,110199202-199501

45611PBOLT(FOR STEERING KNUCKLE)

main90105-14043×4iRN101,110,VZN100,110199202-199501

45612ARM, STEERING KNUCKLE, LH

main45612-35150iRN101,110,VZN100,110199202-199501

45700DAMPER ASSY, STEERING

main45700-39046iRN101,110,VZN100,110199202-199501

45700ANUT(FOR STEERING DAMPER)

main90171-12028iRN101,110,VZN100,110199202-199501

TIEROD X DAMPER

main94110-41000iRN101,110,VZN100,110199202-199501

HOUSING X DAMPER

4802FRONT AXLE ARM & STEERING KNUCKLE

→ Go to FIG 48-02

9010108057

main90101-08057

9010512110

main90105-12110

9010512113

main90105-12113

9017912020

main90179-12020

9161141045

main91611-41045

9411050800

main94110-50800

9451200800

main94512-00800

9462211200

main94622-11200

9538103020

main95381-03020

9538103022

main95381-03022

33 parts on this diagram · 4 diagrams in section
