HEATING & AIR CONDITIONING - COOLER UNIT

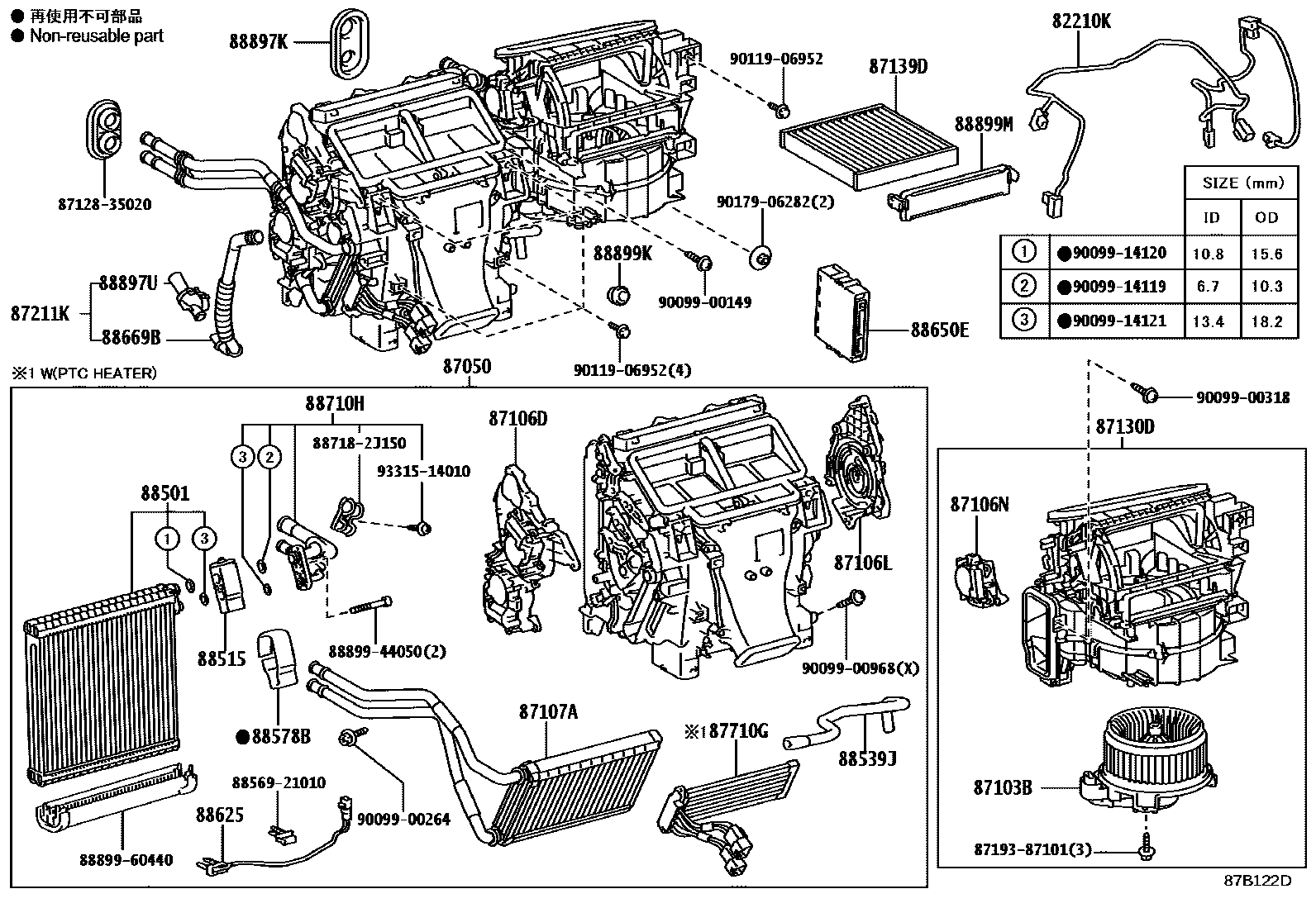

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-60140supersedes 82212-60161i201308-201509
LIMITED PACKAGE
main82212-60141i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
87050RADIATOR ASSY, AIR CONDITIONER
main87050-35170supersedes 87050-35180i202008
AIR CONDITIONER-AUTO
main87050-60570i201110-201308
LIMITED PACKAGE
main87050-60580i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
main87050-60690i201101-201308
HEATER-WITH(PTC)
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-60400i200908-201108
87106DSERVO SUB-ASSY, DAMPER, NO.1
main87106-60220i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
87106LSERVO SUB-ASSY, DAMPER
main87106-60230i201308-201908
87106NSERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
main87106-33270i201308-201908
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-60430i201908
87130DBLOWER ASSY
main87130-60610i200908-201108
main87130-60611i201202-201308
main87130-60680i202008
87139DELEMENT, AIR REFINER
main87139-30040i200908-201308
POLLEN FILTER
main87139-50060i200908-201308
DEODORANT FILTER
main87139-50100i201908
*DPF
main87139-52040i201308-201908
POLLEN FILTER
87211KDUCT, AIR
main87201-35030i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
87710GQUICK HEATER ASSY
main87710-60030i201101-201110
HEATER-WITH(PTC)&AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-60420i200908-201108
main88501-60421i201908-202008
main88501-60490i202008
88515VALVE, COOLER EXPANSION
main88515-60230i201308-201406
main88515-60240i201407-201908
main88515-60250i202008
88539JHOSE, DRAIN COOLER
main88539-60340i201308-201908
88578BPACKING, COOLING UNIT, NO.1
main88578-60500i201308-201908
88625THERMISTOR, COOLER, NO.1
main88620-50020i200908-201108
88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1
main88650-35300supersedes 88650-35310i200908-200912
AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
main88650-35301supersedes 88650-35311i200912-201005
AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
main88650-35302i201110-201208
LIMITED PACKAGE
main88650-35320i200908-200911
CANADA SPEC&AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
main88650-35321i200912-201005
CANADA SPEC&AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
main88650-35322i201101-201110
HEATER-WITH(PTC)&AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
main88650-35330i200908-200911
CANADA SPEC
main88650-35331i200912-201005
CANADA SPEC
main88650-35332i201006-201101
CANADA SPEC
main88650-35360supersedes 88650-35370i201208-201308
LIMITED PACKAGE
main88650-35380supersedes 88650-35370i201208-201308
LIMITED PACKAGE&HEATER-WITH(PTC)
main88650-35390supersedes 88650-35370i201208-201308
HEATER-WITH(PTC)
main88650-35410i201808-201908
LIMITED BLACK EDITION(DISC WHEEL=BLACK)
main88650-35460i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
88669BHOSE, COOLER AIR
main88669-35040i201908-202008
LIMITED PACKAGE&AIR CONDITIONER-AUTO; NIGHTSHADE EDITION&AIR CONDITIONER-AUTO; SR5 PACKAGE&AIR CONDITIONER-AUTO; TRD OFF ROAD&AIR CONDITIONER-AUTO; TRD PRO PACKAGE&AIR CONDITIONER-AUTO; VENTURE SPECIAL EDITION&AIR CONDITIONER-AUTO
88710HTUBE & ACCESSORY ASSY, AIR CONDITIONER
main88710-60B70i200908-201108
88897KGROMMET, (FOR COOLER PIPE)
main88897-35020i200908-201108
88897UPIPE, ASPIRATOR
main88897-32090i200908-201101
CANADA SPEC&AIR CONDITIONER-AUTO(DUAL MODE CONTROL)
88899KPLATE, COVER
main88899-3A010i200908-201108
88899MPLATE, COVER(FOR AIR FILTER)
main88899-33040i200908-201108
8712835020GROMMET, HEATER
8719387101
8856921010CLAMP (FOR COOLER RELAY)
887182J150PIPE, COOLER REFRIGERANT SUCTION, NO.2
8889944050COVER, EVAPORATOR
8889960440COVER, EVAPORATOR
9009900149
9009900264
9009900318
9009900968
9009914119
9009914120
9009914121
9011906952
9017906282
9331514010

39 parts on this diagram · 2 diagrams in section
