E
EPC Data

FRONT STEERING GEAR & LINK

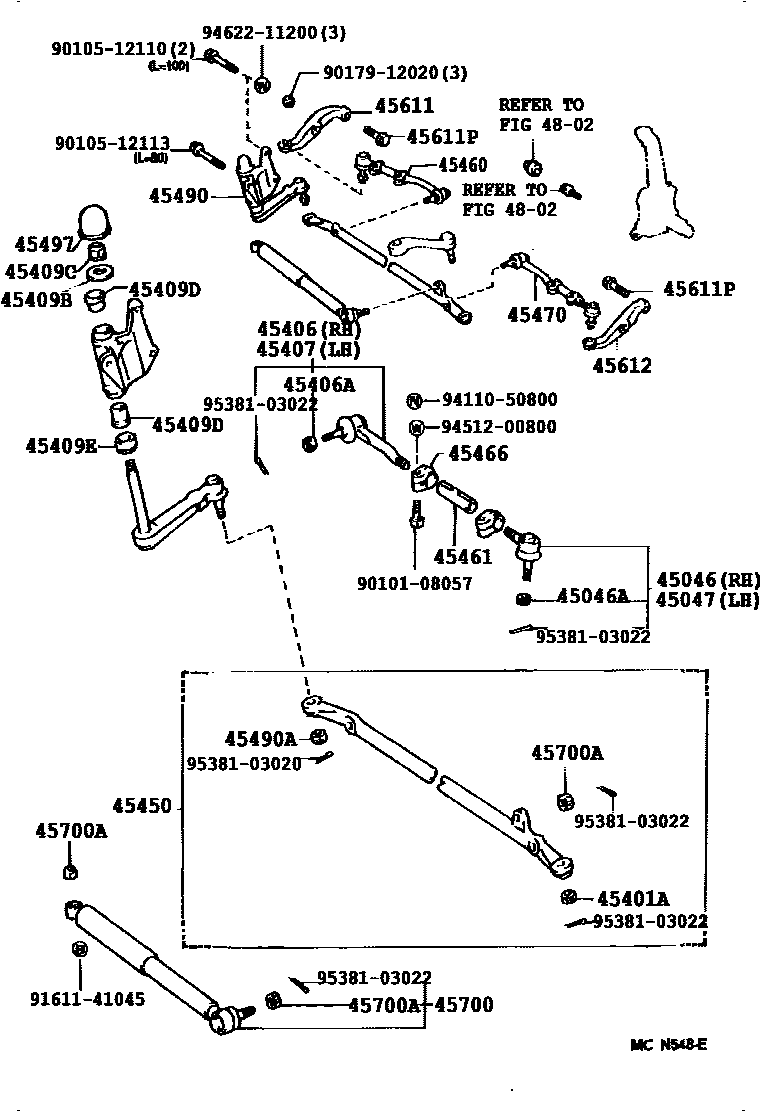

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-29125i198808-198904
main45046-39235i198904-199510
main45046-39355i199510-199511
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-14042i198808-199511
45047END SUB-ASSY, TIE ROD, LH
main45046-29125i198808-198904
main45046-39235i198904-199510
main45046-39355i199510-199511
45401ARM SUB-ASSY, PITMAN
main45401-35190i198808-198904
main45401-35220i198904-199501
main45401-35240i199108-199501
W(POWER STEERING)
main45401-35240i199108-199511
45401ANUT, CASTLE(FOR PITMAN ARM)
main90171-14042i198808-199511
45406ROD SUB-ASSY, TIE, RH
main45406-39135i198808-198904
main45406-39165i198904-199108
main45406-39175i199108-199510
main45406-39185i199510-199511
45406ANUT, CASTLE(FOR TIE ROD)
main90171-14042i198808-199511
45407ROD SUB-ASSY, TIE, LH
main45406-39135i198808-198904
main45406-39165i198904-199108
main45406-39175i199108-199510
main45406-39185i199510-199511
45409BWASHER, PLATE(FOR IDLER ARM RUBBER BUSH)
main90201-14010i199108-199511
45409CNUT(FOR IDLER ARM SUPPORT)
main94184-61400i198808-199511
45409DBUSH(FOR IDLER ARM)
main90386-18002i198808-199108
main90386-19005i199108-199511
45409ESEAL, DUST(FOR IDLER ARM SUPPORT)
main90304-31012i198808-199511
45450ROD ASSY, STEERING RELAY
main45451-39015i198808-199108
main45451-39145i199108-199511
45460ROD ASSY, TIE, RH
main45460-39245i198808-198904
main45460-39335i198904-199108
main45460-39355i199108-199511
45461ROD, STEERING TIE
main45465-35030i198808-199108
main45465-35040i199108-199511
45466CLAMP, TIE ROD END
main45466-30020i198808-199511
45470ROD ASSY, TIE, LH
main45460-39335i198904-199108
main45460-39355i199301-199511
main45470-39055i198808-198904
main45470-39115i199108-199301
45490ARM ASSY, STEERING IDLER
main45490-39325i198808-199108
main45490-39355i199108-199501
main45490-39365i199108-199501
W(POWER STEERING)
main45490-39365i199108-199511
45490ANUT, CASTLE(FOR IDLER ARM)
main90171-12028i198808-199511
45497CAP, IDLER ARM BRACKET
main45497-28010i199108-199511
45611ARM, STEERING KNUCKLE, RH
main45611-35130i198904-199511
main45611-35180i198808-198904
45611PBOLT(FOR STEERING KNUCKLE)
main90105-14043i198808-199511
45612ARM, STEERING KNUCKLE, LH
main45612-35150i198904-199511
main45612-35200i198808-198904
45700DAMPER ASSY, STEERING
main45700-39046i198808-199511
45700ANUT(FOR STEERING DAMPER)
main90171-12028i198808-199511
TIE ROD X DAMPER
main94110-41000i198808-199511
HOUSING X DAMPER
4802
9010108057
9010512110
9010512113
9017912020
9161141045
9411050800
9451200800
9462211200
9538103020
9538103022

36 parts on this diagram · 4 diagrams in section
