WIRING & CLAMP

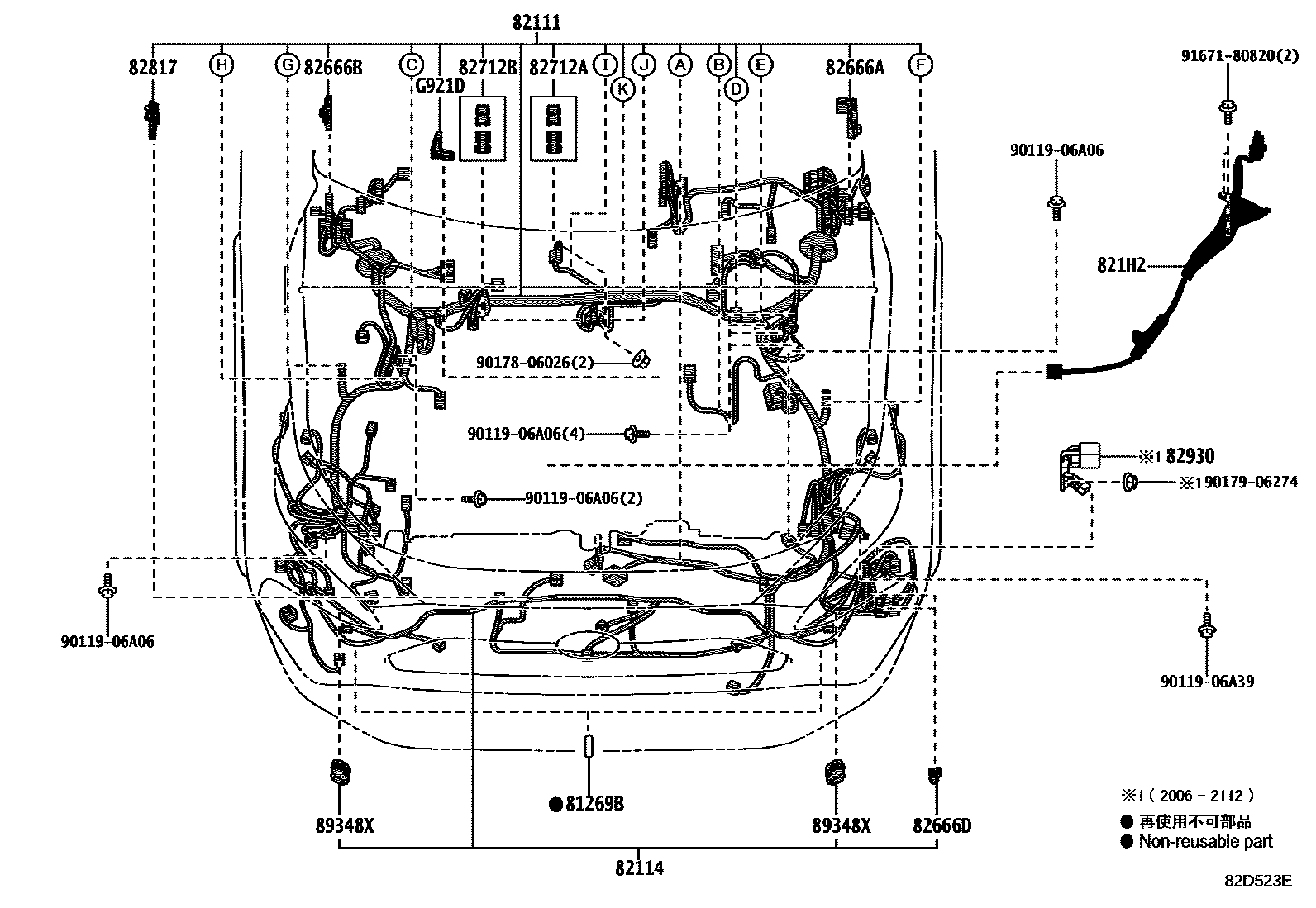

Parts diagram
81269BSEAL, FOG LAMP
main81269-42010×2i202210-202310
82111WIRE, ENGINE ROOM MAIN
main82115-42280supersedes 82115-42360i202006-202112
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER & HORN); COLD AREA SPEC-WITH; COLD AREA SPEC-WITH&ANTI-THEFT SYSTEM-WITH(IMMOBILIZER & HORN)
main82115-42281supersedes 82115-42361i202112-202210
COLD AREA SPEC-WITH
main82115-42P40i202210-202310
COLD AREA SPEC-WITH
main82115-42P41supersedes 82115-42363i202310
COLD AREA SPEC-WITH
main82115-42290i202006-202112
COLD AREA SPEC-WITH&HEADLAMP-LED & WITH(*AFLS)
main82115-42P50i202210-202310
KOREA SPEC&COLD AREA SPEC-WITH
main82115-42P51i202310
KOREA SPEC&COLD AREA SPEC-WITH
82114WIRE, ENGINE ROOM, NO.4
main82114-42420i202006-202210
main82114-42421i202310
main82114-42322i202310
KOREA SPEC&AUDIO-6SPEAKER 8INCH DVD KOREA&CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)
main82114-42330i202006-202112
CLEARANCE & BACK SONAR-WITH & WITH(*RCTA)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82114-42331i202112-202210
PHV PREMIUM PACKAGE(PANORAMIC *MR)&AUDIO-6SPEAKER & 9INCH DISPLAY T2 & XM (USA)&CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB); PHV PREMIUM PACKAGE(PANORAMIC *MR)&AUDIO-JBL & 9INCH DISPLAY T2 & XM&CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)
main82114-42340i202006-202112
CLEARANCE & BACK SONAR-WITH & WITH(*RCTA)&BACK MONITOR-WITH(GUIDE LINE & CAMERA ECU); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)&BACK MONITOR-WITH(GUIDELINE & CAMERA ECU)
main82114-42341supersedes 82114-42381i202112-202210
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)
main82114-42342supersedes 82114-42382i202310
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)
main82114-42370i202006-202112
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82114-42410i202006-202112
CLEARANCE & BACK SONAR-WITH & WITH(*RCTA)&BACK MONITOR-WITH(GUIDE LINE & CAMERA ECU); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)&BACK MONITOR-WITH(GUIDELINE & CAMERA ECU)
main82114-42870i202210-202310
PHV PREMIUM PACKAGE(PANORAMIC *MR)&AUDIO-JBL 10.5INCH XM&CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)
821H2WIRE, HV AIR CONDITIONER
main821H2-42030i202006-202210
82666AHOLDER, CONNECTOR NO.2
main82666-42710i202006-202210
82666BHOLDER, CONNECTOR NO.3
main82666-60220i202006-202210
82666DHOLDER, CONNECTOR NO.5
main82666-42720i202006-202210
main82666-42780i202210-202310
82712ASUPPORT, WIRING HARNESS
main82712-42150i202310
82712BSUPPORT, WIRING HARNESS
main82712-42180i202210-202310
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-42A90i202006-202210
82930CONDENSER ASSY, WIRING HARNESS, NO.1
main82930-42020i202006-202112
89348XCLIP, ULTRASONIC SENSOR, FRONT
main89348-58130i202006-202112
CLEARANCE & BACK SONAR-WITH & WITH(*RCTA)&BACK MONITOR-WITH(GUIDE LINE & CAMERA ECU); CLEARANCE & BACK SONAR-WITH & WITH(*RCTA)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)&BACK MONITOR-WITH(GUIDELINE & CAMERA ECU); CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE & *RCTB)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
G921DPROTECTOR, INVERTER CONNECTOR COVER
mainG921D42020i202006-202210
9011906A06
9011906A39
9017806026
9017906274
9167180820

18 parts on this diagram · 14 diagrams in section
