CYLINDER HEAD

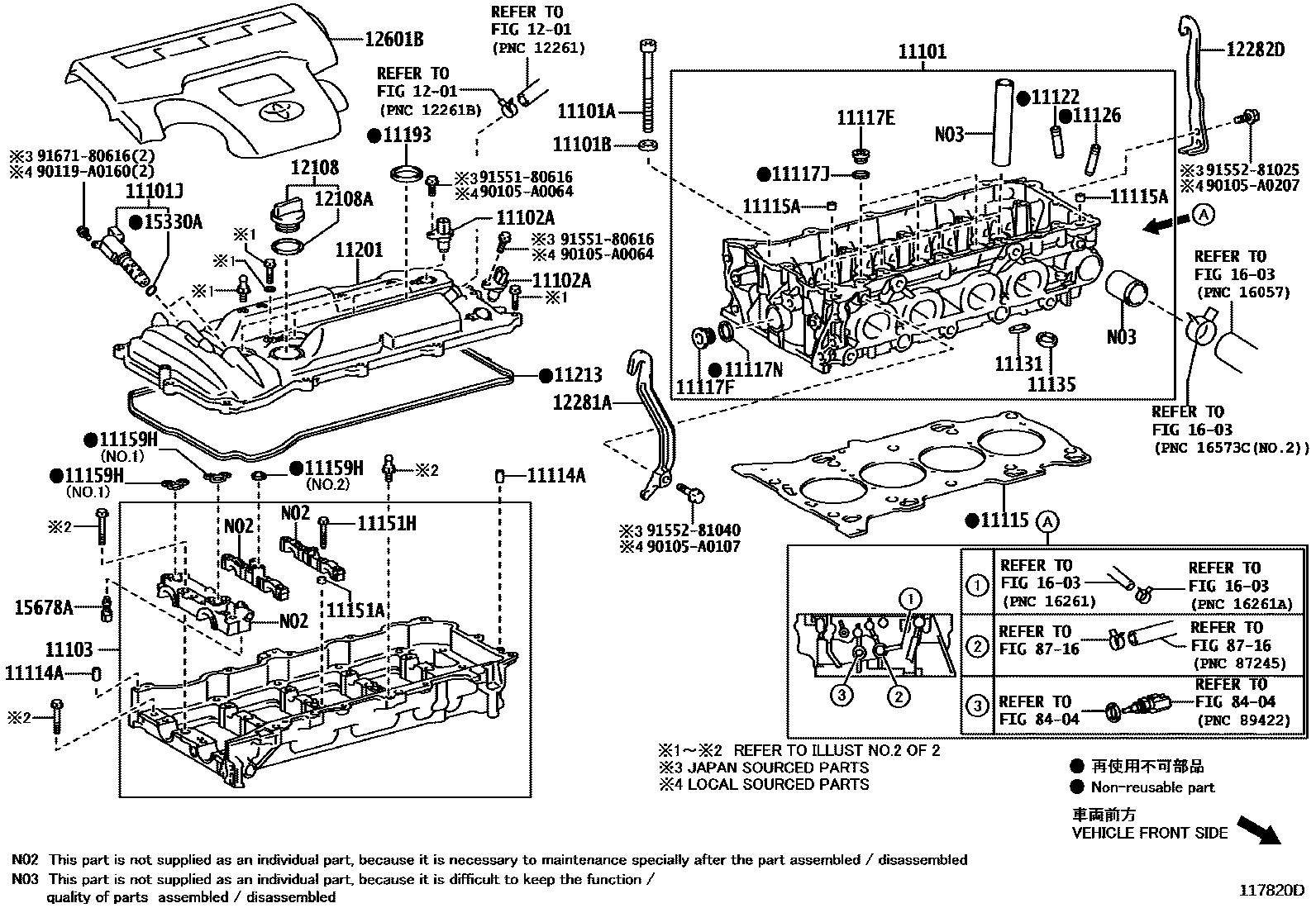

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-09346i201511-201710
(L),*364 OR *390
main11101-39776i201301-201511
*265,*364 OR *390
main11101-39776i201511
*265,(J),*364 OR *390
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02164i201301-201709
*265
main90910-A2009i201301-201709
*364 OR *390
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11034i201511-201709
*364 OR *390,*265
main90201-11034i201301-201511
*265,*364 OR *390
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-0T010i201301-201709
*364 OR *390
main15330-37010i201301-201709
*265
11102ASENSOR, CAMSHAFT POSITION
main90919-05060i201301-201511
*364 OR *390,*265
main90919-05060i201511-201709
*265,*364 OR *390
11103HOUSING SUB-ASSY, CAMSHAFT
main11103-36011i201511
*265,(J),*364 OR *390,(L),*364 OR *390
main11103-36011i201301-201511
*265,(L),*364 OR *390
main11103-36011i201309-201511
(J),*364 OR *390
11114APIN, STRAIGHT
main90250-06003i201511
L=14,OD=6,*364 OR *390,*265
main90250-06003i201301-201709
L=14,OD=6,*265,*364 OR *390
11115GASKET, CYLINDER HEAD
main11115-0V010i201301-201505
*364 OR *390
main11115-0V011i201506-201709
*364 OR *390
main11115-36030i201301-201405
*265
main11115-36031i201406-201709
*265
11115APIN, RING
main90253-12002i201301-201709
*265,*364 OR *390
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-20002i201301-201709
*364 OR *390,*265
11117FPLUG, W/HEAD STRAIGHT SCREW, NO.2
main90341-24011i201301-201511
*265,*364 OR *390
main90341-24011i201511-201709
*364 OR *390,*265
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-20004i201301-201511
*364 OR *390,*265
main90430-20004i201511-201709
*265,*364 OR *390
11117NGASKET(FOR CYLINDER HEAD SCREW PLUG NO.2)
main90430-24246i201301-201709
*265,*364 OR *390
11122BUSH, INTAKE VALVE GUIDE
main11122-31050i201301-201811
STD,*265
main11122-31090i201301-201811
STD,*364 OR *390
main11123-31050i201301-201811
O/S 0.05,*265
main11123-31090i201301-201811
O/S 0.05,*364 OR *390
11126BUSH, EXHAUST VALVE GUIDE
main11126-31030i201301-201811
STD,*265
main11126-31040i201301-201811
STD,*364 OR *390
main11127-31030i201301-201811
O/S 0.05,*265
main11127-31040i201301-201811
O/S 0.05,*364 OR *390
11131SEAT, INTAKE VALVE
main11131-0V010i201301-201709
STD,(L),*364 OR *390
main11131-36030i201511-201709
STD,*265,(J),*364 OR *390
main11131-36030i201301-201511
STD,*265
main11131-36030i201309-201511
STD,(J),*364 OR *390
main11132-0V010i201301-201709
O/S 0.03,*364 OR *390
main11132-36030i201301-201709
O/S 0.03,*265
11135SEAT, EXHAUST VALVE
main11135-0V010i201301-201709
STD,(L),*364 OR *390
main11135-36010i201511-201709
STD,*265,(J),*364 OR *390
main11135-36010i201301-201511
STD,*265
main11135-36010i201309-201511
STD,(J),*364 OR *390
main11136-0V010i201301-201709
O/S 0.03,*364 OR *390
main11136-36010i201301-201709
O/S 0.03,*265
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-13005i201301-201709
L=12.5,OD=8,*364 OR *390,*265
main90253-13005i201511
L=12.5,OD=8,*265,*364 OR *390
11151HBOLT(FOR CAMSHAFT BEARING CAP TO HOUSING)
main90119-07009i201301-201511
*265
main90119-07009i201309-201511
(J),*364 OR *390
main90119-07009i201511-201709
*265,(J),*364 OR *390
main90119-A0302i201301-201709
(L),*364 OR *390
11159HGASKET, CAMSHAFT BEARING CAP OIL HOLE
main11159-0V011i201301-201709
*364 OR *390,NO.1
main11159-36011i201301-201709
*265,NO.1
main90430-10024i201301-201709
*265,NO.2
main90430-A0001i201301-201709
*364 OR *390,NO.2
11193GASKET, SPARK PLUG TUBE
main11193-0V010i201301-201709
*364 OR *390
main11193-36010i201301-201709
*265
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-0V010i201301-201709
*364 OR *390
main11201-36010i201301-201709
*265
11213GASKET, CYLINDER HEAD COVER
main11213-36020i201301-201511
*265,*364 OR *390
main11213-36020i201511-201709
*364 OR *390,*265
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-0P021i201301-201709
*364 OR *390
main12180-31010i201301-201709
*265
12108AGASKET(FOR OIL FILLER CAP)
main90080-43025i201301-201709
*364 OR *390
main90430-35001i201301-201709
*265
12281AHANGER, ENGINE, NO.1
main12281-36020i201301-201709
*364 OR *390,*265
12282DHANGER, ENGINE, NO.2
main12282-36021i201301-201709
*364 OR *390,*265
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-0V050i201301-201709
(L)
main12601-36060i201301-201709
(J)
15330ARING, O(FOR CAM TIMING OIL CONTROL VALVE)
main90068-14030i201301-201709
*364 OR *390
main90099-14137i201301-201709
*265
15678AFILTER, OIL CONTROL VALVE
main15678-0V010i201301-201709
(L),*364 OR *390
main15678-37010i201301-201709
*265,(J),*364 OR *390
1603
8404
8716
90105A0064
90105A0107
90105A0207
90119A0160
9155180616
9155281025
9155281040
9167180616

42 parts on this diagram · 2 diagrams in section
