OIL COOLER & TUBE (ATM)

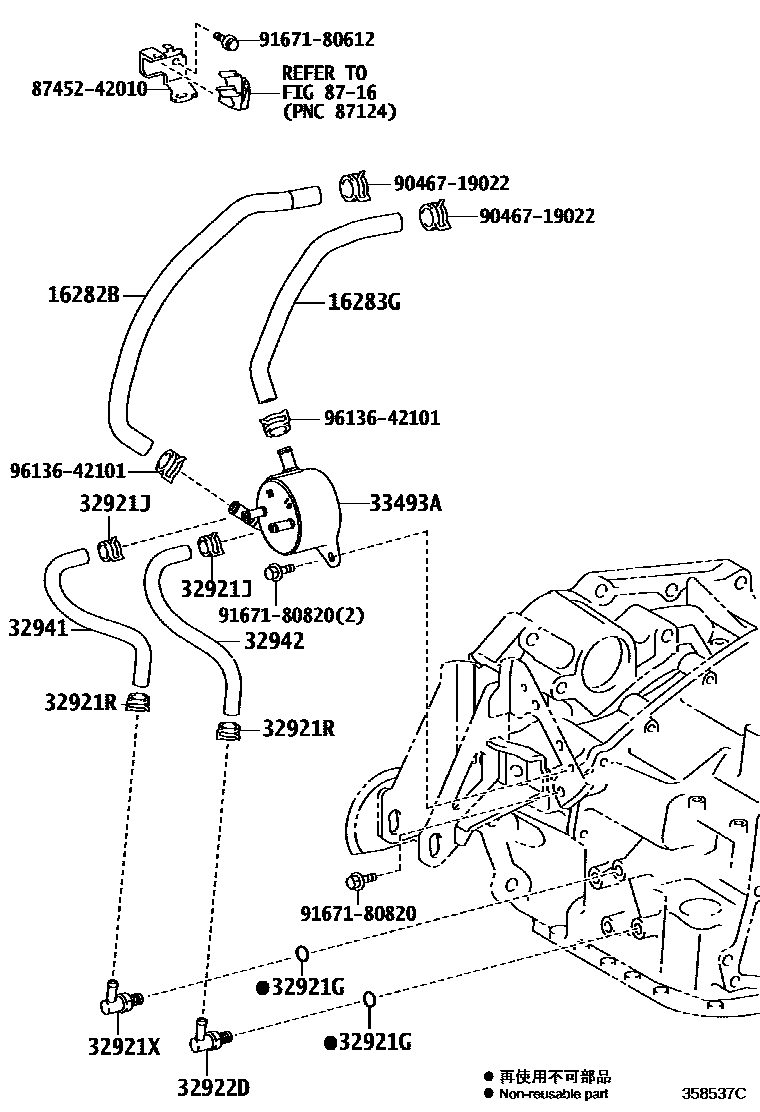

Parts diagram
16282BHOSE, WATER BY-PASS, NO.5
main16296-36010i201212-201510
16283GHOSE, WATER BY-PASS, NO.6
main16297-36010i201212-201510
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11031×2i201212-201510
32921JCLIP(FOR OIL COOLER HOSE)
main90466-16004×2i201212-201510
32921RCLIP, NO.2(FOR OIL COOLER HOSE)
main90466-16004×2i201212-201510
32921XUNION OR ELBOW, OIL COOLER INLET
main90407-14032i201212-201510
32922DUNION OR ELBOW, OIL COOLER OUTLET
main90407-14032i201212-201510
32941HOSE, OIL COOLER INLET, NO.1
main32941-42110i201212-201510
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-42100i201212-201510
33493ACOOLER, TRANSMISSION OIL(ATF WARMER)
main33493-42090i201212-201510
8716HEATING & AIR CONDITIONING - WATER PIPING
8745242010BRACKET, FUEL MAGNET VALVE
9046719022
9167180612
9167180820
9613642101

16 parts on this diagram · 1 diagram in section
