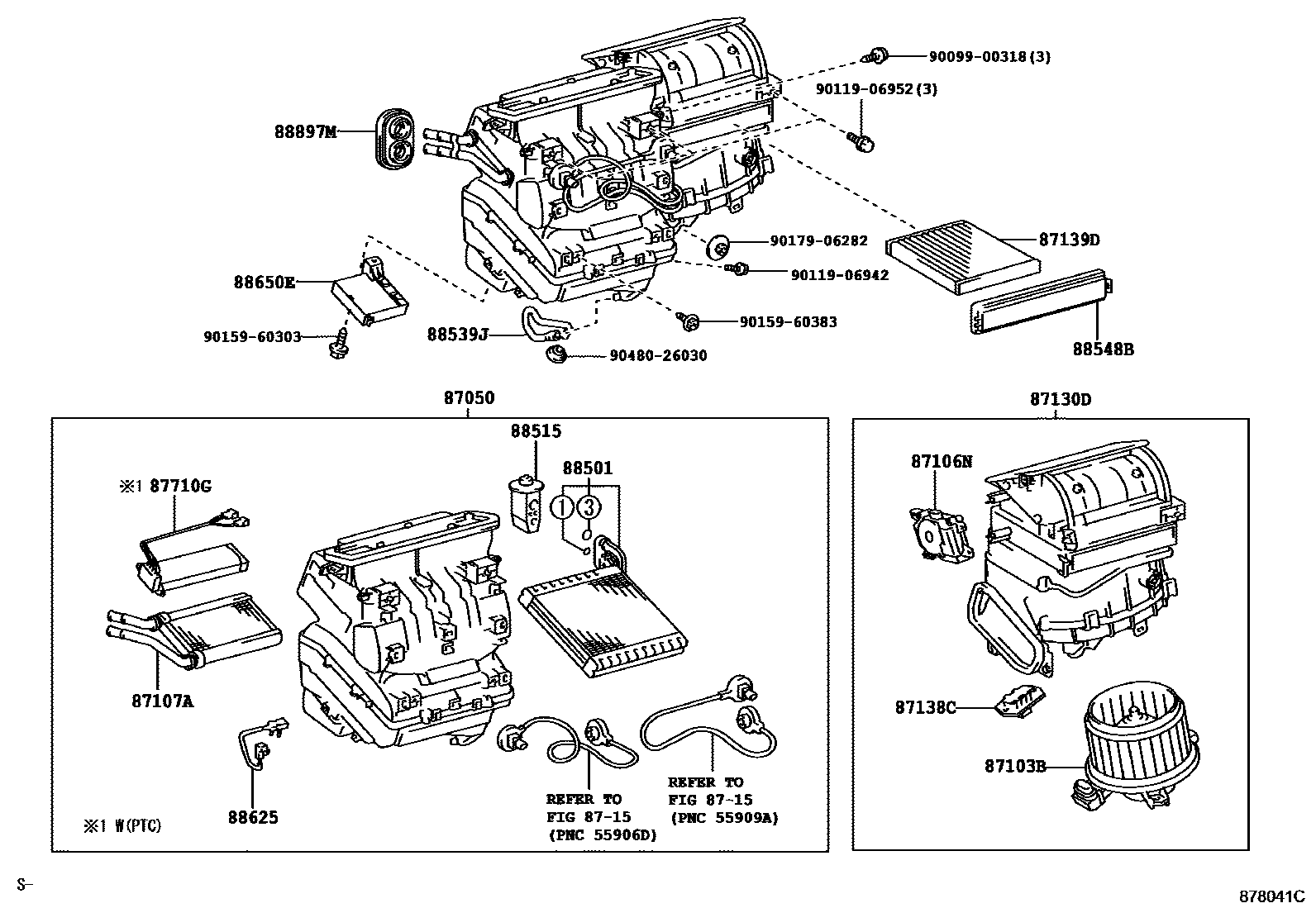

HEATING & AIR CONDITIONING - COOLER UNIT

0001 1MANUAL AIR CONDITIONER 0002 1AUTO AIR CONDITIONER 0003 1O-RING

87050RADIATOR ASSY, AIR CONDITIONER

main87050-12390iASA3#,GSA3#..JPP..(SPO,X)200808-201004

main87050-12391iGSA3#..JPP..(SPO,X)201005-201212

main87050-12410iASA3#..JPP..LIMD200808-201112

main87050-42360iACA3#,GSA3#..JPP..(SPO,X)200511-200606

main87050-42371iASA3#..JPP..(SPO,X)201112-201212

main87050-42380iACA3#,GSA3#..JPP..LIMD200511-200606

main87050-42391iASA3#..JPP..LIMD201112-201212

87103BMOTOR SUB-ASSY, BLOWER W/FAN

main87103-42090iASA3#,GSA3#..JPP..(SPO,X)200808-201212

main87103-42100iACA3#,GSA3#..JPP..LIMD200511-200805

main87103-42101iASA3#,GSA3#..JPP..LIMD200808-201212

87106NSERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)

main87106-42130iACA3#,GSA3#..JPP..(SPO,X)200511-200808

main87106-42140iASA3#,GSA3#..JPP..LIMD200808-201112

main87106-47130iASA3#,GSA3#..JPP..LIMD201112-201212

87107AUNIT SUB-ASSY, HEATER RADIATOR

main87107-42170iACA3#,GSA3#..JPP200511-200808

87130DBLOWER ASSY

main87130-12550iACA3#,GSA3#..JPP..(SPO,X)200606-200805

main87130-12551iACA3#,GSA3#..JPP..(SPO,X)200806-200808

main87130-12561iASA3#..JPP..(SPO,X)201112-201212

main87130-12570iACA3#,GSA3#..JPP..LIMD200606-200805

main87130-12571iGSA3#..JPP..LIMD200808-201212

main87130-12581iASA3#..JPP..LIMD201112-201212

main87130-42220iACA3#,GSA3#..JPP..(SPO,X)200511-200606

main87130-42240iACA3#,GSA3#..JPP..LIMD200511-200606

87138CRESISTOR, BLOWER

main87138-26160iACA3#,GSA3#..JPP..(SPO,X)200511-200808

87139DELEMENT, AIR REFINER

main87139-50060iASA3#,GSA3#..JPP; ASA3#,GSA3#..JPP..USA; ASA3#..JPP..LIMD..USA200808-201204

DEODORANT FILTER; KOREA SPEC,DEODORANT FILTER; PUERTORICO SPEC,DEODORANT FILTER

main87139-50100iASA3#,GSA3#..JPP; ASA3#,GSA3#..JPP..USA; ASA3#..JPP..LIMD..USA201205-201212

*DPF; KOREA SPEC,*DPF; PUERTORICO SPEC,*DPF

main87139-52020iACA3#,GSA3#..JPP200511-200808

8715HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

→ Go to FIG 87-15

87710GQUICK HEATER ASSY

main87710-42040iASA3#..JPP201112-201212

88501EVAPORATOR SUB-ASSY, COOLER, NO.1

main88501-26210iACA3#,GSA3#..JPP200511-200805

main88501-26211iACA3#,GSA3#..JPP200806-200808

main88501-72020iASA3#,GSA3#..JPP201010-201212

88515VALVE, COOLER EXPANSION

main88515-12100iASA3#..JPP..(SPO,X)201005-201112

main88515-26070iASA3#,GSA3#..JPP..LIMD200902-201009

main88515-42090iASA3#,GSA3#..JPP200808-200901

main88515-68010iASA3#,GSA3#..JPP..LIMD201010-201212

88539JHOSE, DRAIN COOLER

main88539-42060iASA3#,GSA3#..JPP200808-201208

main88539-42061iASA3#,GSA3#..JPP201209-201212

88548BCASE, AIR FILTER

main88548-42020iACA3#,GSA3#..JPP200511-200808

88625THERMISTOR, COOLER, NO.1

main88625-26090iACA3#,GSA3#..JPP200511-200808

88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1

main88650-42180iACA3#..JPP..(SPO,X)200511-200808

main88650-42190iGSA3#..JPP..(SPO,X)200601-200603

main88650-42191iGSA3#..JPP..(SPO,X)200604-200808

main88650-42220iGSA3#..JPP..LIMD200601-200808

main88650-42240iACA3#..JPP..LIMD200511-200808

main88650-42270iASA3#..JPP..(SPO,X)200808-200905

main88650-42271iASA3#..JPP..(SPO,X)200906-201112

main88650-42280iGSA3#..JPP..(SPO,X)200808-201212

main88650-42320iASA3#..JPP..LIMD200808-200905

main88650-42321iASA3#..JPP..LIMD200906-201112

main88650-42330iGSA3#..JPP..LIMD200808-201212

main88650-42500iASA3#..JPP..LIMD201112-201212

main88650-42510iASA3#..JPP..(SPO,X)201112-201212

88897MGROMMET (FOR HEATER PIPE)

main87128-42010iASA3#,GSA3#..JPP200808-201212

9009900318

main90099-00318

9011906942

main90119-06942

9011906952

main90119-06952

9015960303

main90159-60303

9015960383

main90159-60383

9017906282

main90179-06282

9048026030

main90480-26030

23 parts on this diagram · 3 diagrams in section
