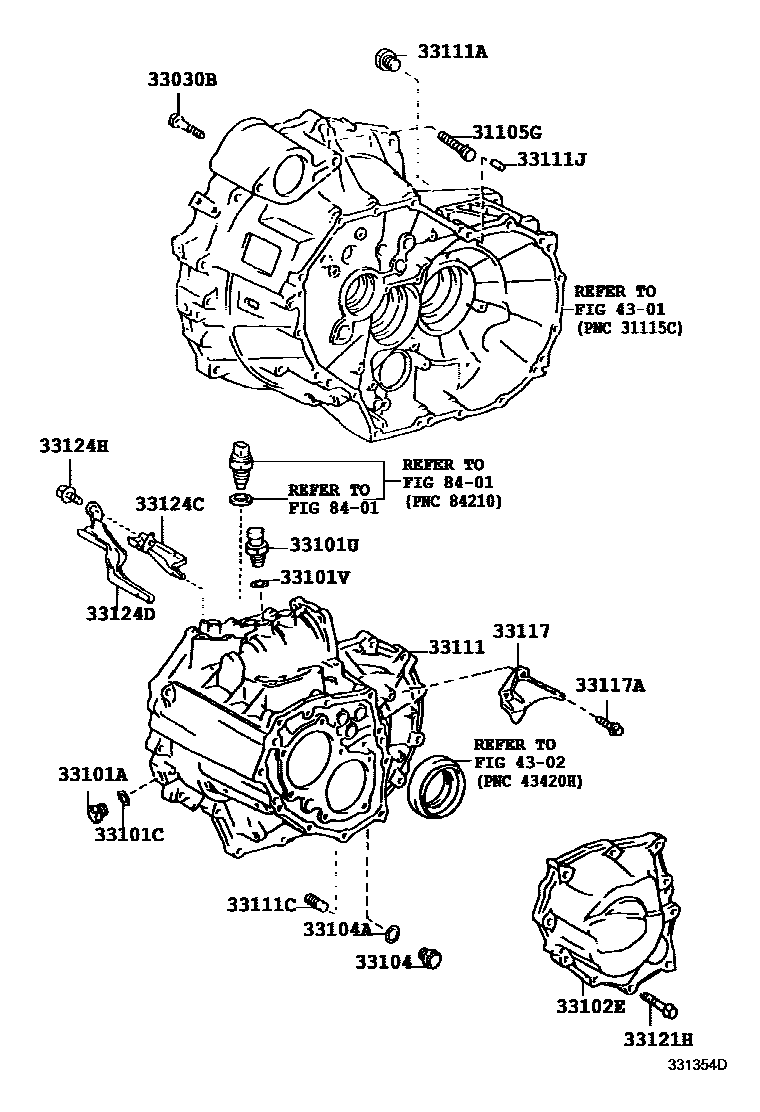

CLUTCH HOUSING & TRANSMISSION CASE (MTM)

31105GBOLT(FOR TRANSAXLE CASE & ENGINE SETTING)

main90105-12147iACA2#..MTM200307

*12-1.25PX74.5-25

main90119-12252×2iACA2#..MTM200307

*12-1.25PX60-30

main91512-61060×2iACA2#..MTM200307

*10-1.25PX60-30

main91512-61065iACA2#..MTM200008-200307

*10-1.25PX65-30

33030BBOLT(FOR TRANSAXLE CASE & TRANSMISSION CASE SETTING)

main90105-08126×17iACA2#..MTM200008-200307

*8-1.25PX45-27.5

33101APLUG(FOR MANUAL TRANSMISSION FILLER)

main90341-18033iACA2#..MTM200008-200307

33101CGASKET(FOR MANUAL TRANSMISSION FILLER PLUG)

main90430-18008iACA2#..MTM200307-200511

33101UPLUG, BREATHER(FOR MANUAL TRANSMISSION)

main90930-03148iACA2#..MTM200008-200307

33101VGASKET(FOR MANUAL TRANSMISSION BREATHER PLUG)

main90430-18008iACA2#..MTM200008-200307

33102ECOVER SUB-ASSY, MANUAL TRANSMISSION CASE

main33102-12041iACA2#..MTM200008-200306

main33102-12042iACA2#..MTM200306-200307

main33102-12043iACA2#..MTM200404-200511

33104PLUG SUB-ASSY, DRAIN(MTM)

main90341-18006iACA2#..MTM200008-200307

33104AGASKET, DRAIN PLUG(MTM)

main90430-18008iACA2#..MTM200008-200307

33111CASE, MANUAL TRANSMISSION

main33101-12172iACA21..MTM200008-200009

main33101-12173iACA21..MTM200009-200107

sub33250-28010

sub33290-33020

main33101-12174iACA21..MTM200107-200301

sub33250-28052

main33101-20090iACA26..MTM200301-200307

main33101-28040iACA26..MTM200009-200107

sub33250-12180

sub33290-33020

main33101-28041iACA26..MTM200107-200301

sub33250-12180

main33101-42020iACA21..MTM200301-200307

main33111-28050iACA26..MTM200008-200009

33111APLUG, MANUAL TRANSMISSION CASE

main90341-12004×2iACA26..MTM200008-200307

33111CPLUG(FOR TRANSMISSION CASE)

main90340-10005iACA2#..MTM200008-200307

33111JPIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)

main90250-08054×4iACA2#..MTM200008-200307

L=23,OD=8

main90250-12005×2iACA21..MTM200008-200307

L=24,OD=12

33117PROTECTOR, MANUAL TRANSMISSION CASE

main33117-20020iACA2#..MTM200008-200307

33117ABOLT(FOR MANUAL TRANSMISSION CASE PROTECTOR)

main90105-08040×2iACA2#..MTM200008-200307

main91641-H0820×2iACA2#..MTM200307

33121HBOLT, W/WASHER(FOR TRANSMISSION CASE COVER)

main90119-08630×10iACA2#..MTM200008-200307

33124CPIPE, OIL RECEIVER, NO.1(MTM)

main33124-28050iACA2#..MTM200008-200307

33124DPIPE, OIL RECEIVER, NO.2(MTM)

main33124-28060iACA2#..MTM200008-200307

33124HBOLT(FOR OIL RECEIVER PIPE)

main90119-08830×2iACA2#..MTM200008-200307

4301

4302

8401

22 parts on this diagram · 1 diagram in section
