OIL COOLER & TUBE (ATM)

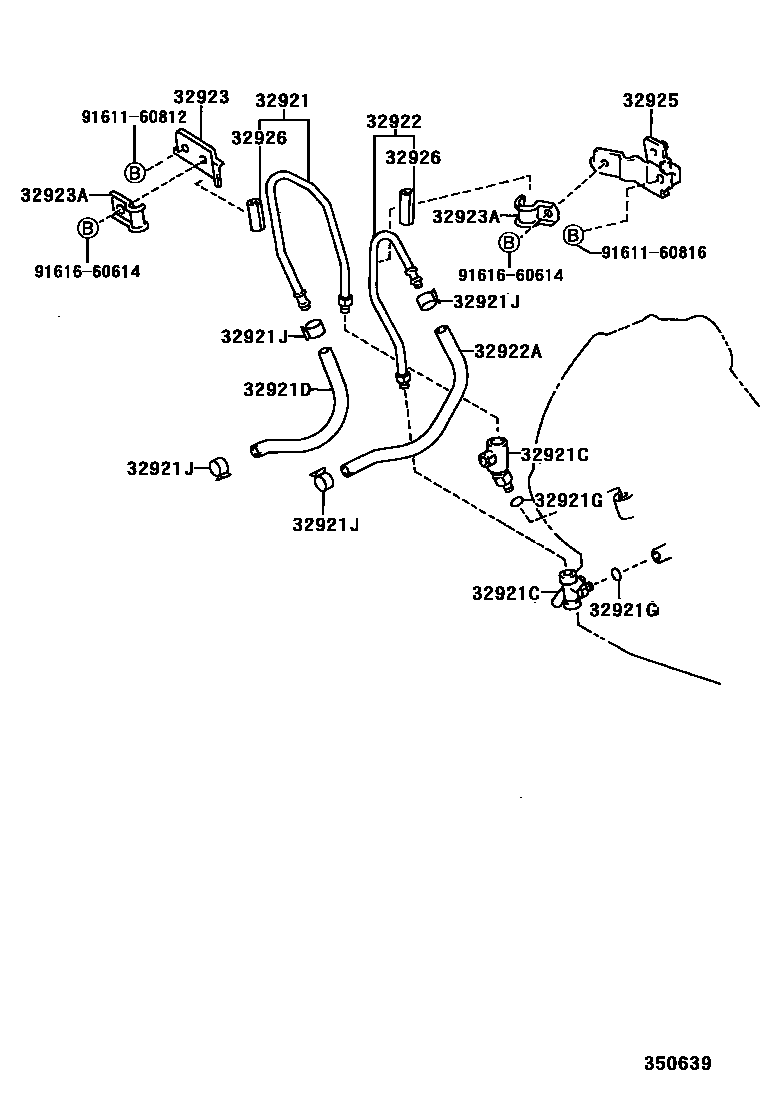

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-42010i199511
main32921-42020i199602-199709
main32921-42030i199709
32921CUNION(FOR OIL COOLER TUBE)
main32901-32060i199511
OUTLET
main32918-32010i199511
INLET
main90404-16031×2i199602-199709
main90404-16032×2i199709
32921DHOSE(FOR OIL COOLER INLET)
main90445-17069i199709
main90445-17096i199511-199709
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i199511-199709
main90301-11006×2i199709
32921JCLIP(FOR OIL COOLER HOSE)
main90467-16013×4i199511
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-42010i199511
main32922-42020i199602-199709
main32922-42030i199709
32922AHOSE(FOR OIL COOLER OUTLET)
main90445-17077i199709
main90445-17096i199511-199709
32923CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE
main32923-32060i199511-199709
32923ACLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE
main90462-12071×2i199511
32925CLAMP, OIL COOLER TUBE, NO.3
main32923-32060i199511
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-20010×2i199511
L=25,ID=10
9161160812
9161160816
9161660614

14 parts on this diagram · 3 diagrams in section
