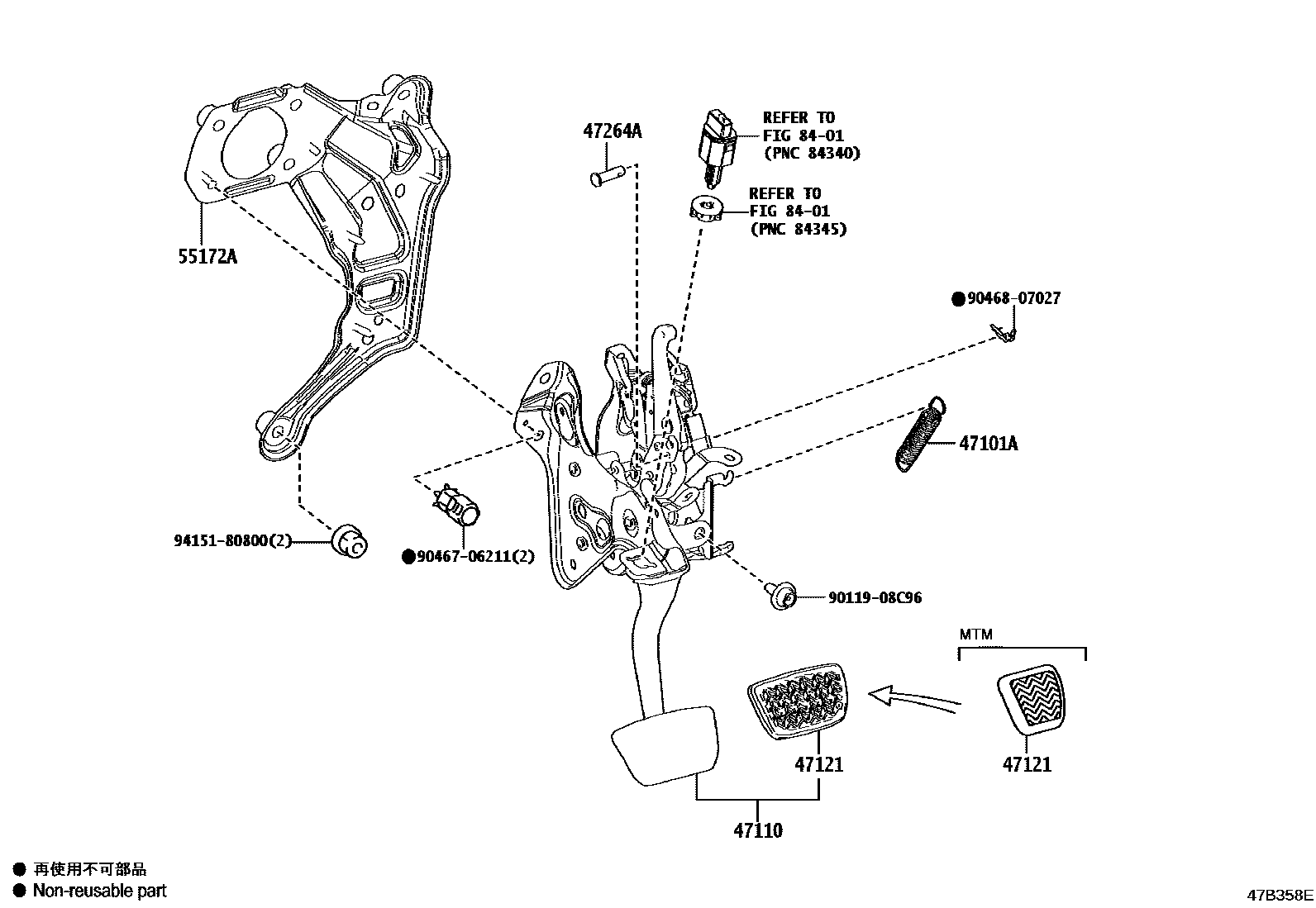

BRAKE PEDAL & BRACKET

0001 1 0002 1 0003 1 0004 1

47101ASPRING(FOR BRAKE PEDAL RETURN)

main90507-12046iAXAA54,MXAA5#..RUS201811-202009

47110SUPPORT ASSY, BRAKE PEDAL

main47110-42260iAXAA5#,MXAA5#..LHD..(ATM,CVT)..GEN201811-202007

main47110-42270iMXAA5#..LHD..6F..(M,X)..GEN201901-202007

main47110-42280iAXAA5#,MXAA5#..RHD..(ATM,CVT)..(ARL,GEN,SA)201901-202007

main47110-42290iMXAA52..6F..SA202210

main47110-42300iAXAH5#,AXAL5#..LHD..(EUR,GCC,GEN)201811-202007

main47110-42310iAXAH52..RHD..G..GEN201811-202004

main47110-42320iAXAA5#,MXAA5#..LHD..(ATM,CVT)..(EUR,GCC)202008-202110

main47110-42330iMXAA5#..6F..EUR202210

main47110-42340iMXAA52..RHD..EUR202008-202110

main47110-42350iMXAA52..RHD..6F..EUR201811-202007

main47110-42390iAXAA52..X..GEN202110-202111

main47110-42400iAXAA54,MXAA54..RHD;MXAA52..RHD..X..(ARL,GEN);MXAA52..RHD..(G,M)..(ARL,GEN,SA)202310

main47110-42410iAXAH5#,AXAL5#..LHD202110-202112

main47110-42420iAXAH5#..X..ARL;AXAH54..RHD..G..GEN;AXAL5#..RHD..(G,M)..EUR;AXAH5#..RHD..(G,M)..(ARL,EUR)202110-202112

main47110-42430iAXAH5#,AXAL5#..LHD202210-202310

main47110-42440iAXAH54..RHD..EUR;AXAH52..RHD..M..EUR202310-202410

main47110-42450iAXAA5#,MXAA5#..JPP..(GCC,RUS)202210-202310

main47110-78090iMXAA52..G..EUR202210

47121PAD, BRAKE PEDAL

main47121-12040iMXAA5#..6F..RUS201811-202009

main47121-48010iAXAA5#,AXAH5#,AXAL5#,MXAA5#..ATM,CVT202008-202110

main47121-62010iAXAL5#..ARL;AXAA52..X..GEN;AXAA54..RHD..V..GEN202112-202210

47264APIN(FOR PUSH ROD)

main90240-06028iAXAA54,MXAA5#..RUS202008-202203

main90240-08078iAXAH5#;AXAA5#,AXAL5#..EUR,GCC;MXAA5#..JPP..(GCC,RUS)202210-202310

main90240-08082iAXAH54..RUS201811-201909

55172ABASE, BRAKE PEDAL SUPPORT

main55172-42010iMXAA5#..LHD..EUR202210

main55172-42020iAXAH54..RHD..EUR;AXAH52..RHD..M..EUR202310-202410

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9011908C96

main90119-08C96

9046706211

main90467-06211

9046807027

main90468-07027

9415180800

main94151-80800

10 parts on this diagram · 4 diagrams in section
