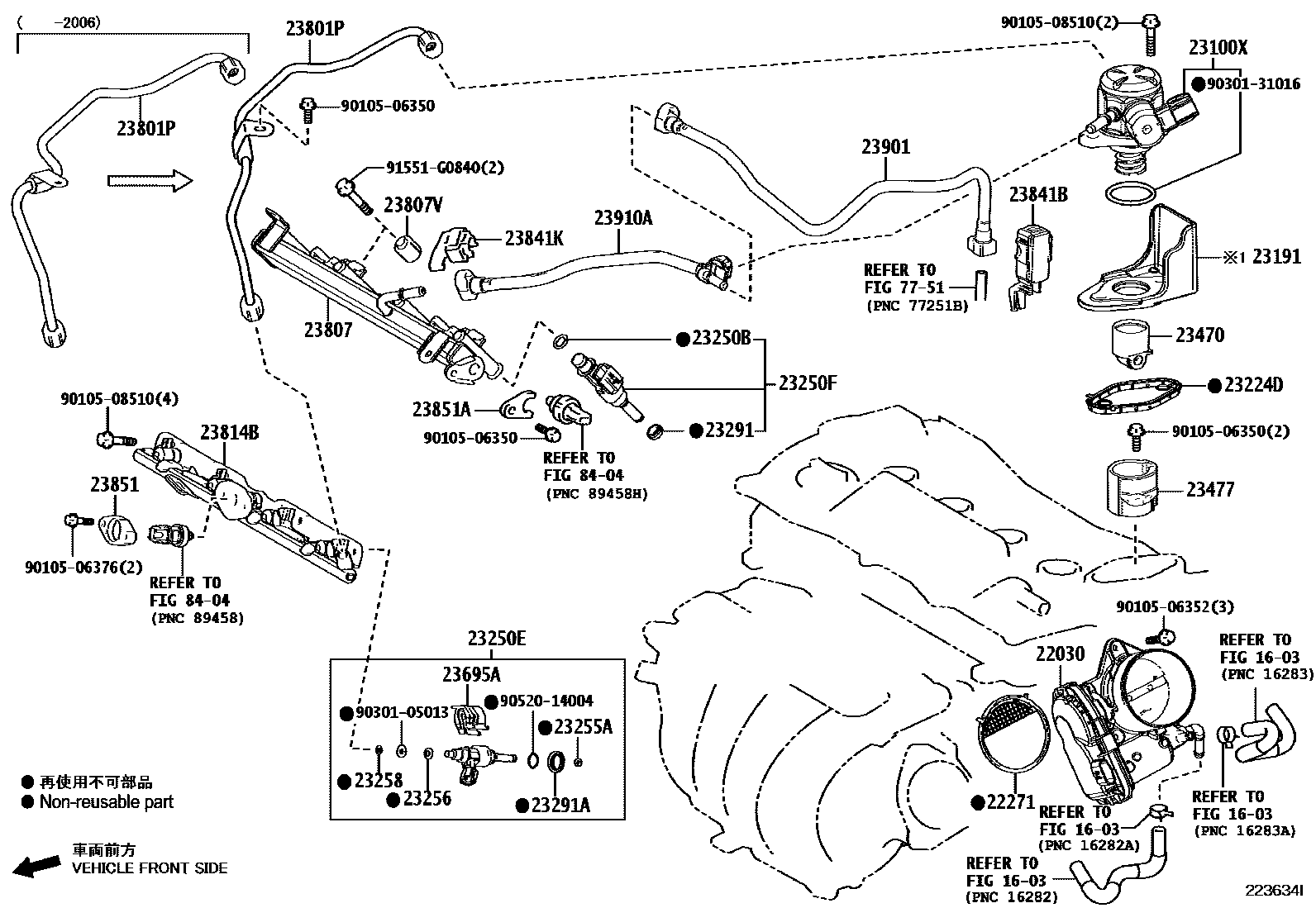

FUEL INJECTION SYSTEM
1603RADIATOR & WATER OUTLET
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-24010iM20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA52..6F..(EUR,SA);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..JPP..CVT..(M,X);M20AFKS..MXAA54..(G,V)..(EUR,GEN,SA);M20AFKS..MXAA54..JPP..LHD..6F..(M,X)202008-202210
22271GASKET, THROTTLE BODY
main22271-25020iA25AFXS..AXAH52..M,X;A25AFXS..AXAH52..LHD..G..GEN;A25AFXS..AXAH52..G..(ARL,EUR);A25AFXS..AXAH54,AXAL5#..ARL,EUR,GCC,GEN201811-202007
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23101-25040iA25#..AXAA5#,AXAL5#..JPP;A25AFXS..AXAH52..LHD..M..EUR;A25AFXS..AXAH52..(G,P,X)..EUR;A25AFXS..AXAH5#..ARL,GCC,GEN,SA;A25AFXS..AXAH54..LHD..(G,M,P,V)..EUR; M20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
23191FLANGE, FUEL PUMP
main23191-25050supersedes 23191-25070iA25AFXS..AXAH52..RHD..EUR; A25AFXS..AXAH54..RUS; M20AFKS..MXAA52..RHD..CVT..EUR;M20AFKS..MXAA5#..6F..G..(GEN,SA)201811-201909
EXHAUST EMISSION CONTROL-EURO6D,WITH(OBD),WITHOUT(GPF)
main23191-25070iA25AFXS..AXAH5#,AXAL5#..RHD..EUR; M20AFKS..MXAA5#..LHD..EUR; M20AFKS..MXAA52..RHD..6F..EUR201811-202007
REGULATION COMPLIANCE LABEL & NAME PLATE-WITH(*WVTA)
23224DGASKET, FUEL PUMP SPACER
main23224-25011iA25#..AXAA5#,AXAL5#..JPP;A25AFXS..AXAH52..LHD..M..EUR;A25AFXS..AXAH52..(G,P,X)..EUR;A25AFXS..AXAH5#..ARL,GCC,GEN,SA;A25AFXS..AXAH54..LHD..(G,M,P,V)..EUR; M20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
23250BRING, O(FOR FUEL INJECTOR)
main90301-07037×4iA25AFXS..AXAH54..(G,P)..GEN;A25AFXS..AXAH54..LHD..M..GEN;A25AFXS..AXAL5#..(G,M,P,V)..EUR;A25AFXS..AXAH5#..X..(ARL,GCC,GEN);A25AFXS..AXAH52..LHD..(G,M,P)..GEN;A25AFXS..AXAH5#,AXAL5#..LHD..X..EUR;A25AFXS..AXAH5#..(G,M,P,V)..(ARL,EUR,GCC,SA); M20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA52..6F..(EUR,SA);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..JPP..CVT..(M,X);M20AFKS..MXAA54..(G,V)..(EUR,GEN,SA);M20AFKS..MXAA54..JPP..LHD..6F..(M,X)202008-202210
(J)
main90301-A0036×4iA25AFXS..AXAH54..X..EUR;A25AFXS..AXAH54..RHD..EUR;A25AFXS..AXAH52..RHD..M..EUR202310-202410
(L)
main90301-C0072×4iA25AFKS..AXAA5#..JPP; M20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
(L)
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-24010-01×4iM20AFKS..MXAA54..EUR;M20AFKS..MXAA52..G..EUR;M20AFKS..MXAA52..(M,X)..(EUR,SA)202210
MARK 1,REFER REPAIR MANUAL
main23209-24010-02×4iM20AFKS..MXAA54..EUR;M20AFKS..MXAA52..G..EUR;M20AFKS..MXAA52..(M,X)..(EUR,SA)202210
MARK 2,REFER REPAIR MANUAL
main23209-24010-03×4iM20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA5#..6F..G..EUR;M20AFKS..MXAA54..JPP..CVT..G;M20AFKS..MXAA54..JPP..(M,V,X);M20AFKS..MXAA52..JPP..6F..(M,X)201811-202007
MARK 3,REFER REPAIR MANUAL
main23209-24010-04×4iM20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
MARK 4,REFER REPAIR MANUAL
MARK 5,(J),REFER R/M
MARK 6,(J),REFER R/M
MARK 7,(J),REFER R/M
main23209-24010-08×4iM20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA5#..6F..G..EUR;M20AFKS..MXAA54..JPP..CVT..G;M20AFKS..MXAA54..JPP..(M,V,X);M20AFKS..MXAA52..JPP..6F..(M,X)201811-202007
MARK 8,REFER REPAIR MANUAL
MARK 9,(J),REFER R/M
main23209-25010-01×4iA25AFKS..AXAA52..GCC;A25AFKS..AXAA54..LHD..V;A25AFXS..AXAH54..(G,P)..GEN;A25AFXS..AXAH54..LHD..M..GEN;A25AFKS..AXAA54..(M,V,X)..ARL;A25AFXS..AXAL5#..(G,M,P,V)..EUR;A25AFXS..AXAH5#..X..(ARL,GCC,GEN);A25AFXS..AXAH5#,AXAL5#..LHD..X..EUR;A25AFKS..AXAA54..(G,M,X)..(GCC,GEN,SA);A25#..AXAA52,AXAH52..LHD..(G,M,P)..GEN;A25AFXS..AXAH5#..(G,M,P,V)..(ARL,EUR,GCC,SA)202008-202210
MARK 1,REFER REPAIR MANUAL
MARK 2,REFER REPAIR MANUAL
main23209-25010-03×4iA25AFXS..AXAH54..X..EUR;A25AFXS..AXAH54..RHD..EUR;A25AFXS..AXAH52..RHD..M..EUR202310-202410
MARK 3,REFER REPAIR MANUAL
MARK 4,REFER REPAIR MANUAL
main23209-25010-05×4iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR202008-202111
MARK 5,REFER REPAIR MANUAL
MARK 6,REFER REPAIR MANUAL
MARK 7,REFER REPAIR MANUAL
main23209-25010-08×4iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR202008-202111
MARK 8,REFER REPAIR MANUAL
MARK 9,REFER REPAIR MANUAL
MARK 1,(L),REFER R/M
MARK 2,(L),REFER R/M
MARK 3,(L),REFER R/M
MARK 4,(L),REFER R/M
MARK 5,(L),REFER R/M
MARK 6,(L),REFER R/M
MARK 7,(L),REFER R/M
MARK 8,(L),REFER R/M
MARK 9,(L),REFER R/M
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-29115×4iM20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
main23209-29165×4iM20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA52..6F..(EUR,SA);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..JPP..CVT..(M,X);M20AFKS..MXAA54..(G,V)..(EUR,GEN,SA);M20AFKS..MXAA54..JPP..LHD..6F..(M,X)202008-202210
23255ASEAL, FUEL INJECTOR
main23255-25010×4iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR; M20AFKS..MXAA54..(G,V)..GCC;M20AFKS..MXAA5#..RHD..6F..(ARL,GEN)202008-202111
23256RING, FUEL INJECTOR BACK-UP, NO.1
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-31010×4iA25AFKS..AXAA52..GCC;A25AFKS..AXAA54..LHD..V;A25AFXS..AXAH54..(G,P)..GEN;A25AFXS..AXAH54..LHD..M..GEN;A25AFKS..AXAA54..(M,V,X)..ARL;A25AFXS..AXAL5#..(G,M,P,V)..EUR;A25AFXS..AXAH5#..X..(ARL,GCC,GEN);A25AFXS..AXAH5#,AXAL5#..LHD..X..EUR;A25AFKS..AXAA54..(G,M,X)..(GCC,GEN,SA);A25#..AXAA52,AXAH52..LHD..(G,M,P)..GEN;A25AFXS..AXAH5#..(G,M,P,V)..(ARL,EUR,GCC,SA)202008-202210
COLOR = LIGHT BLUE
COLOR = ORANGE
23291INSULATOR, INJECTOR VIBRATION
main23291-28020×4iA25AFXS..AXAH52..M,X;A25AFXS..AXAH52..LHD..G..GEN;A25AFXS..AXAH52..G..(ARL,EUR);A25AFKS..AXAA5#..ARL,GCC,GEN,SA;A25AFXS..AXAH54,AXAL5#..ARL,EUR,GCC,GEN; M20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA5#..6F..G..EUR;M20AFKS..MXAA54..JPP..CVT..G;M20AFKS..MXAA54..JPP..(M,V,X);M20AFKS..MXAA52..JPP..6F..(M,X)201811-202007
23291AINSULATOR, INJECTOR VIBRATION
main23291-31020×4iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR; M20AFKS..MXAA54..(G,V)..GCC;M20AFKS..MXAA5#..RHD..6F..(ARL,GEN)202008-202111
23470LIFTER ASSY, FUEL PUMP
23477GUIDE, FUEL PUMP LIFTER
(J)
(L)
23695ACLAMP, NOZZLE HOLDER
main23695-25010×4iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR202008-202111
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-24070iM20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-24020iM20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA5#..6F..G..EUR;M20AFKS..MXAA54..JPP..CVT..G;M20AFKS..MXAA54..JPP..(M,V,X);M20AFKS..MXAA52..JPP..6F..(M,X)201811-202007
main23814-25022iA25AFXS..AXAH52..M,X;A25AFXS..AXAH54,AXAL5#;A25AFXS..AXAH52..LHD..G..GEN;A25AFXS..AXAH52..G..(ARL,EUR);A25AFKS..AXAA5#..ARL,GCC,GEN,SA202003-202007
main23814-25023iA25AFKS..AXAA52..GCC;A25AFKS..AXAA54..LHD..V;A25AFXS..AXAH54..(G,P)..GEN;A25AFXS..AXAH54..LHD..M..GEN;A25AFKS..AXAA54..(M,V,X)..ARL;A25AFXS..AXAL5#..(G,M,P,V)..EUR;A25AFXS..AXAH5#..X..(ARL,GCC,GEN);A25AFXS..AXAH5#,AXAL5#..LHD..X..EUR;A25AFKS..AXAA54..(G,M,X)..(GCC,GEN,SA);A25#..AXAA52,AXAH52..LHD..(G,M,P)..GEN;A25AFXS..AXAH5#..(G,M,P,V)..(ARL,EUR,GCC,SA)202108-202210
23807VSPACER, NO.1(FOR DELIVERY PIPE)
23814BPIPE, FUEL DELIVERY
main23814-24011iM20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-31070iA25AFKS..AXAA52..GCC;A25AFKS..AXAA54..LHD..V;A25AFXS..AXAH54..(G,P)..GEN;A25AFXS..AXAH54..LHD..M..GEN;A25AFKS..AXAA54..(M,V,X)..ARL;A25AFXS..AXAL5#..(G,M,P,V)..EUR;A25AFXS..AXAH5#..X..(ARL,GCC,GEN);A25AFXS..AXAH5#,AXAL5#..LHD..X..EUR;A25AFKS..AXAA54..(G,M,X)..(GCC,GEN,SA);A25#..AXAA52,AXAH52..LHD..(G,M,P)..GEN;A25AFXS..AXAH5#..(G,M,P,V)..(ARL,EUR,GCC,SA); M20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA52..6F..(EUR,SA);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..JPP..CVT..(M,X);M20AFKS..MXAA54..(G,V)..(EUR,GEN,SA);M20AFKS..MXAA54..JPP..LHD..6F..(M,X)202008-202210
23841KCLAMP, FUEL PIPE
main23841-25040iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR; M20AFKS..MXAA54..(G,V)..GCC;M20AFKS..MXAA5#..RHD..6F..(ARL,GEN)202008-202111
23851HOLDER, FUEL PRESSURE SENSOR, NO.1
main23851-25020iA25AFXS..AXAH52..M,X;A25AFXS..AXAH52..LHD..G..GEN;A25AFXS..AXAH52..G..(ARL,EUR);A25AFKS..AXAA5#..ARL,GCC,GEN,SA;A25AFXS..AXAH54,AXAL5#..ARL,EUR,GCC,GEN; M20AFKS..MXAA52..JPP..CVT;M20AFKS..MXAA5#..6F..G..EUR;M20AFKS..MXAA54..JPP..CVT..G;M20AFKS..MXAA54..JPP..(M,V,X);M20AFKS..MXAA52..JPP..6F..(M,X)201811-202007
(L)
23851AHOLDER, FUEL PRESSURE SENSOR, NO.2
main23851-25030iA25#..AXAA5#,AXAL5#..JPP;A25AFXS..AXAH52..LHD..M..EUR;A25AFXS..AXAH52..(G,P,X)..EUR;A25AFXS..AXAH5#..ARL,GCC,GEN,SA;A25AFXS..AXAH54..LHD..(G,M,P,V)..EUR; M20AFKS..MXAA52..X..(ARL,GCC,GEN);M20AFKS..MXAA52..(G,M)..(ARL,GEN,SA);M20AFKS..MXAA54..JPP..(GCC,GEN,RUS,SA)202310
(L)
23901TUBE SUB-ASSY, FUEL
main23901-25090iA25AFKS..AXAA5#..GCC;A25AFKS..AXAA54..RHD;A25AFKS..AXAA52..(G,M)..GEN;A25AFKS..AXAA54..LHD..X..GEN; M20AFKS..MXAA5#..ARL,GEN,SA201811-201902
(J)
REGULATION COMPLIANCE LABEL & NAME PLATE-WITH(*WVTA)
main23901-25111iA25AFXS..AXAH52..ARL,GCC;A25AFXS..AXAH52..(G,M,P)..GEN;A25AFXS..AXAH54..RHD..(ARL,GEN,SA);A25AFXS..AXAH54..LHD..(G,M,X)..(GCC,GEN); A25AFXS..AXAH52..LHD..(G,M)..EUR;A25AFXS..AXAH54..LHD..(G,V)..EUR; A25AFXS..AXAH52..LHD..EUR;A25AFXS..AXAH54..LHD..(G,M,P,V)..EUR202310
REGULATION COMPLIANCE LABEL & NAME PLATE-*NTA LABEL&AZERBAIJAN,GEORGIA SPEC; REGULATION COMPLIANCE LABEL & NAME PLATE-*NTA LABEL&EXCEPT WVTA COUNTRY; REGULATION COMPLIANCE LABEL & NAME PLATE-*NTA LABEL&UKRAINE,MOLD SPEC
REGULATION COMPLIANCE LABEL & NAME PLATE-WITH(*WVTA)
(L)
23910ATUBE SUB-ASSY, FUEL
main23901-25061iA25AFXS..AXAL5#..ARL;A25AFKS..AXAA54..G..ARL;A25AFKS..AXAA52..X..GEN;A25AFXS..AXAH54..RHD..M..GEN;A25AFKS..AXAA54..RHD..V..GEN;A25#..AXAA52,AXAH52..RHD..GEN;A25AFXS..AXAH5#,AXAL5#..RHD..X..EUR202008-202111
(L)
7751FUEL TANK & TUBE
8404ELECTRONIC FUEL INJECTION SYSTEM
9010506350
main90105-06350
9010506352
main90105-06352
9010506376
main90105-06376
9010508510
main90105-08510
9030105013
main90301-05013
9030131016
main90301-31016
9052014004
main90520-14004
91551G0840
main91551-G0840
37 parts on this diagram · 3 diagrams in section
