DISC WHEEL & WHEEL CAP

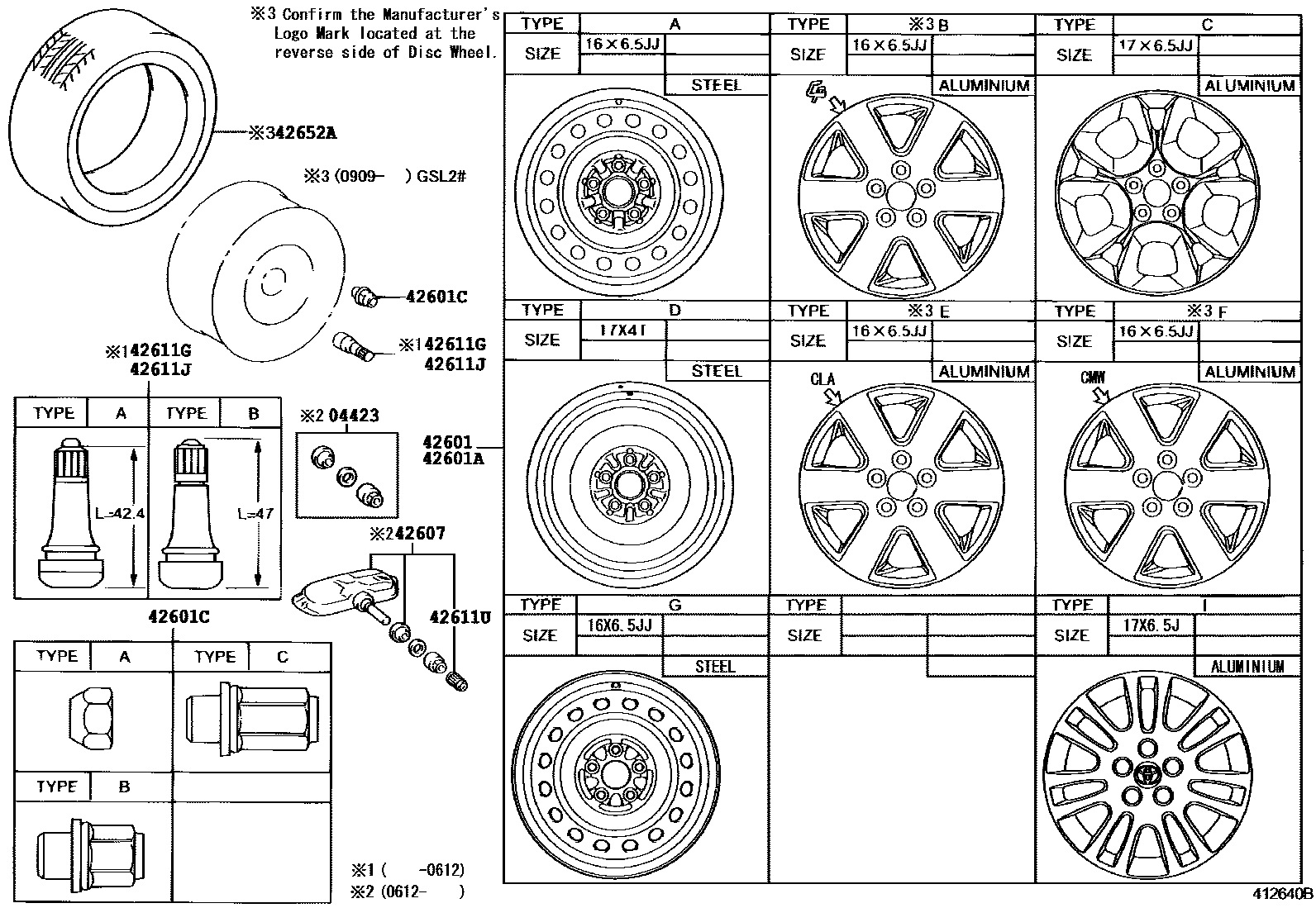

Parts diagram
04423FITTING KIT, TIRE PRESSURE MONITOR OR BALANCER VALVE
main04423-0C170i200612
42601WHEEL, DISC
main42611-08040i200612
17X6.5J,#,TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE I:REFER ILLUST.
main42611-08040i200612
17X6.5J,#,TYPE I:REFER ILLUST.
main42611-08040i200612-200708
17X6.5J,#,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE I:REFER ILLUST.
main42611-08040i200612-200708
17X6.5J,#,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJALUMINUM),TYPE I:REFER ILLUST.
main42611-08040i200612-200708
17X6.5J,#,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE I:REFER ILLUST.
main42611-AE020i200509-200605
16X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE A:REFER ILLUST.
main42611-AE020i200301-200605
16X6.5JJ, #,TYPE A:REFER ILLUST.
main42611-AE020i200509-200605
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE A:REFER ILLUST.
main42611-AE020i200301-200509
16X6.5JJ, #,P225/60R17/6.5JJ ALUMI,TYPE A:REFER ILLUST.
main42611-AE020i200509-200605
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S,TYPE A:REFER ILLUST.
main42611-AE021i200606-200612
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE G:REFER ILLUST.
main42611-AE021i200606-200612
16X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE G:REFER ILLUST.
main42611-AE021i200606-200612
16X6.5JJ, #,TYPE G:REFER ILLUST.
main42611-AE030i200509-200612
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main42611-AE030i200509-200612
16X6.5JJ, #,TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main42611-AE030i200509-200612
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S,TYPE B:REFER ILLUST.
main42611-AE030i200509-200612
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main42611-AE030i200509-200612
16X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main42611-AE030i200301-200612
16X6.5JJ, #,TYPE B:REFER ILLUST.
main42611-AE030i200301-200509
16X6.5JJ, #,P215/65R16/6.5JJ,TYPE B:REFER ILLUST.
main42611-AE030i200301-200509
16X6.5JJ, #,P225/60R17/6.5JJ ALUMI,TYPE B:REFER ILLUST.
main42611-AE031i200612
16X6.5JJ, #,TYPE B:REFER ILLUST.
main42611-AE031i200612
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main42611-AE031i200612
16X6.5JJ, #,TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main42611-AE031i200612
16X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main42611-AE031i200612-200708
16X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main42611-AE041i200509-200612
17X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE C:REFER ILLUST.
main42611-AE041i200301-200612
17X6.5JJ, #,TYPE C:REFER ILLUST.
main42611-AE041i200301-200509
17X6.5JJ, #,P225/60R17/6.5JJ,TYPE C:REFER ILLUST.
main42611-AE041i200301-200509
17X6.5JJ, #,P225/60R17/6.5JJ ALUMI,TYPE C:REFER ILLUST.
main42611-AE041i200509-200612
17X6.5JJ, #,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE C:REFER ILLUST.
main42611-AE041i200509-200612
17X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE C:REFER ILLUST.
main42611-AE041i200509-200612
17X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S,TYPE C:REFER ILLUST.
main42611-AE041i200509-200612
17X6.5JJ, #,REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE C:REFER ILLUST.
main42611-AE060i200307-200402
16X6.5JJ, #,TYPE F:REFER ILLUST.
main42611-AE060i200307-200402
16X6.5JJ, #,P225/60R17/6.5JJ ALUMI,TYPE F:REFER ILLUST.
main42611-AE060i200307-200402
16X6.5JJ, #,P215/65R16/6.5JJ,TYPE F:REFER ILLUST.
main42611-AE090i200412-200505
16X6.5JJ, #,P215/65R16/6.5JJ,TYPE E:REFER ILLUST.
main42611-AE090i200412-200505
16X6.5JJ, #,TYPE E:REFER ILLUST.
main42611-AE090i200412-200505
16X6.5JJ, #,P225/60R17/6.5JJ ALUMI,TYPE E:REFER ILLUST.
42601AWHEEL, DISC (FOR SPARE)
main42611-AE050i200301-200912
17X4T,TYPE D:REFER ILLUST.
main42611-AE050i200301-200509
17X4T,SPARE TIRE-W/O,TYPE D:REFER ILLUST.
main42611-AE050i200301-200509
17X4T,SPARE TIRE-T155/80R17(TEMPORARY),TYPE D:REFER ILLUST.
main42611-AE050i200509-200912
17X4T,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE D:REFER ILLUST.
main42611-AE050i200509-200912
17X4T,SPARE TIRE-WITHOUT,TYPE D:REFER ILLUST.
main42611-AE050i200612-200912
17X4T,TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE D:REFER ILLUST.
42601CNUT, HUB (FOR AXLE)
main90084-94001i200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY)
main90084-94001i200612
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
main90084-94001i200512-200612
TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90084-94001i200512-200612
TYPE B:REFER ILLUST.
main90084-94001i200612
TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY)
main90084-94002i200512-200612
TYPE C:REFER ILLUST.
main90084-94002i200512-200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE C:REFER ILLUST.
main90084-94002i200512-200612
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE C:REFER ILLUST.
main90942-01033i200301-200511
TYPE B:REFER ILLUST.
main90942-01033i200509-200511
TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90942-01033i200301-200509
P215/65R16/6.5JJ,TYPE B:REFER ILLUST.
main90942-01051i200301-200612
TYPE A:REFER ILLUST.
main90942-01095i200509-200511
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE C:REFER ILLUST.
main90942-01095i200301-200511
TYPE C:REFER ILLUST.
main90942-01095i200301-200509
P225/60R17/6.5JJ,TYPE C:REFER ILLUST.
main90942-01095i200301-200509
P225/60R17/6.5JJ ALUMI,TYPE C:REFER ILLUST.
main90942-01095i200509-200511
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE C:REFER ILLUST.
42607VALVE SUB-ASSY, TIRE PRESSURE MONITOR
main42607-0C030i200612-200708
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY)
main42607-0C030i200612-200708
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
main42607-0C030i200612-200708
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
main42607-0C030i200612-200708
TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY)
main42607-0C050i200708
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
main42607-0C050i200708
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY)
main42607-0C050i200708
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
42611GVALVE (FOR TUBELESS TIRE)
main90080-45001i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S,TYPE A:REFER ILLUST.
main90080-45001i200301-200612
TYPE A:REFER ILLUST.
main90080-45001i200301-200509
P225/60R17/6.5JJ,TYPE A:REFER ILLUST.
main90080-45001i200301-200509
P225/60R17/6.5JJ ALUMI,TYPE A:REFER ILLUST.
main90080-45001i200509-200612
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE A:REFER ILLUST.
main90080-45001i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE A:REFER ILLUST.
main90080-45001i200509-200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE A:REFER ILLUST.
main90080-45001i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE A:REFER ILLUST.
main90080-45001i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE A:REFER ILLUST.
main90080-45006i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90080-45006i200301-200612
TYPE B:REFER ILLUST.
main90080-45006i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S,TYPE B:REFER ILLUST.
main90080-45006i200509-200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90080-45006i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main90080-45006i200509-200612
REAR WHEEL BRAKE-DISK 15INCH 12S&TIRE & DISK WHEEL-P215/65R16(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90080-45006i200301-200509
P225/60R17/6.5JJ,TYPE B:REFER ILLUST.
main90080-45006i200301-200509
P225/60R17/6.5JJ ALUMI,TYPE B:REFER ILLUST.
42611JVALVE (FOR TUBELESS TIRE SPARE)
main90080-45001i200301-200509
SPARE TIRE-W/O,TYPE A:REFER ILLUST.
main90080-45001i200509-200612
SPARE TIRE-WITHOUT,TYPE A:REFER ILLUST.
main90080-45001i200509-200612
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE A:REFER ILLUST.
main90080-45001i200301-200612
TYPE A:REFER ILLUST.
main90080-45001i200301-200509
SPARE TIRE-T155/80R17(TEMPORARY),TYPE A:REFER ILLUST.
main90080-45006i200301-200612
TYPE B:REFER ILLUST.
main90080-45006i200301-200509
SPARE TIRE-T155/80R17(TEMPORARY),TYPE B:REFER ILLUST.
main90080-45006i200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY),TYPE B:REFER ILLUST.
main90080-45006i200612
TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM),TYPE B:REFER ILLUST.
main90080-45006i200612
SPARE TIRE-WITHOUT,TYPE B:REFER ILLUST.
42611UCAP, TIRE VALVE
main90942-A5004i200612
TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY)
42652ATIRE (FOR SPARE)
main4265A-08010i200909
T155/80R17
main4265A-08010i200909
T155/80R17,TIRE & DISK WHEEL-P225/60R17(6.5JJ ALLOY)
main4265A-08010i200909
T155/80R17,TIRE & DISK WHEEL-P225/60R17 R/F(6.5JJ ALUMINUM)
main4265A-08010i200909
T155/80R17,SPARE TIRE-WITHOUT

9 parts on this diagram · 3 diagrams in section
