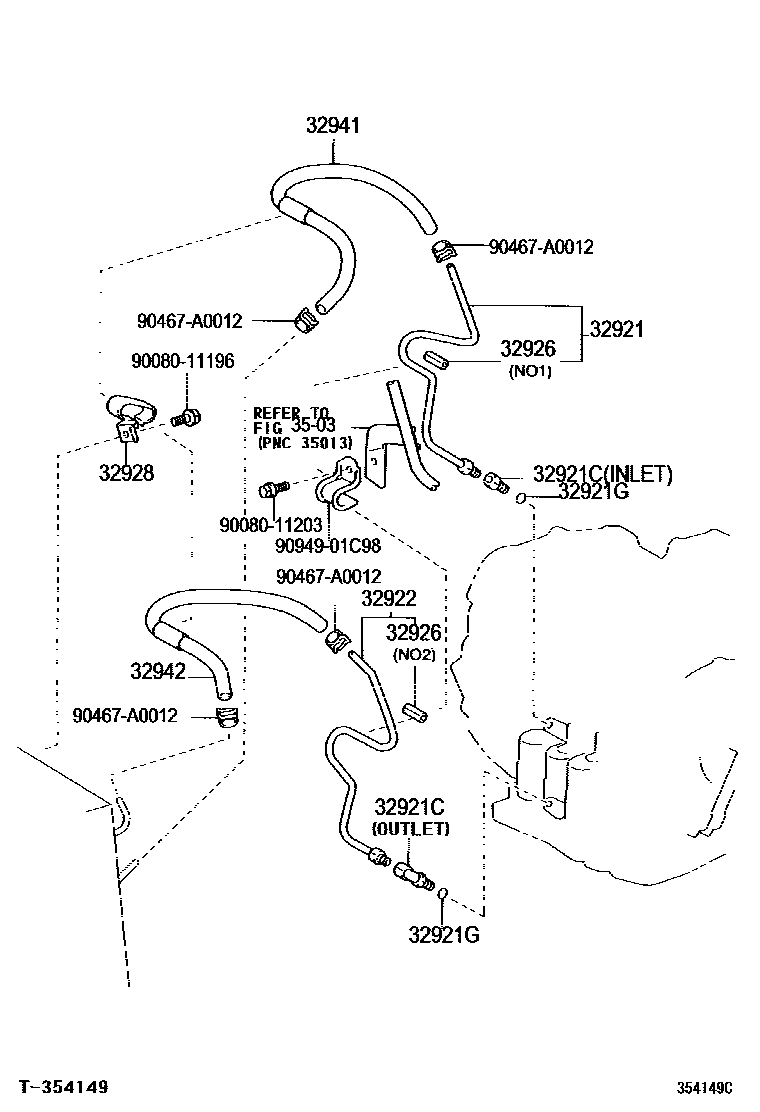

OIL COOLER & TUBE (ATM)

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-08020i200301-200509
main32921-08030i200509-200612
main32921-08040i200612
32921CUNION(FOR OIL COOLER TUBE)
main90404-16031i200612
INLET
main90407-16010i200509-200612
OUTLET
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i200301-200509
main90301-A0016×2i200605-200612
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-08010i200301-200509
main32922-08020i200612
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-04010i200301-200509
L=36,ID=10,NO.2
main32926-08010i200509-200612
L=45,ID=10,NO.1
main32926-08030i200612
L=80,ID=10,NO.1
32928CLAMP, FLEXIBLE HOSE, NO.1
main32928-45010i200301-200509
32941HOSE, OIL COOLER INLET, NO.1
main32941-08010i200301-200509
main32941-08020i200612
main32943-08010i200509-200612
32942HOSE, OIL COOLER OUTLET, NO.1
main32941-08020i200612
main32942-08010i200301-200509
3503TRANSMISSION CASE & OIL PAN (ATM)
9008011196
9008011203
90467A0012
9094901C98

13 parts on this diagram · 2 diagrams in section
