EXHAUST PIPE

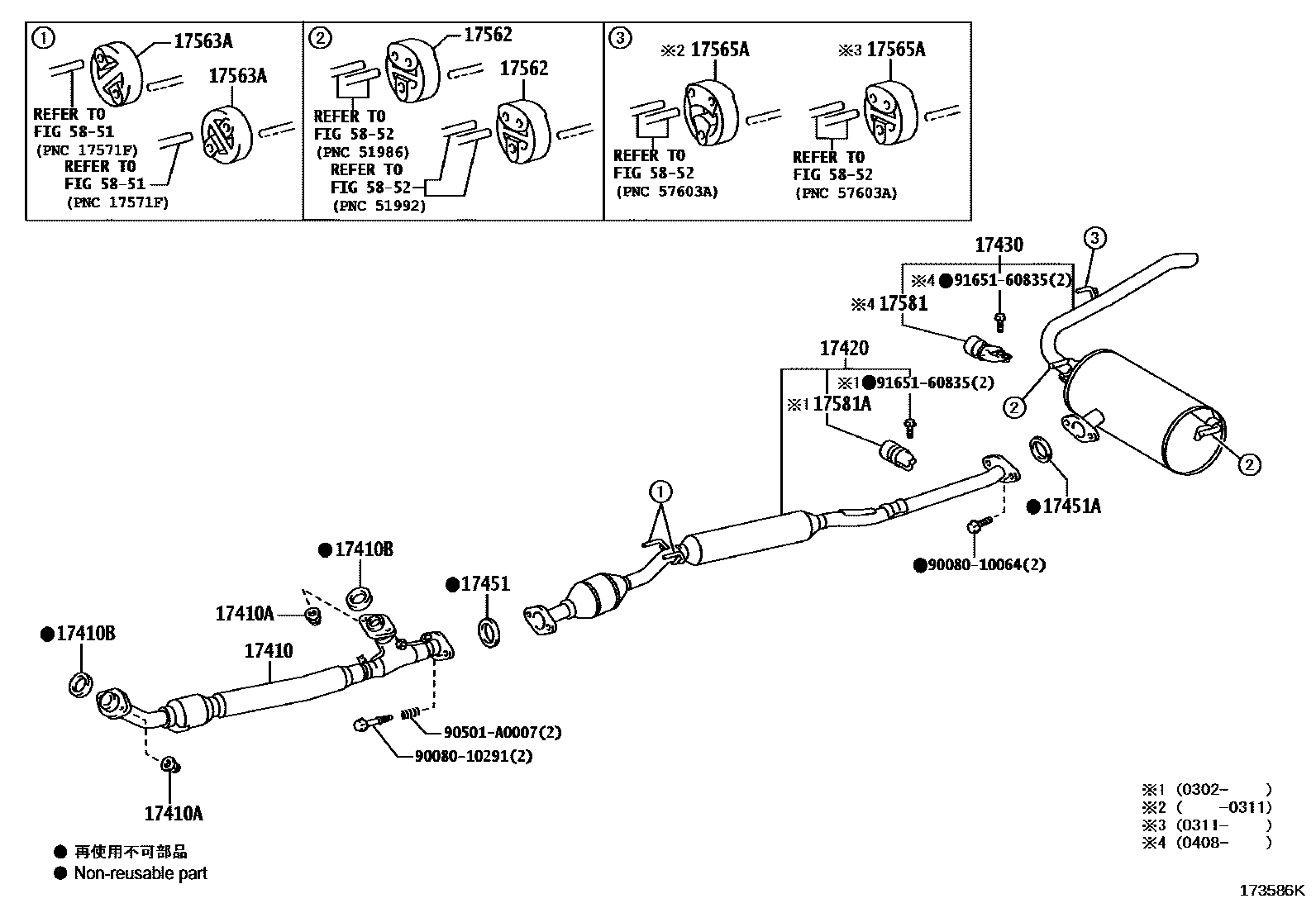

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-0A390i200301-200509
main17410-0A400i200301-200509
main17410-0P180i200612
main17410-0P190i200612
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070×4i200301-200509
17410BGASKET, EXHAUST PIPE
main90080-43036×2i200301-200509
17420PIPE ASSY, EXHAUST, CENTER
main17420-0A250i200301-200302
main17420-0A251i200302-200405
main17420-0A252i200405-200509
main17420-0A260i200301-200509
main17420-0P080i200612
main17420-0P090i200612
17430PIPE ASSY, EXHAUST, TAIL
main17430-0A270i200301-200402
main17430-0A272i200402-200408
main17430-0A273i200509-200612
main17430-0A280i200509-200612
main17430-0P130i200612
main17430-0P140i200612
17451GASKET, EXHAUST PIPE
main17451-0A010i200301-200309
(L)
main17451-0D020i200612
main17451-20020i200301-200309
(J)
main90917-06083i200612
17451AGASKET, EXHAUST PIPE, NO.2
main90080-43026i200509-200612
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-0A180i200612
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0A160×2i200612
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0A100i200301-200311
main17565-0A190i200311-200509
17581BRACKET, EXHAUST PIPE NO.1 INSULATOR SUPPORT
main17581-62010i200408-200509
17581ADAMPER, EXHAUST PIPE
main17581-16010i200612
main17581-20020i200302-200404
main17581-50090i200612
5851FRONT FLOOR PANEL & FRONT FLOOR MEMBER
5852REAR FLOOR PANEL & REAR FLOOR MEMBER
9008010064
9008010291
90501A0007
9165160835

18 parts on this diagram · 5 diagrams in section
