FRONT DISC BRAKE CALIPER & DUST COVER

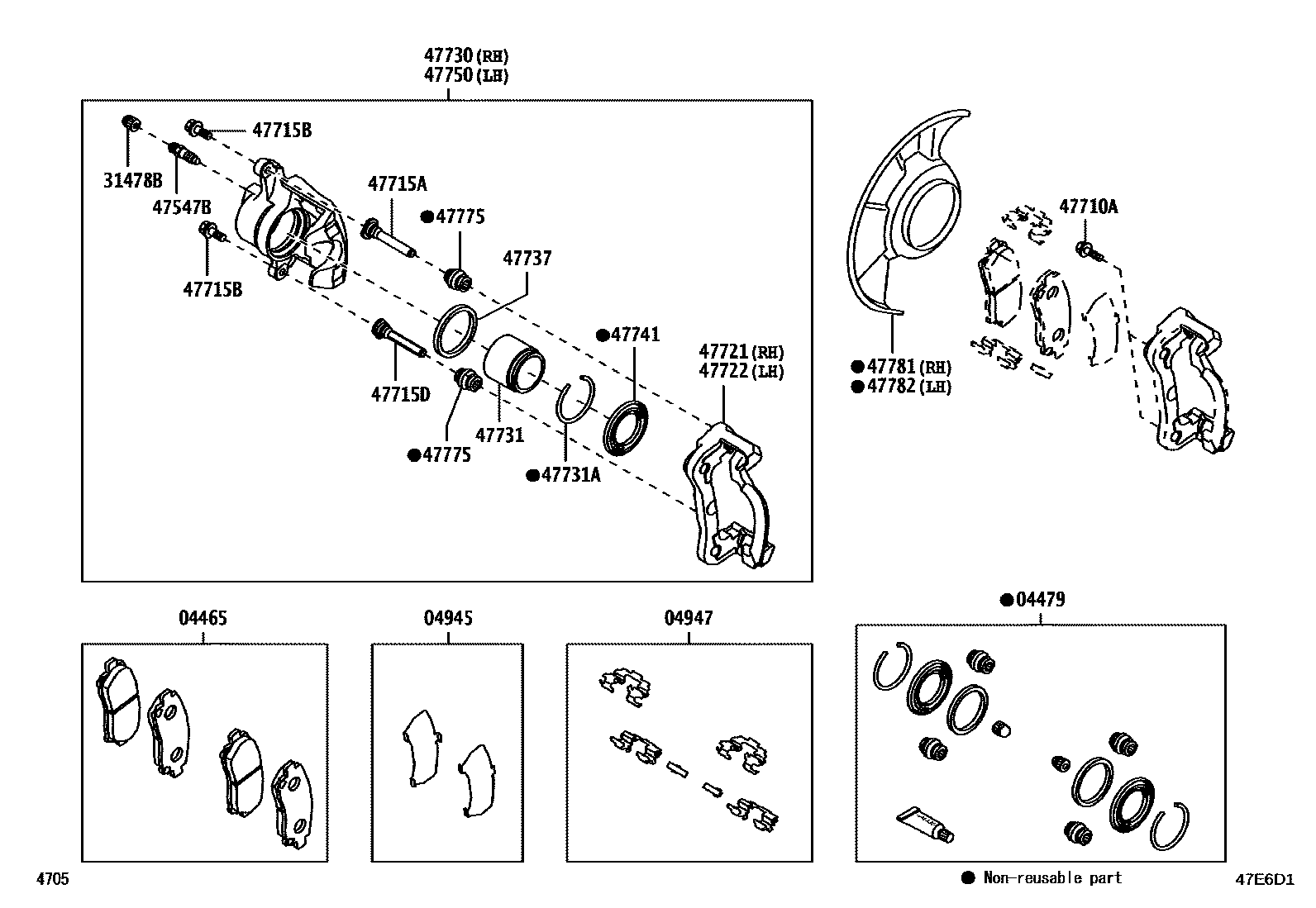

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-BZ010i201111-201407
MARK AK NS177H
main04465-BZ170i201408-201507
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-BZ060i201111-201507
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-BZ010i201111-201507
04947FITTING KIT, DISC BRAKE, FRONT
main04947-BZ010i201111-201507
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main47548-BZ010×2i201111-201507
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-BZ050×2i201111-201507
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90041-05228×4i201111-201507
main9004A-10171×4i201608-201901
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-BZ120×2i201111-201507
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main9004A-10110×4i201111-201507
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-BZ090×2i201111-201507
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-BZ010i201111-201507
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-BZ010i201111-201507
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-BZ011i201111-201507
47731PISTON, FRONT DISC BRAKE
main47731-BZ010×2i201111-201507
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main9004A-52006×2i201111-201507
47737SEAL, FRONT DISC BRAKE CYLINDER PISTON
main47737-BZ010×2i201111-201507
47741BOOT, FRONT DISC BRAKE CYLINDER
main47741-BZ010×2i201111-201507
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-BZ011i201111-201507
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-BZ010×4i201111-201507
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-BZ090i201111-201507
main47781-BZ140i201507-201901
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-BZ070i201111-201507
main47782-BZ090i201507-201901

21 parts on this diagram · 1 diagram in section
