BRAKE TUBE & CLAMP

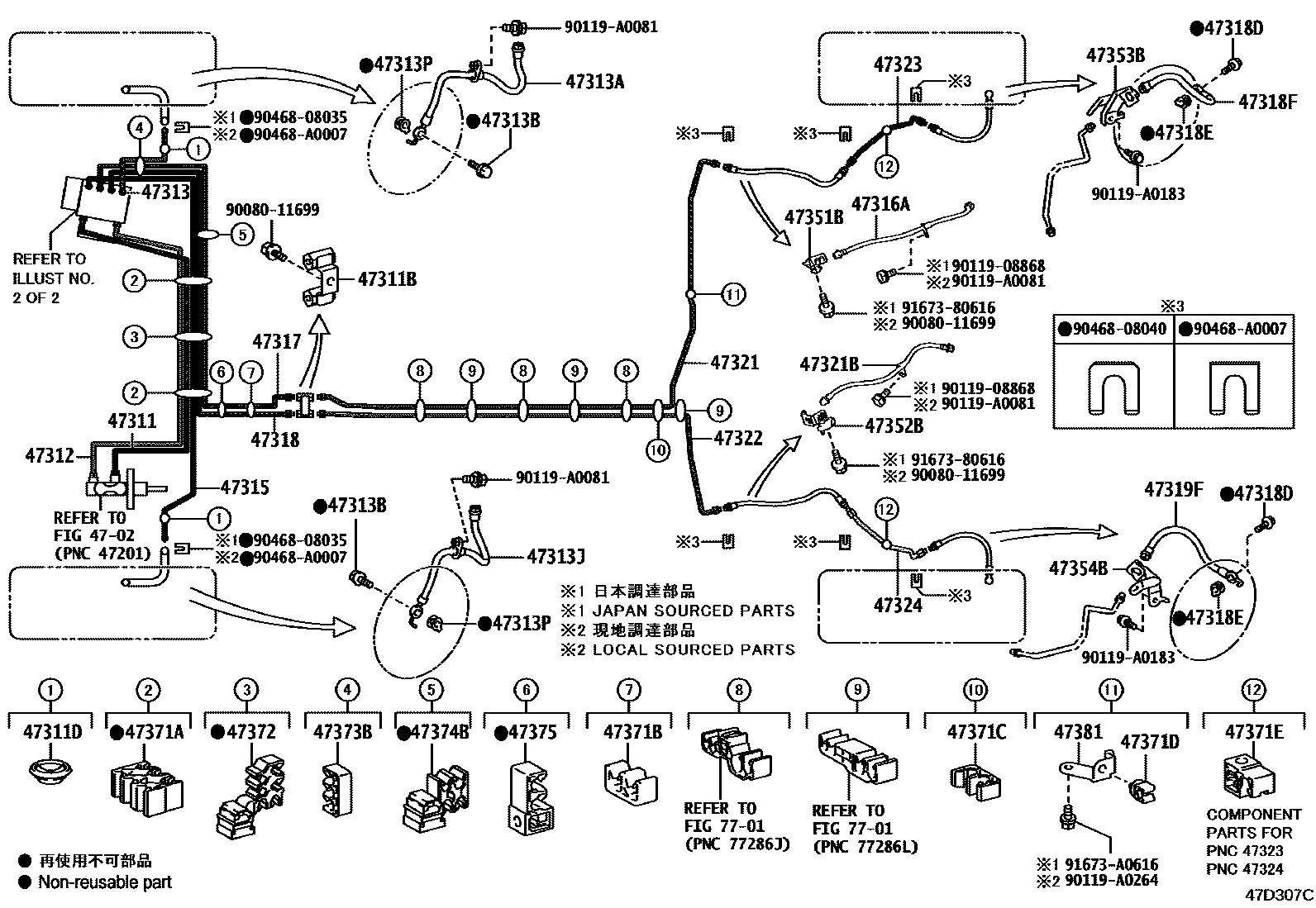

Parts diagram
4702BRAKE MASTER CYLINDER
47311TUBE, FRONT BRAKE, NO.1
main47311-02E00i202109-202211
main47311-02G60i202211-202412
main47311-0A120i202412
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-A0011i202412
47311DGROMMET(FOR FRONT BRAKE TUBE)
main90480-25037×2i202109-202211
47312TUBE, FRONT BRAKE, NO.2
main47312-02C40i202412
main47312-0A130i202412
47313TUBE, FRONT BRAKE, NO.3
main47313-02E80i202412
main47313-0A100i202412
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-A2111i202109-202211
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i202412
(J)
main90401-A0001×2i202412
(L)
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-A2112i202412
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021×2i202109-202211
47315TUBE, FRONT BRAKE, NO.5
main47315-02440i202211-202412
main47315-0A100i202305-202412
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-A2139i202412
47317TUBE, FRONT BRAKE, NO.7
main47317-02D70i202109-202211
main47317-0A070i202305-202412
47318TUBE, FRONT BRAKE, NO.8
main47318-02D90i202412
main47318-0A070i202305-202412
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i202211-202412
(J)
main90401-A0001×2i202211-202412
(L)
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021×2i202412
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-A2107i202109-202211
main90947-A2136i202412
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-A2108i202211-202412
main90947-A2136i202109-202211
47321TUBE, REAR BRAKE, NO.1
main47321-0A100i202412
main47321-0A110i202109-202211
47321BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-A2140i202211-202412
47322TUBE, REAR BRAKE, NO.2
main47322-0A070i202211-202412
main47322-0A080i202211-202412
47323TUBE, REAR BRAKE, NO.3
main47323-0A070i202412
47324TUBE, REAR BRAKE, NO.4
main47324-0A070i202109-202211
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-06050i202211-202412
main47351-0A100i202109-202211
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-06050i202412
main47352-0A100i202412
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47351-06040i202412
main47351-0A080i202412
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47352-06040i202109-202211
main47352-0A080i202412
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01D91×2i202305-202412
main90949-01E44×2i202109-202211
47371BCLAMP, BRAKE TUBE, NO.6
main90949-01D91i202412
47371CCLAMP, BRAKE TUBE, NO.7
main77285-02260i202412
main90464-00904i202109-202211
47371DCLAMP, BRAKE TUBE, NO.8
main90949-01E01i202211-202412
main90949-01E10×4i202109-202211
47371ECLAMP, BRAKE TUBE, NO.9
main90949-01C82×2i202109-202211
main90949-01E10×3i202412
47372CLAMP, BRAKE TUBE, NO.2
main90949-01D92i202412
main90949-01E42i202412
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D92i202412
main90949-01E40×3i202412
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01E51i202412
main90949-01E79i202305-202412
47375CLAMP, BRAKE TUBE, NO.5
main90949-01E33i202412
47381BRACKET, BRAKE TUBE CLAMP NO.1
main47381-0A011i202109-202211
7701FUEL TANK & TUBE
9008011699
9011908868
90119A0081
90119A0183
90119A0264
9046808035
9046808040
90468A0007
9167380616
91673A0616

48 parts on this diagram · 5 diagrams in section
