HEATING & AIR CONDITIONING - COOLER UNIT

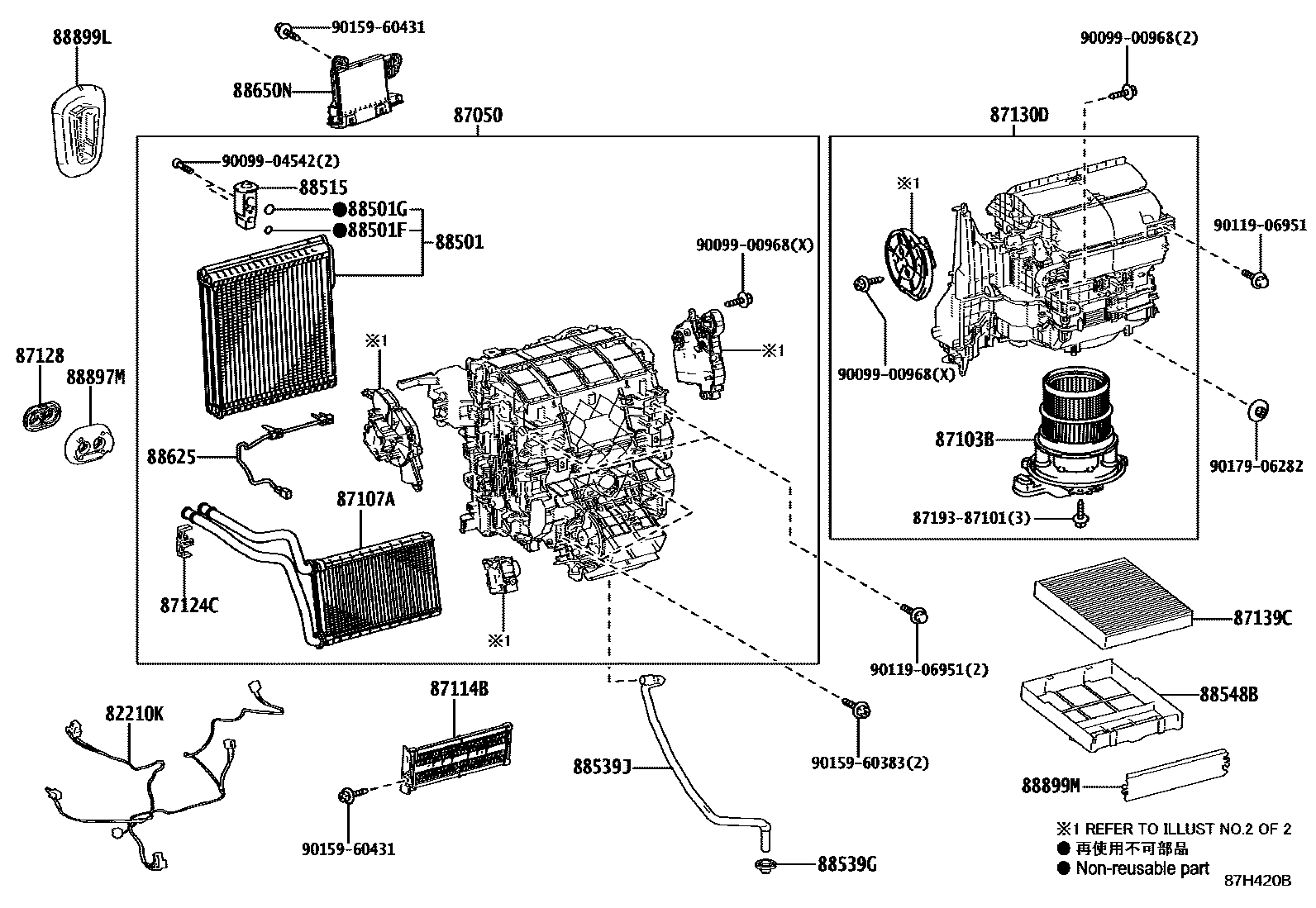

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-76010i201811-202010
main82212-76020i201810-202207
87050RADIATOR ASSY, AIR CONDITIONER
main87050-76300i201810-202207
main87050-76260supersedes 87050-76250i201811-202010
KOREA SPEC
main87050-76340supersedes 87050-76330i202010-202207
KOREA SPEC
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-42120i202108-202207
main87103-58080i201810-202108
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-47080i201810-202207
87114BCOVER, HEATER
main87114-47020i201810-202207
87124CCLAMP, HEATER
main87124-33070i201810-202207
87128GROMMET, HEATER
main87128-28010i201810-202207
87130DBLOWER ASSY
main87130-42470i202108-202207
main87130-47290i201810-202108
87139CFILTER, CLEAN AIR
main87139-58010i201810-202207
DEODORANT FILTER,OE PART
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-12540i201810-202207
main88501-47090supersedes 88501-47100i201811-202207
KOREA SPEC
88501FO-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
main90099-14120i201810-202207
ID=10.8,OD=15.6
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90099-14121i201810-202207
ID=13.4,OD=18.2
88515VALVE, COOLER EXPANSION
main88515-33080i201810-202207
main88515-30800supersedes 88515-50320i201811-202207
KOREA SPEC
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main88888-47010i201810-202207
88539JHOSE, DRAIN COOLER
main88539-47060i201810-202207
88548BCASE, AIR FILTER
main88899-48070i201810-202207
88625THERMISTOR, COOLER, NO.1
main88620-28050i201810-202207
main88620-28060i201811-202207
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-76530i201811-201909
STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH
main88650-76690supersedes 88650-76680i201910-202010
SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH
main88650-76710supersedes 88650-76700i202010-202108
SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH
main88650-76750i202108-202207
SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE & VIBRATION) FOR SE&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE & VIBRATION) FOR SE&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(HEATER & PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION) FOR SE&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION) FOR SE&SEAT HEATER-WITH(*DRP)&SEATVENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH & VIBRATION)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH; STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP); STEERING WHEEL-WITH(PADDLE SWITCH)&SEAT HEATER-WITH(*DRP)&SEAT VENTILATION-WITH
88897MGROMMET (FOR HEATER PIPE)
main87128-28020i201810-202207
88899LPARTS, COOLING UNIT
main88899-10120i201810-202207
main88899-47070i201811-202207
88899MPLATE, COVER(FOR AIR FILTER)
main88899-47120i201810-202207
8719387101
9009900968
9009904542
9011906951
9015960383
9015960431
9017906282

28 parts on this diagram · 2 diagrams in section
