EXHAUST PIPE

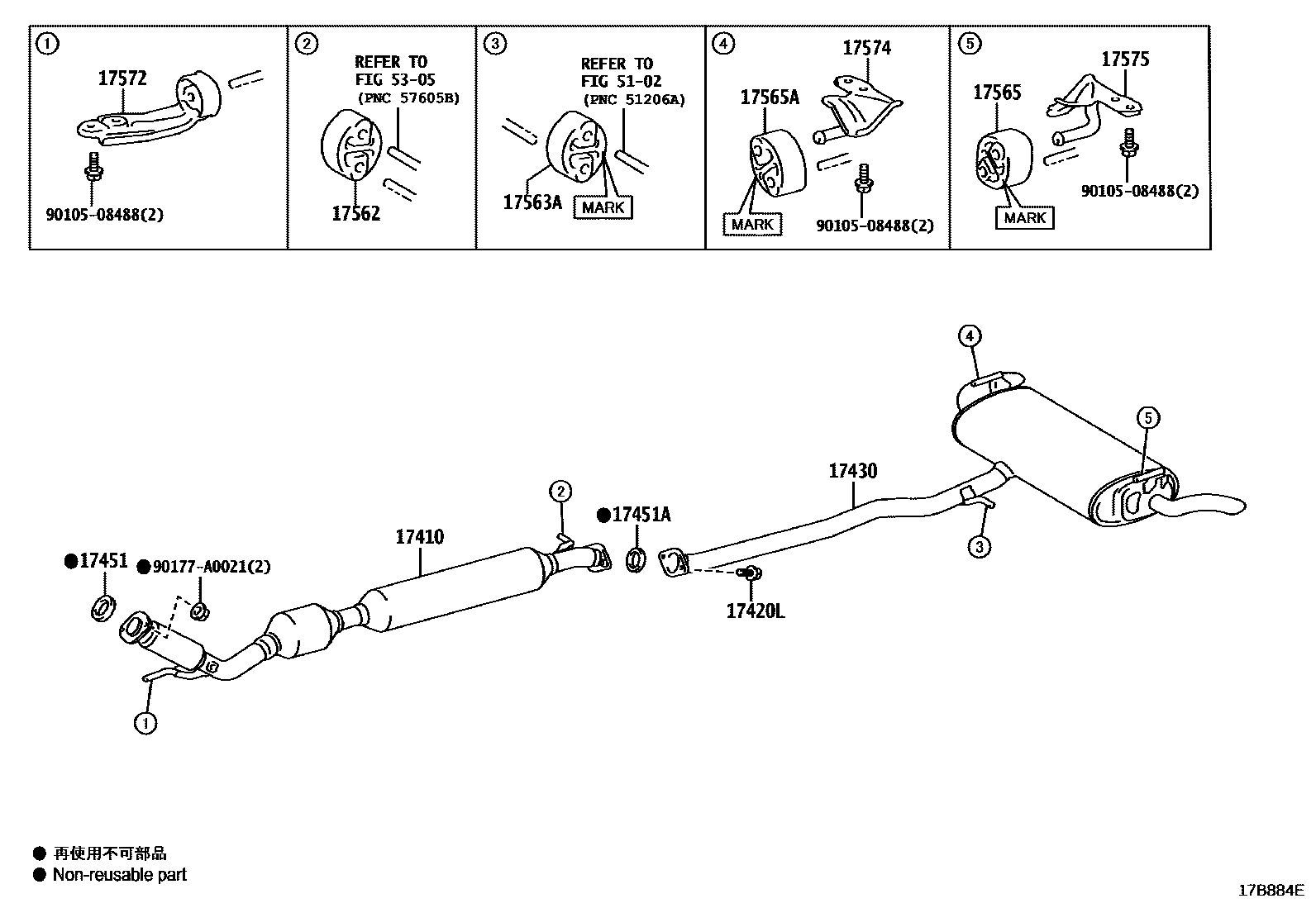

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-25320i202404-202506
main17410-25370i202111-202403
*114=TOYOTA/AD1/Y
main17410-25410i202111-202209
main17410-25411i202210-202403
main17410-25420i202404-202506
main17410-25B70i202404-202506
17420LBOLT, FLANGE(FOR EXHAUST PIPE)
main90105-10585×2i202404
main90105-A0369×2i202404-202506
17430PIPE ASSY, EXHAUST, TAIL
main17430-25271i202404-202506
main17430-25290i202404
main17430-25301i202404
main17430-25381i202111-202403
17451GASKET, EXHAUST PIPE
main90917-06090i202111-202403
main90917-A6002i202404-202506
17451AGASKET, EXHAUST PIPE, NO.2
main17451-25100i202404
main17451-F0100i202111-202403
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-22040i202404-202506
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-25010i202404
W/O MARK
main17565-28010i202404
MARK PURPLE
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-25010i202404-202506
W/O MARK
main17565-28010i202404-202506
MARK PURPLE
main17566-25010i202111-202403
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-25010i202404
W/O MARK
main17565-28010i202404-202506
MARK PURPLE
main17566-25010i202111-202403
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-25040i202111-202403
main17572-25061i202404
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17576-25020i202111-202403
main17576-25030i202404
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17576-25030i202404
main17577-25010i202404-202506
5102SUSPENSION CROSSMEMBER & UNDER COVER
5305FLOOR SIDE MEMBER
9010508488
90177A0021

16 parts on this diagram · 4 diagrams in section
