REAR BUMPER & BUMPER STAY

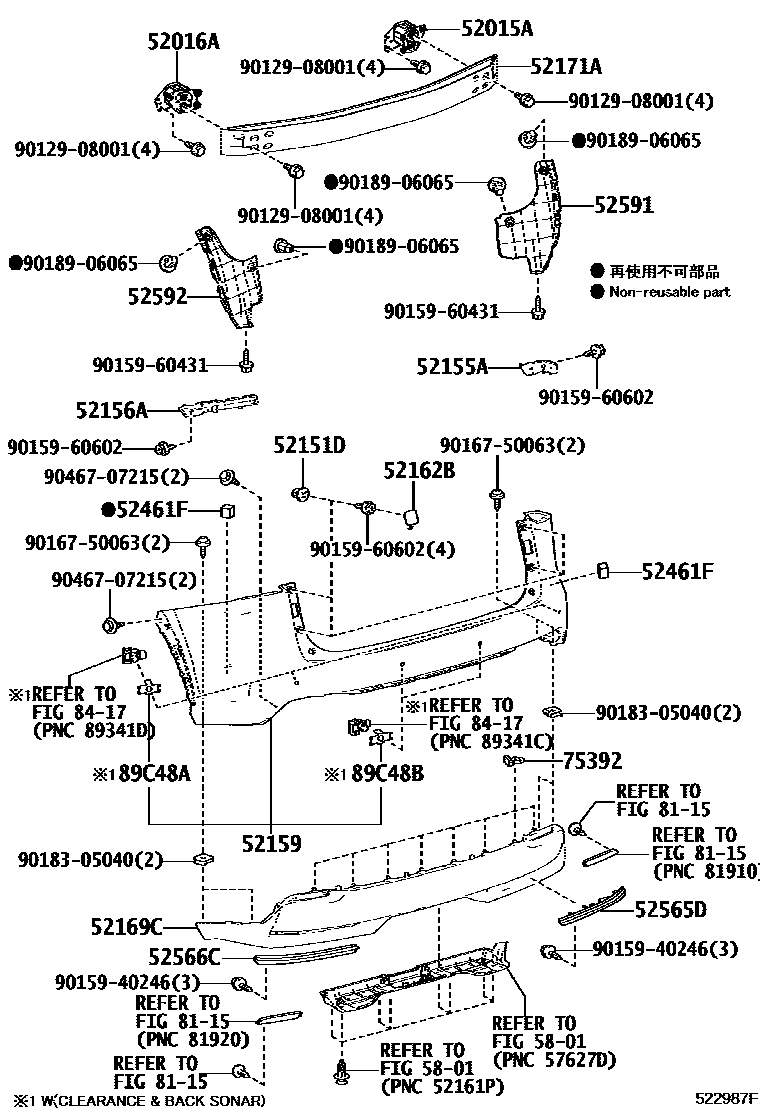

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-78010i201407-201709
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-78010i201407-201608
52151DGROMMET(FOR REAR BUMPER)
main52188-33040×4i201603-201608
main90189-06228×4i201407-201602
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-78010i201709
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-78010i201407-201709
52159COVER, REAR BUMPER
main52150-78900supersedes 52150-78901i201410-201709
PAINT REQ.,CLEARANCE & BACK SONAR-WITH
main52159-78904supersedes 52159-78902i201407-201410
PAINT REQ.,CLEARANCE & BACK SONAR-WITH
main52159-78908supersedes 52159-78912i201709-201904
PAINT REQ.,CLEARANCE & BACK SONAR-WITH; PAINT REQ.,CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR)
main52159-78911supersedes 52159-78912i201906
PAINT REQ.,CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR)
main52159-78914supersedes 52159-78912i201904-201906
PAINT REQ.,CLEARANCE & BACK SONAR-WITH; PAINT REQ.,CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR)
52162BPLATE, REAR BUMPER, NO.1
main52162-78901×4i201407-201709
52169CCOVER, REAR BUMPER, LOWER
main52169-78010i201410-201709
NO PAINT REQ.
main52169-78020i201407-201709
NO PAINT REQ.
main52169-78030i201709
NO PAINT REQ.
main52169-78050i201709
NO PAINT REQ.
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-78010i201407-201608
52461FPAD, REAR BUMPER
main52462-78010×2i201407-201608
main52462-78011×2i201609-201709
52565DRETAINER, REAR BUMPER, LOWER RH
main52565-78010i201407-201608
main52565-78020i201709
main52565-78040i202007
SE PACKAGE(21MY)&F SPORT
52566CRETAINER, REAR BUMPER, LOWER LH
main52566-78010i201407-201608
main52566-78020i201709
main52566-78040i202007
SE PACKAGE(21MY)&F SPORT
52591SEAL, REAR BUMPER SIDE, RH
main52591-78010i201407-201709
main52591-78020i201709
52592SEAL, REAR BUMPER SIDE, LH
main52592-78010i201407-201608
main52592-78020i201709
5801FLOOR PAN & LOWER BACK PANEL
75392RETAINER, OUTSIDE MOULDING
main75392-35220×8i201407-201709
8115REFLEX REFLECTOR
8417CLEARANCE & BACK SONAR
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
main89348-50130×2i202007
F SPORT&CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR); KOREA SPEC&CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR); KOREA SPEC&F SPORT&CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR)
main89348-78020×2i201410-201709
CLEARANCE & BACK SONAR-WITH; F SPORT*(F)&CLEARANCE & BACK SONAR-WITH; KOREA SPEC&F SPORT*(F)&CLEARANCE & BACK SONAR-WITH
89C48BRETAINER, ULTRASONIC SENSOR, REAR CENTER
main89348-33130×2i201709-201905
CLEARANCE & BACK SONAR-WITH; CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR); F SPORT&CLEARANCE & BACK SONAR-WITH; F SPORT&CLEARANCE & BACK SONAR-WITH(INTELLIGENT CLEARANCE SONAR); KOREA SPEC&CLEARANCE & BACK SONAR-WITH; KOREA SPEC&F SPORT&CLEARANCE & BACK SONAR-WITH
main89348-50130×2i201906-202007
CLEARANCE & BACK SONAR-WITH,FRAME NO.=5,6XXXXXX; F SPORT&CLEARANCE & BACK SONAR-WITH,FRAME NO.=5,6XXXXXX; KOREA SPEC&CLEARANCE & BACK SONAR-WITH,FRAME NO.=5,6XXXXXX; KOREA SPEC&F SPORT&CLEARANCE & BACK SONAR-WITH,FRAME NO.=5,6XXXXXX
main89348-78030×2i201410-201709
CLEARANCE & BACK SONAR-WITH; F SPORT*(F)&CLEARANCE & BACK SONAR-WITH; KOREA SPEC&F SPORT*(F)&CLEARANCE & BACK SONAR-WITH
9012908001
9015940246
9015960431
9015960602
9016750063
9018305040
9018906065
9046707215

28 parts on this diagram · 4 diagrams in section
