BACK DOOR LOCK & HANDLE

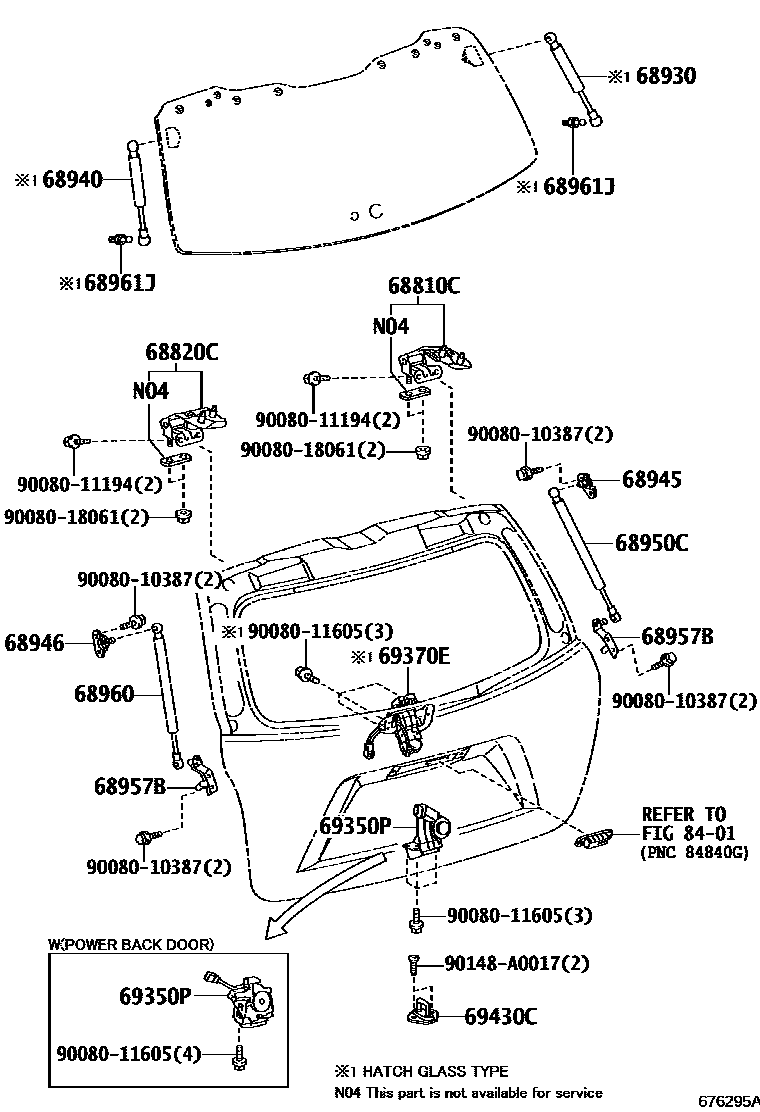

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-0E050i200910-201008
PAD T=1.5
main68810-0E051i201009-201109
PAD T=1.5
main68810-0E060i201008-201009
PAD T=1.0
main68810-0E061i201009-201109
PAD T=1.0
main68810-0E070i200910-201008
PAD T=2.0
main68810-0E071i201009-201109
PAD T=2.0
main68810-0E100i201110
PAD T=1.5
main68810-0E110i201110
PAD T=1.0
main68810-0E120i201110
PAD T=2.0
68820CHINGE ASSY, BACK DOOR, LH
main68820-0E040i201008-201009
PAD T=1.5
main68820-0E041i201009-201109
PAD T=1.5
main68820-0E050i200910-201008
PAD T=1.0
main68820-0E051i201009-201109
PAD T=1.0
main68820-0E060i200910-201008
PAD T=2.0
main68820-0E061i201009-201109
PAD T=2.0
main68820-0E070i201110
PAD T=1.5
main68820-0E080i201110
PAD T=1.0
main68820-0E090i201110
PAD T=2.0
68930STAY ASSY, BACK WINDOW, RH
main68930-0E020i201008
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
68940STAY ASSY, BACK WINDOW, LH
main68940-0E020i200910-201008
(DELETE)FAMILY PACKAGE
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-48040supersedes 68945-48060i201008
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68945-48060i200910-201008
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68945-48040supersedes 68946-48010i201008
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68946-48010i200910-201008
68950CSTAY ASSY, BACK DOOR, RH
main68950-0E050i200910-201008
(DELETE)FAMILY PACKAGE
main68950-0E051supersedes 68950-0E081i201306
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68950-0E060supersedes 68950-0E070i201208-201305
AUDIO-CD USB 6SPEAKER BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main68950-0E061supersedes 68950-0E081i201306
AUDIO-CD USB 6SPEAKER BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main68950-0E070supersedes 68950-0E081i201008-201307
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68950-0E071supersedes 68950-0E081i201308
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68950-0E090supersedes 68950-0E050i200910-201008
(DELETE)FAMILY PACKAGE&AUDIO-AVN 4CD-CHANGER 9SPEAKER JBL BLUETOOTH; AUDIO-6CD-CHANGER 9SPEAKER JBL BLUETOOTH; AUDIO-AVN 4CD-CHANGER 9SPEAKER JBL BLUETOOTH
main68950-0E091supersedes 68950-0E081i201306
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
68957BBRACKET, BACK DOOR STAY, LOWER
main68957-48010i201008
RH
main68957-48020i200910-201008
LH
68960STAY ASSY, BACK DOOR, LH
main68960-0E050i200910-201008
(DELETE)FAMILY PACKAGE
main68960-0E051supersedes 68960-0E081i201306
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68960-0E060i201208-201305
AUDIO-CD USB 6SPEAKER BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main68960-0E061supersedes 68960-0E081i201306
AUDIO-CD USB 6SPEAKER BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main68960-0E070supersedes 68960-0E081i201008-201307
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68960-0E071supersedes 68960-0E081i201308
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68960-0E090supersedes 68960-0E081i201008-201305
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
main68960-0E091supersedes 68960-0E081i201306
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-6CD-CHANGER USB 9SPEAKER JBL BLUETOOTH; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-AVN 4CD-CHANGER USB 9SP JBL BLUETOOTH
68961JBOLT, BACK WINDOW STAY
main68961-0E020×2i200910-201008
(DELETE)FAMILY PACKAGE
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-0E100supersedes 69350-0T020i201008-201201
AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main69350-0T020i200910-201008
main69350-0T010i200910-201008
POWRE BACK DOOR-WITH
69370ELOCK ASSY, BACK WINDOW
main69370-48010i200910-201008
(DELETE)FAMILY PACKAGE
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-0E050i200910-201008
8401SWITCH & RELAY & COMPUTER
9008010387
9008011194
9008011605
9008018061
90148A0017

19 parts on this diagram · 3 diagrams in section
