HEADLAMP

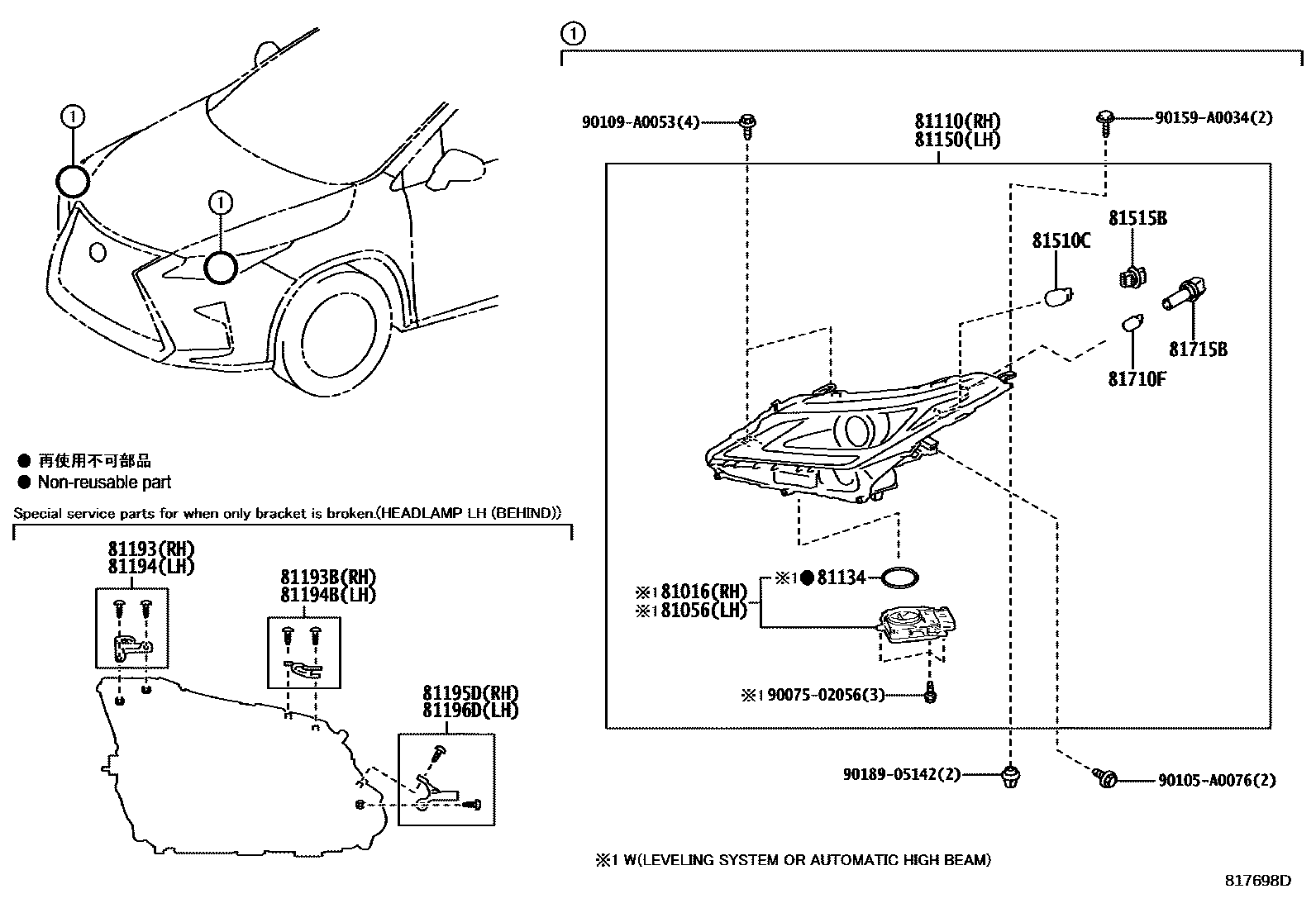

Parts diagram
81016COMPUTER SUB-ASSY, HEADLAMP, RH NO.1
main81016-0E280i201510-201909
COLD AREA SPEC&HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS)
main81016-48C30i201510-201608
COLD AREA SPEC
main81016-48C31i201801-201909
COLD AREA SPEC
main81016-48C80i201510-201608
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE; COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB); HEADLAMP-LED TRIPLE BEAM TYPE; HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
81056COMPUTER SUB-ASSY, HEADLAMP, LH NO.1
main81056-0E280i201510-201909
COLD AREA SPEC&HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS)
main81056-48C30i201510-201608
COLD AREA SPEC
main81056-48C31i201801-201909
COLD AREA SPEC
main81056-48C80i201510-201608
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE; COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB); HEADLAMP-LED TRIPLE BEAM TYPE; HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
81110HEADLAMP ASSY, RH
main81110-0E270supersedes 81110-0E260i201510-201608
COLD AREA SPEC
main81110-0E271supersedes 81110-0E570i201801-201909
COLD AREA SPEC
main81110-0E280supersedes 81110-0E570i201510-201909
COLD AREA SPEC&HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS)
main81110-0E290supersedes 81110-0E260i201510-201608
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE; COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB); HEADLAMP-LED TRIPLE BEAM TYPE; HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
main81110-0E580i201909-202108
COLD AREA SPEC; COLD AREA SPEC&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP); REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP)
main81110-0E590i201909-202108
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP); HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)&REAR COMBINATION LAMP-LED TYPE(BACK UPLAMP & TURN LAMP)
main81110-0E600i201909-202108
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB&*AFLS)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP); HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB&*AFLS)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP)
81134GASKET, HEADLAMP
main90075-23003×2i201510-201909
COLD AREA SPEC; COLD AREA SPEC&HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB); HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
81150HEADLAMP ASSY, LH
main81150-0E270supersedes 81150-0E260i201510-201608
COLD AREA SPEC
main81150-0E271supersedes 81150-0E570i201801-201909
COLD AREA SPEC
main81150-0E280supersedes 81150-0E260i201510-201608
COLD AREA SPEC&HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS); HEADLAMP-LED SINGLE BEAM TYPE & WITH(*AHB&*AFLS)
main81150-0E290i201510-201712
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE; HEADLAMP-LED TRIPLE BEAM TYPE
main81150-0E580i201909-202108
COLD AREA SPEC; COLD AREA SPEC&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP); REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP)
main81150-0E590i202108
HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)&HEADLAMP LEVELING DEVICE-WITH(LED TRIPLE BEAM TYPE)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP)
main81150-0E600i201909-202108
COLD AREA SPEC&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB&*AFLS)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP); HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB&*AFLS)&REAR COMBINATION LAMP-LED TYPE(BACK UP LAMP & TURN LAMP)
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-48100i201510-201608
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-48120i201510-201608
main81193-48160i201909
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-48100i201510-201608
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-48120i201510-201608
main81194-48160i201909
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81193-48110i201510-201608
main81193-48150i201909
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81194-48110i201510-201608
main81194-48150i201909
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15024×2i201510-201608
12V 28/8W
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60083×2i201510-201608
81710FBULB, FRONT SIDE MAKER LAMP
main90981-11069×2i201510-201608
81715BSOCKET & WIRE, FRONT SIDE MARKER LAMP
main90075-60077×2i201510-201608
9007502056
90105A0076
90109A0053
90159A0034
9018905142

20 parts on this diagram · 4 diagrams in section
