FRONT DRIVE SHAFT

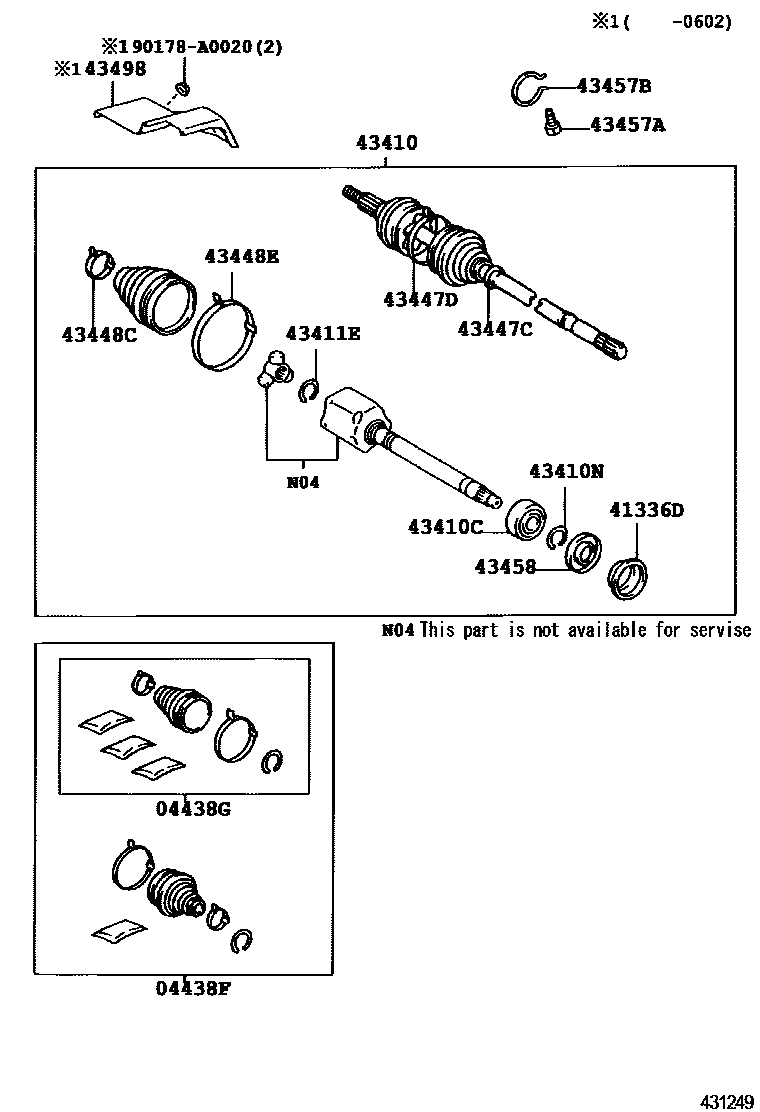

Parts diagram
04438FBOOT KIT, FRONT DRIVE SHAFT, IN & OUTBOARD, RH
main04438-08080i200602
main04438-0E030i200309-200602
main04438-0E040i200309-200602
04438GBOOT KIT, FRONT DRIVE SHAFT INBOARD JOINT, RH
main04438-08010i200309-200602
main04438-08030i200309-200602
41336DCOVER, FRONT DRIVE SHAFT DUST, RH
main41336-06020i200309-200602
43410SHAFT ASSY, FRONT DRIVE, RH
main43410-0E011i200309-200901
main43410-0E020i200309-200901
43410CBEARING (FOR FRONT DRIVE SHAFT)
main90080-36133i200309-200602
43410NRING, HOLE SNAP (FOR FRONT DRIVE SHAFT RH)
main90080-52013i200309-200602
43411ERING, SHAFT SNAP (FOR FRONT DRIVE INNER SHAFT INNER RH)
main43425-08040i200309-200602
main43425-08060i200309-200602
43447CCLAMP (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-04030i200309-200602
43447DCLAMP, NO.2 (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-04040i200309-200602
main42345-06080i200309-200602
43448CCLAMP (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-07020i200309-200602
main42345-08070i200309-200602
43448ECLAMP, NO.2 (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-07010i200309-200602
main42345-08060i200309-200602
43457ABOLT (FOR DRIVE SHAFT BEARING BRACKET SETTING NO.1)
main90119-10461i200309-200602
*10-1.25PX19.8-8.3
43457BRING, HOLE SNAP (FOR DRIVE SHAFT BEARING BRACKET)
main90521-78002i200309-200602
43458COVER, FRONT DRIVE SHAFT DUST
main43458-06020i200309-200602
main43458-08010i200309-200602
43498INSULATOR, DRIVE SHAFT HEAT
main43498-48011i200309-200602
90178A0020

16 parts on this diagram · 4 diagrams in section
