BACK DOOR LOCK & HANDLE

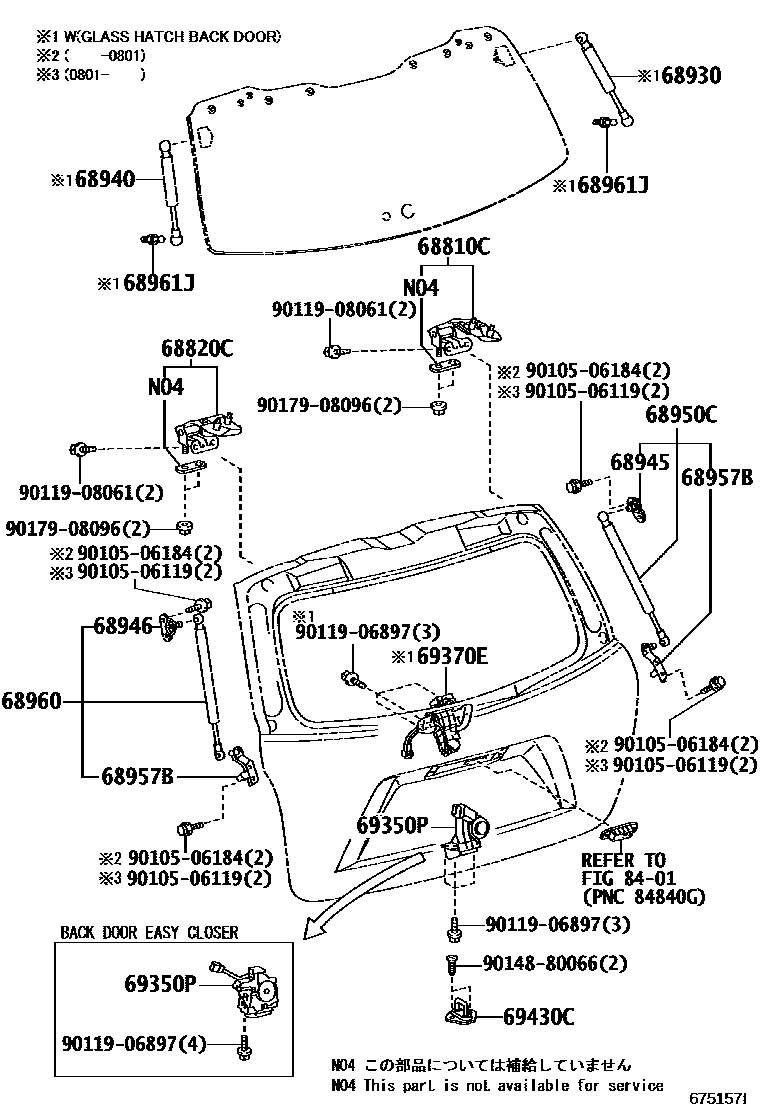

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-48020i200705-201007
PAD T=1.5
main68810-48021i201007-201008
PAD T=1.5
main68810-48030i200705-201007
PAD T=1.0
main68810-48031i201007-201008
PAD T=1.0
main68810-48040i200705-201007
PAD T=2.0
main68810-48041i201007-201008
PAD T=2.0
main68810-48070i201109-201402
PAD T=1.5
main68810-48080i201109-201402
PAD T=1.0
main68810-48090i201109-201402
PAD T=2.0
68820CHINGE ASSY, BACK DOOR, LH
main68820-48010i200705-201007
PAD T=1.5
main68820-48011i201008-201108
PAD T=1.5
main68820-48020i200705-201007
PAD T=1.0
main68820-48021i201008-201108
PAD T=1.0
main68820-48030i200705-201007
PAD T=2.0
main68820-48031i201008-201108
PAD T=2.0
main68820-48040i201109-201402
PAD T=1.5
main68820-48050i201109-201402
PAD T=1.0
main68820-48060i201109-201402
PAD T=2.0
68930STAY ASSY, BACK WINDOW, RH
main68930-48010i200705-201003
main68930-48011i201004-201008
COMFORT PACKAGE
main68930-48012i201201-201402
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
68940STAY ASSY, BACK WINDOW, LH
main68940-48010i200705-201003
main68940-48011i201004-201008
COMFORT PACKAGE
main68940-48012i201201-201402
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-48040supersedes 68945-48060i200705-200810
main68945-48060i200810-201008
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68945-48040supersedes 68946-48010i200705-201008
POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68946-48010i200810-201008
68950CSTAY ASSY, BACK DOOR, RH
main68950-49239i200705-200810
main68950-49257i200810-201003
main68950-49277i201004-201008
main68950-49237supersedes 68950-49265i200705-200810
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49238supersedes 68950-49265i200705-200811
POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49255supersedes 68950-49265i200810-201004
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49256supersedes 68950-49265i200811-201004
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT; COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49258i200811-201003
COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 6SPEAKER; POWRE BACK DOOR-WITH
main68950-49265supersedes 68950-49365i201008-201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68950-49276i201004-201008
COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 6SPEAKER; POWRE BACK DOOR-WITH
main68950-49305supersedes 68950-49265i201004-201008
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49315supersedes 68950-49265i201004-201008
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT; COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68950-49335supersedes 68950-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68950-49345supersedes 68950-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-6CD-CHANGER SDARS USB BLUETOOTH JBL 9SP; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-NAVIGATION 4CD-CH USB BLUETOOTH JBL 9SP
main68950-49355supersedes 68950-49375i201201-201207
AUDIO-6CD-CHANGER SDARS USB BLUETOOTH JBL 9SP; AUDIO-NAVIGATION 4CD-CH USB BLUETOOTH JBL 9SP
main68950-49375supersedes 68950-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
68957BBRACKET, BACK DOOR STAY, LOWER
main68957-48010i201008
RH
main68957-48020i200705-201008
LH
68960STAY ASSY, BACK DOOR, LH
main68960-49239i200705-200810
main68960-49257i200810-201003
main68960-49268i201004-201008
main68960-49237supersedes 68960-49265i200705-200810
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68960-49238supersedes 68960-49267i200708-200811
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT; COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT
main68960-49255supersedes 68960-49265i200810-201004
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68960-49256i200811-201004
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT; COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68960-49258supersedes 68960-49265i200811-201003
COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 6SPEAKER; POWRE BACK DOOR-WITH
main68960-49265supersedes 68960-49365i201008-201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68960-49267supersedes 68960-49365i201008-201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
main68960-49305supersedes 68960-49265i201004-201008
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68960-49315supersedes 68960-49265i201004-201008
AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT; COMFORT PACKAGE&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-AM/FM 6CD-CHANGER 9SPEAKER JBL&*BT; POWRE BACK DOOR-WITH&AUDIO-NAVIGATION 4CD-CHANGER 9SPEAKER JBL&*BT
main68960-49335supersedes 68960-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
main68960-49345supersedes 68960-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-6CD-CHANGER SDARS USB BLUETOOTH JBL 9SP; BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUDIO-NAVIGATION 4CD-CH USB BLUETOOTH JBL 9SP
main68960-49355supersedes 68960-49375i201201-201207
AUDIO-6CD-CHANGER SDARS USB BLUETOOTH JBL 9SP; AUDIO-NAVIGATION 4CD-CH USB BLUETOOTH JBL 9SP
main68960-49375supersedes 68960-49365i201201
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)&AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
68961BOLT, BACK DOOR STAY
main68961-23010i201008
AUTO & EASY CLOSER DOOR-WITH(POWER BACK DOOR)
68961JBOLT, BACK WINDOW STAY
main68961-20140×2i201008
BACK GLASS-WITH(GLASS HATCH-BACK DOOR)
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-28150i200705-201008
main69350-28160supersedes 69350-28150i200708-201008
COMFORT PACKAGE
69370ELOCK ASSY, BACK WINDOW
main69370-48010i200705-201008
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-48010i200705-201008
8401SWITCH & RELAY & COMPUTER
9010506119
9010506184
9011906897
9011908061
9014880066
9017908096

21 parts on this diagram · 2 diagrams in section
