OIL COOLER & TUBE (ATM)

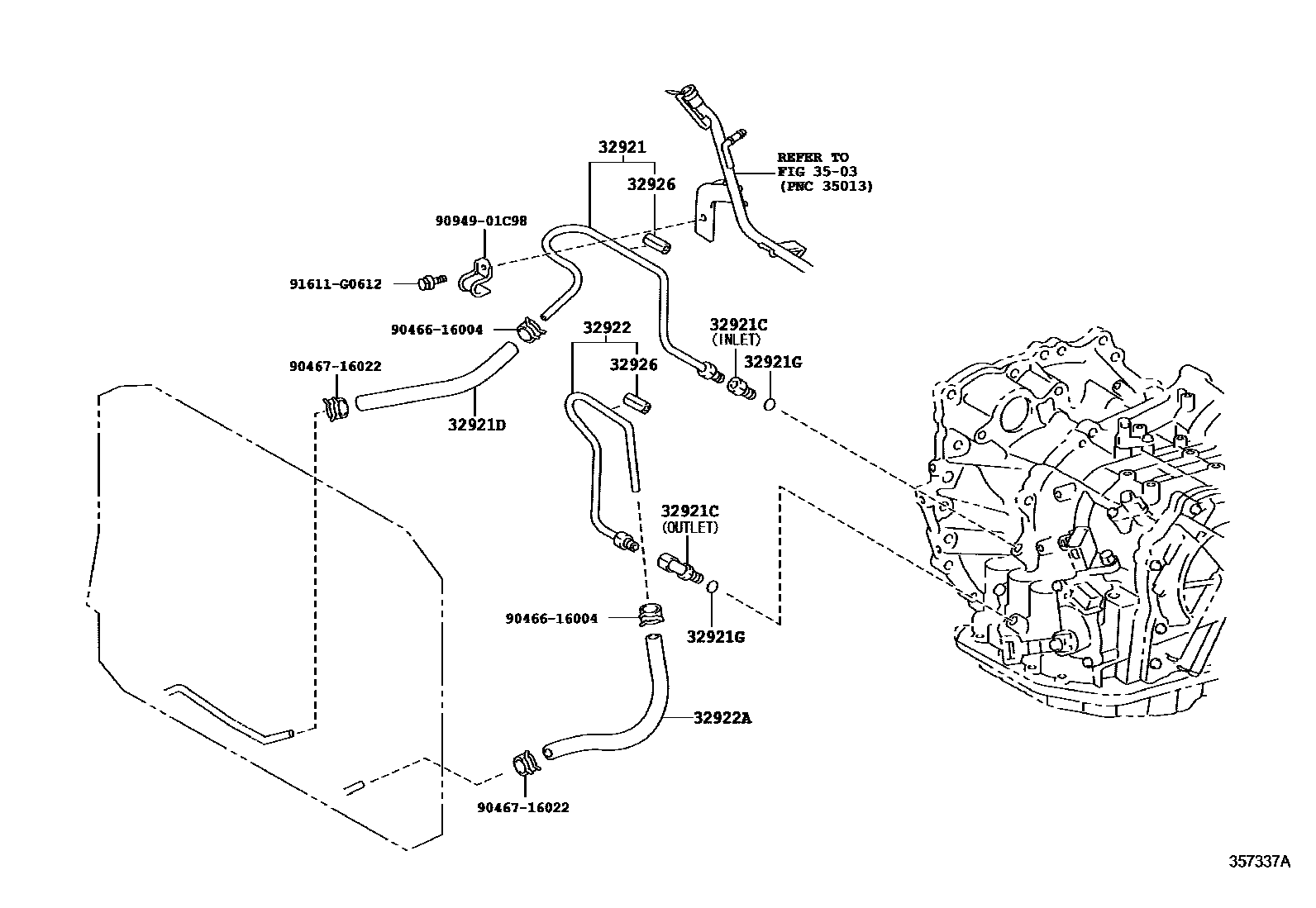

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-48150i200705
32921CUNION(FOR OIL COOLER TUBE)
main90404-14027i200811
NO.1
main90404-16031i200705
INLET
main90407-14032i200811
NO.2
main90407-16010i200705
OUTLET
32921DHOSE(FOR OIL COOLER INLET)
main32943-48110i200705
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i200705
(J)
main90301-11006×2i200811
main90301-A0016×2i200801
(L)
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-48120i200705
32922AHOSE(FOR OIL COOLER OUTLET)
main90445-17174i200705
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-26010×2i200705
L=60,ID=10
3503TRANSMISSION CASE & OIL PAN (ATM)
9046616004
9046716022
9094901C98
91611G0612

12 parts on this diagram · 4 diagrams in section
