FRONT DRIVE SHAFT

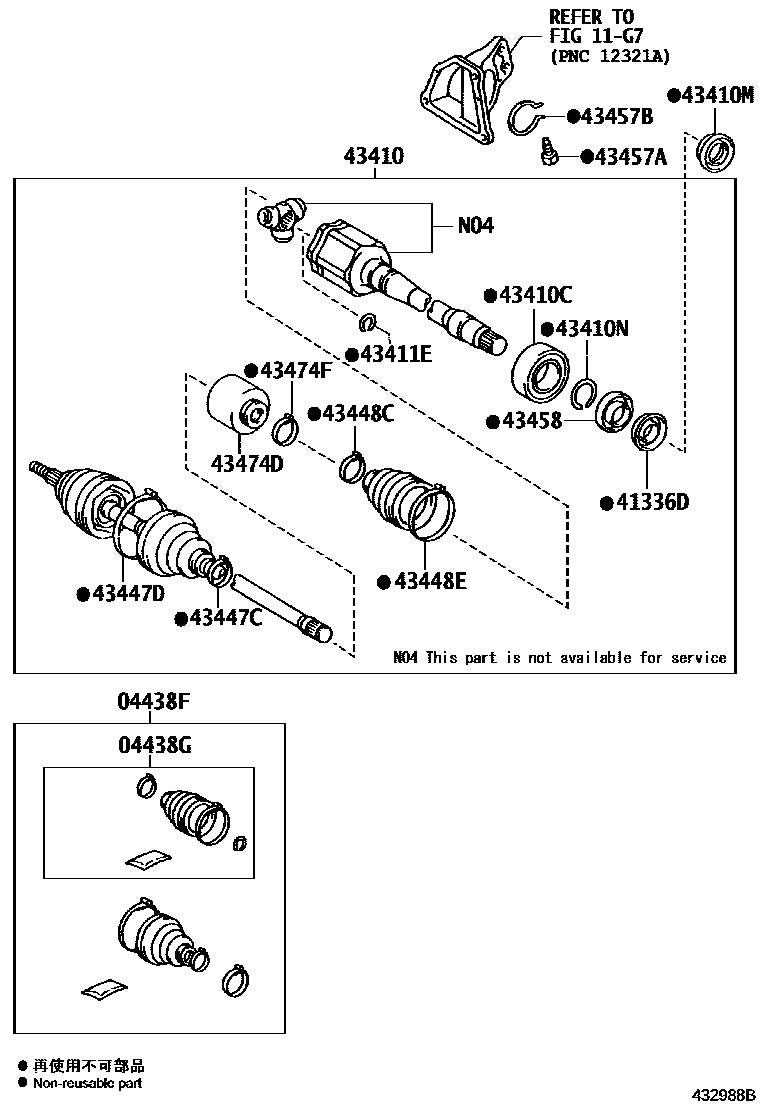

Parts diagram
04438FBOOT KIT, FRONT DRIVE SHAFT, IN & OUTBOARD, RH
main04427-0W081i201309-201509
main04427-0W110i201203-201509
main04428-0E060i200812-201003
main04428-0W060i201004-201203
04438GBOOT KIT, FRONT DRIVE SHAFT INBOARD JOINT, RH
main04438-08130i200812-201203
41336DCOVER, FRONT DRIVE SHAFT DUST, RH
main41336-06020i201203
43410SHAFT ASSY, FRONT DRIVE, RH
main43410-0E040i200812-200909
main43410-0E041i200910-201203
main43410-0W240i200812-201203
main43410-0W250i200903-201203
main43410-0W340i201203
main43410-0W350i201203
43410CBEARING (FOR FRONT DRIVE SHAFT)
main90080-36133i200812-201203
main90363-36006i200812-200902
main90363-A0007i200903-201203
43410MOIL SEAL, FRONT DRIVE SHAFT, RH
main90311-40029i201203-201212
main90311-40038i201212-201509
main90311-40039i201302-201509
main90316-34001i201203-201509
43410NRING, HOLE SNAP (FOR FRONT DRIVE SHAFT RH)
main90080-52013i201203
main90080-52054i201203
43411ERING, SHAFT SNAP (FOR FRONT DRIVE INNER SHAFT INNER RH)
main43425-08040i200812-201203
43447CCLAMP (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-04030i200812-201203
43447DCLAMP, NO.2 (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-06250i200812-201203
43448CCLAMP (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-08070i200812-201203
43448ECLAMP, NO.2 (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-06240i200812-201203
43457ABOLT (FOR DRIVE SHAFT BEARING BRACKET SETTING NO.1)
main90119-10461i200812-201203
*10-1.25PX19.8-8.3
main90901-19060i200812-201203
*10-1.25PX28.5-14.8
43457BRING, HOLE SNAP (FOR DRIVE SHAFT BEARING BRACKET)
main90521-75002i200812-201203
main90521-78002i200812-201203
43458COVER, FRONT DRIVE SHAFT DUST
main43458-06020i201203-201508
43474DDAMPER, FRONT DRIVE SHAFT, RH
main43474-06300i201309
main43474-0W030i200812-200910
main43474-0W080i201203
43474FCLAMP (FOR FRONT DRIVE SHAFT DAMPER RH)
main42345-06100i200812-200910
main42345-06790×2i201309
main42345-0W070i201203

17 parts on this diagram · 5 diagrams in section
