WINDSHIELD WASHER

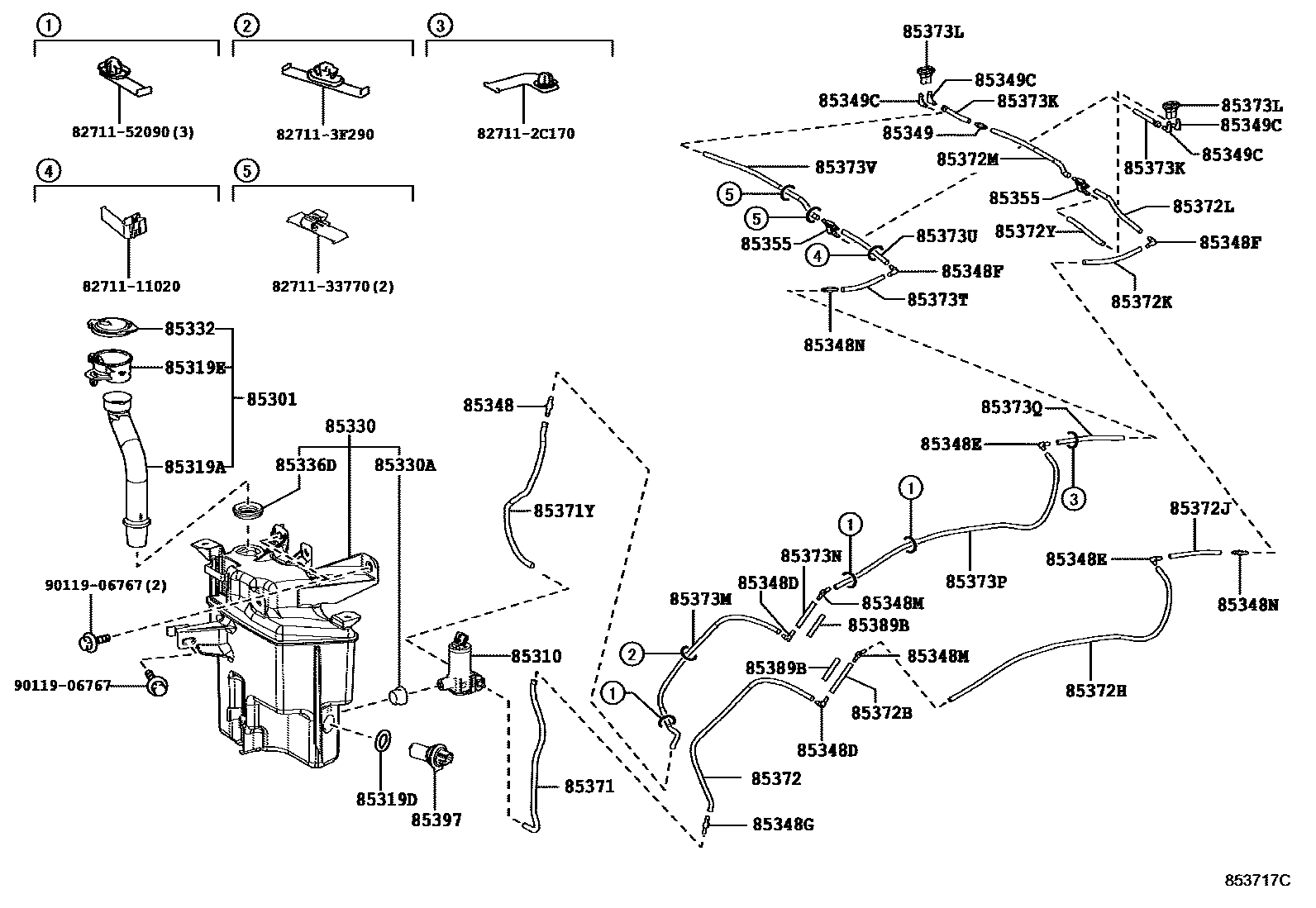

Parts diagram
85301INLET SUB-ASSY, WASHER
main85301-11010i201701-202007
main85301-11011i202008
main85301-11020i201703-202007
main85301-11021i202008
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-11030i201701-201707
main85330-11040i201708
85319AHOSE, INLET
main85319-11010i201701
main85319-11020i201703
85319DPACKING, FRONT WASHER
main85319-33230i201701
85319EINLET WASHER
main85318-11010i201701
main85318-11020i201703
85330JAR ASSY, WINDSHIELD WASHER
main85355-11011supersedes 85315-11010i201701
KOREA SPEC
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i201701
85332CAP, WINDSHIELD WASHER JAR
main85316-11010i201701-202008
main85316-11011i202008
85336DPACKING, WINDSHIELD WASHER JAR
main85336-30160i201701
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i201701
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-20200×2i201701
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85355-20200×2i201701
85348FJOINT, WINDSHIELD WASHER ELBOW, NO.3
main85355-20200×2i201701
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-10260i201701
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-14560×2i201701
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85375-10260×2i201701
85349JOINT, WINDSHIELD WASHER HOSE, NO.1
main85375-10260i201701
85349CJOINT, WINDSHIELD WASHER ELBOW, NO.4
main85355-20200×4i201701
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020×2i201701
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i201701
L=1450(*H,L=300); L=1450(*H,L=300),KOREA SPEC
85371YHOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT), NO.2
main90446-07001i201701
L=1800(*H,L=305); L=1800(*H,L=305),KOREA SPEC
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33299i201701
L=1000(*H,L=400)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i201701
L=1450(*H,L=60)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i201701
L=1450(*H,L=570)
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90099-33080i201701
L=1450(*H,L=90)
85372KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.5
main90099-33080i201701
L=1450(*H,L=115)
85372LHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.6
main90099-33080i201701
L=1450(*H,L=140)
85372MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.7
main90099-33080i201701
L=1450(*H,L=230)
85372YHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.8
main90099-33080i201701
85373KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.9
main90099-33080×2i201701
L=1450(*H,L=70)
85373LGROMMET, WASHER
main85373-11020×2i201701
85373MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.10
main90099-33080i201701
L=1450(*H,L=390)
85373NHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.11
main90099-33080i201701
L=1450(*H,L=50)
85373PHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.12
main90099-33080i201701
L=1450(*H,L=570)
85373QHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.13
main90099-33080i201701
L=1450(*H,L=120)
85373THOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.14
main90099-33080i201701
L=1450(*H,L=85)
85373UHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.15
main90099-33080i201701
L=1450(*H,L=120)
85373VHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.16
main90099-33080i201701
L=1450(*H,L=330)
85389BPROTECTOR, WINDSHIELD WASHER
main85389-11050×2i201701-201808
85397SWITCH ASSY,LEVEL WARNING
main85397-52100i201701
8271111020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827112C170WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271133770WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827113F290WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271152090WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767

46 parts on this diagram · 4 diagrams in section
