REAR DOOR LOCK & HANDLE

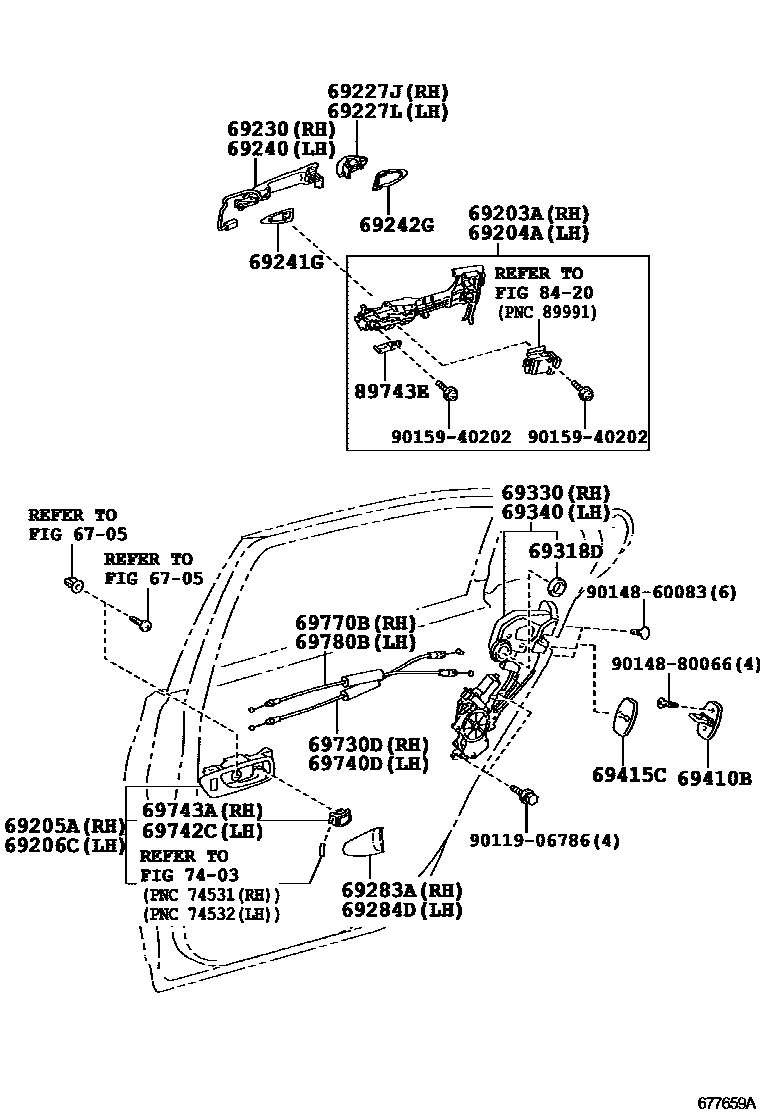

Parts diagram
6705
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-50040i201209
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-50040i201209
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main67607-50230-A2i201209-201708
IVORY,TRIM0#
main67607-50230-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main67608-50230-A2i201209-201708
IVORY,TRIM0#
main67608-50230-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-33060i201209
PLATED
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69228-33040i201209
PLATED
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-33090i201209-201708
PLATED
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-33060i201209-201708
PLATED
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-53010i201209
RH
main69242-53010i201209
LH
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-50030i201209
RH
main69242-50030i201209
LH
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30050-A2i201209-201708
IVORY,TRIM0#
main69283-30050-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30050-A2i201209-201708
IVORY,TRIM0#
main69284-30050-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201209
69330LOCK ASSY, REAR DOOR, RH
main69050-50110i201209
69340LOCK ASSY, REAR DOOR, LH
main69060-50110i201209
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-30060i201209
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-33010i201209-201210
main69415-60020i201210
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-50040i201209
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-50040i201209
69742CKNOB, FRONT DOOR LOCK CONTROL, LH
main69742-50020-A2i201209-201708
IVORY,TRIM0#
main69742-50020-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69743AKNOB, REAR DOOR LOCK CONTROL, RH
main69741-50020-A2i201209-201708
IVORY,TRIM0#
main69741-50020-C0i201209-201708
BLACK,TRIM1#,2#,4#,5#
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-50080i201209
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-50080i201209
7403
8420
89743EBRACKET, ELECTRICAL KEY WIRE HARNESS
main89743-53010i201209-201708
RH
main89743-53020i201209-201708
LH
9011906786
9014860083
9014880066
9015940202

31 parts on this diagram · 1 diagram in section
