WIRING & CLAMP

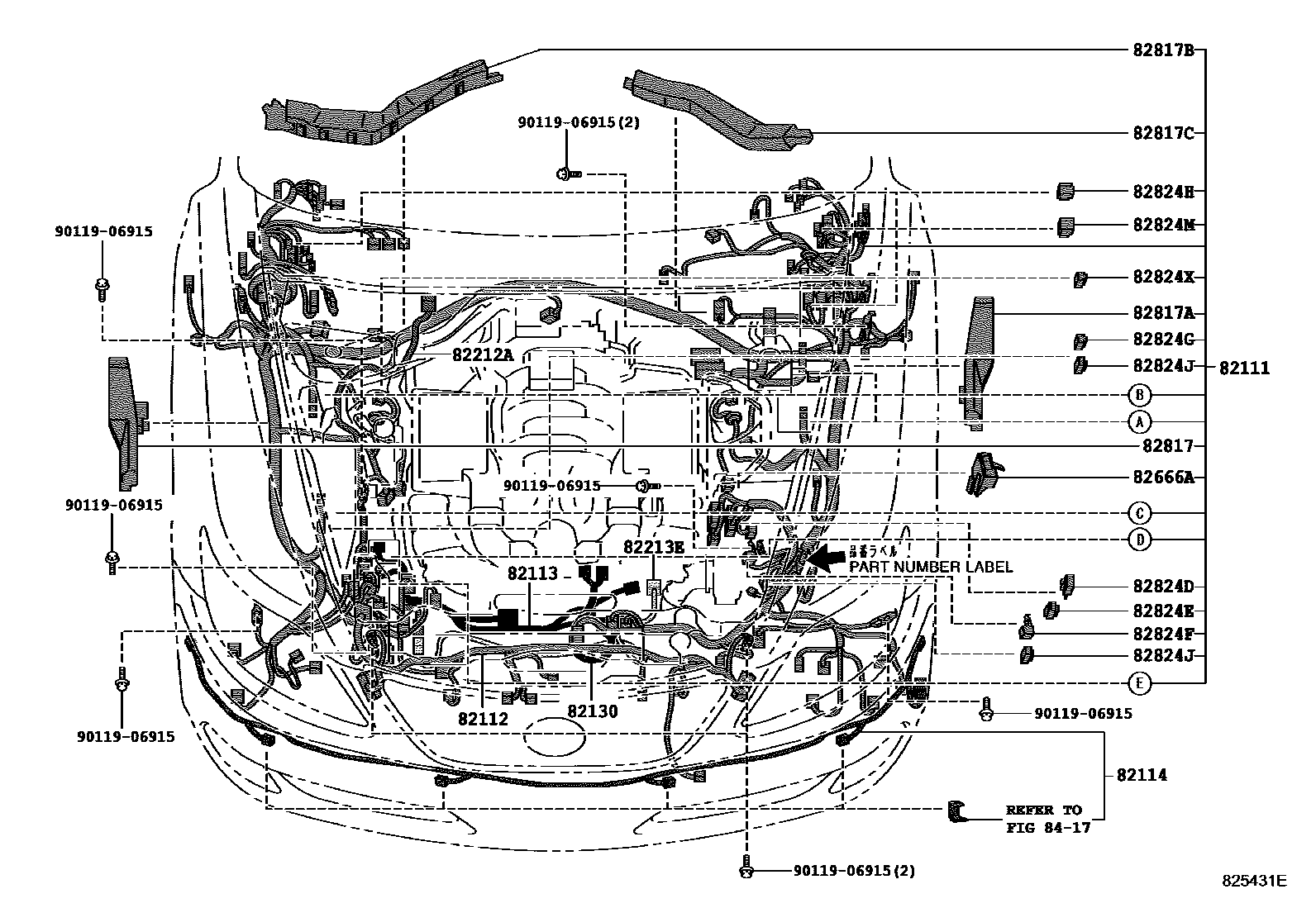

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-50G00supersedes 82111-50G52i200704-200809
BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB); PRE-COLLISION SYSTEM-WITH(*PSB)&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; PRE-COLLISION SYSTEM-WITH(*PSB)&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATEW/POWER SLIDE; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATEW/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEATADJUSTER-OTTOMAN; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEATADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; PRE-COLLISION SYSTEM-WITH(*PSB)&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACKMONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH; WINDSHIELD DEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
main82111-50G01supersedes 82111-50G52i200809-200911
BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB); PRE-COLLISION SYSTEM-WITH(*PSB)&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; PRE-COLLISION SYSTEM-WITH(*PSB)&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATEW/POWER SLIDE; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATEW/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEATADJUSTER-OTTOMAN; PRE-COLLISION SYSTEM-WITH(*PSB)&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEATADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; PRE-COLLISION SYSTEM-WITH(*PSB)&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACKMONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH; WINDSHIELD DEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
main82111-50G20supersedes 82111-50G52i200704-200809
PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION; PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELDDEICER-WITH; PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELDDEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); STABILIZER-ACTIVE STABILIZER SUSPENSION; STABILIZER-ACTIVE STABILIZER SUSPENSION&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELD DEICER-WITH; STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELD DEICER-WITH&BACK MONITOR (REARTELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
main82111-50G21supersedes 82111-50G52i200809-200911
PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION; PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELDDEICER-WITH; PRE-COLLISION SYSTEM-WITH(*PSB)&STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELDDEICER-WITH&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); STABILIZER-ACTIVE STABILIZER SUSPENSION; STABILIZER-ACTIVE STABILIZER SUSPENSION&BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST); STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELD DEICER-WITH; STABILIZER-ACTIVE STABILIZER SUSPENSION&WINDSHIELD DEICER-WITH&BACK MONITOR (REARTELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
main82111-50G50supersedes 82111-50G52i200704-200707
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
main82111-50G51supersedes 82111-50G52i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
main82111-50G52i200809-200911
KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main82111-50P10supersedes 82111-50P20i200911-201009
PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; W(REAR POWER SEAT) & WITHOUT(REAR A/C); W(REAR POWER SEAT) & WITHOUT(REAR A/C)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); W(REAR POWER SEAT) & WITHOUT(REAR A/C)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; W(REAR POWER SEAT) & WITHOUT(REAR A/C)&WINDSHIELD DEICER-WITH; WINDSHIELD DEICER-WITH; WITH(OTTOMAN:4 SEAT); WITH(OTTOMAN:4 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(OTTOMAN:4 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:4 SEAT)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:5 SEAT); WITH(OTTOMAN:5 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(OTTOMAN:5 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:5 SEAT)&WINDSHIELD DEICER-WITH; WITH(REAR POWER SEAT); WITH(REAR POWER SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(REAR POWER SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(REAR POWER SEAT)&WINDSHIELD DEICER-WITH
main82111-50P11supersedes 82111-50P21i201009
PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WINDSHIELD DEICER-WITH; WITH(OTTOMAN:4 SEAT); WITH(OTTOMAN:4 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(OTTOMAN:4 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:4 SEAT)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:5 SEAT); WITH(OTTOMAN:5 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(OTTOMAN:5 SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(OTTOMAN:5 SEAT)&WINDSHIELD DEICER-WITH; WITH(REAR POWER SEAT); WITH(REAR POWER SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); WITH(REAR POWER SEAT)&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; WITH(REAR POWER SEAT)&WINDSHIELD DEICER-WITH
main82111-50P20i200911-201009
VERSION S; VERSION S&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); VERSION S&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; VERSION S&WINDSHIELD DEICER-WITH
main82111-50P21i201009
VERSION S; VERSION S&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); VERSION S&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)&WINDSHIELD DEICER-WITH; VERSION S&WINDSHIELD DEICER-WITH
82112WIRE, ENGINE ROOM, NO.2
main82112-50110supersedes 82112-50101i200704-200809
HEADLAMP-LED & HALOGEN & *AFLS
main82112-50111supersedes 82112-50101i200809-200911
HEADLAMP-LED & HALOGEN & *AFLS
main82112-50120supersedes 82112-50101i200704-200809
PRE-COLLISION SYSTEM-WITH(*PSB)
main82112-50121supersedes 82112-50101i200809-200911
PRE-COLLISION SYSTEM-WITH(*PSB)
main82112-50130supersedes 82112-50101i200704-200809
PRE-COLLISION SYSTEM-WITH(*PSB)&HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *PB)&HEADLAMP-DISCHARGE & HALOGEN & *AFLS& INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED
main82112-50131supersedes 82112-50101i200809-200911
PRE-COLLISION SYSTEM-WITH(*PSB)&HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED
main82112-50320supersedes 82112-50310i200911-201009
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *STC); PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main82112-50321supersedes 82112-50311i201009
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *STC); PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
82113WIRE, ENGINE ROOM, NO.3
main82113-50050i200809-200911
82114WIRE, ENGINE ROOM, NO.4
main82114-50020supersedes 82114-50022i200704-200809
BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
main82114-50021supersedes 82114-50022i200809-200911
BACK MONITOR (REAR TELEVISION CAMERA)-WITH(INTELLIGENT PARKING ASSIST)
82130HARNESS ASSY, CHASSIS WIRE
main82130-50030i200704-200809
82212AHARNESS, AIR CONDITIONER
main82212-50070i200911-201109
main82212-50072i201109
82213EWIRE, HEATER BLOWER
main82213-50030i200911-201109
main82213-50032i201109-201209
82666AHOLDER, CONNECTOR NO.2
main82666-50570i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-50B30i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82817APROTECTOR, WIRING HARNESS, NO.2
main82817-50D40i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82817BPROTECTOR, WIRING HARNESS, NO.3
main82817-50B50i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82817CPROTECTOR, WIRING HARNESS, NO.4
main82817-50B60i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824CONNECTOR, WIRING HARNESS
main82824-50270i200704-200809
82824DCONNECTOR, WIRING HARNESS
main82824-30130i200704-200809
82824ECONNECTOR, WIRING HARNESS
main82824-30170i200704-200809
82824FCONNECTOR, WIRING HARNESS
main82824-48020i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824GCONNECTOR, WIRING HARNESS
main82824-50110i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824HCONNECTOR, WIRING HARNESS
main82824-50350×2i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824JCONNECTOR, WIRING HARNESS
main82824-52280×2i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824MCONNECTOR, WIRING HARNESS
main82824-52290i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
82824XCONNECTOR, WIRING HARNESS
main82824-50300i200708-200809
KOREA SPEC&WINDSHIELD DEICER-WITH&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; KOREA SPEC&WINDSHIELD DEICER-WITH&WITH(REAR COOLER)&REAR SEAT ADJUSTER-OTTOMAN
8417CLEARANCE & BACK SONAR
9011906915
