WIRING & CLAMP

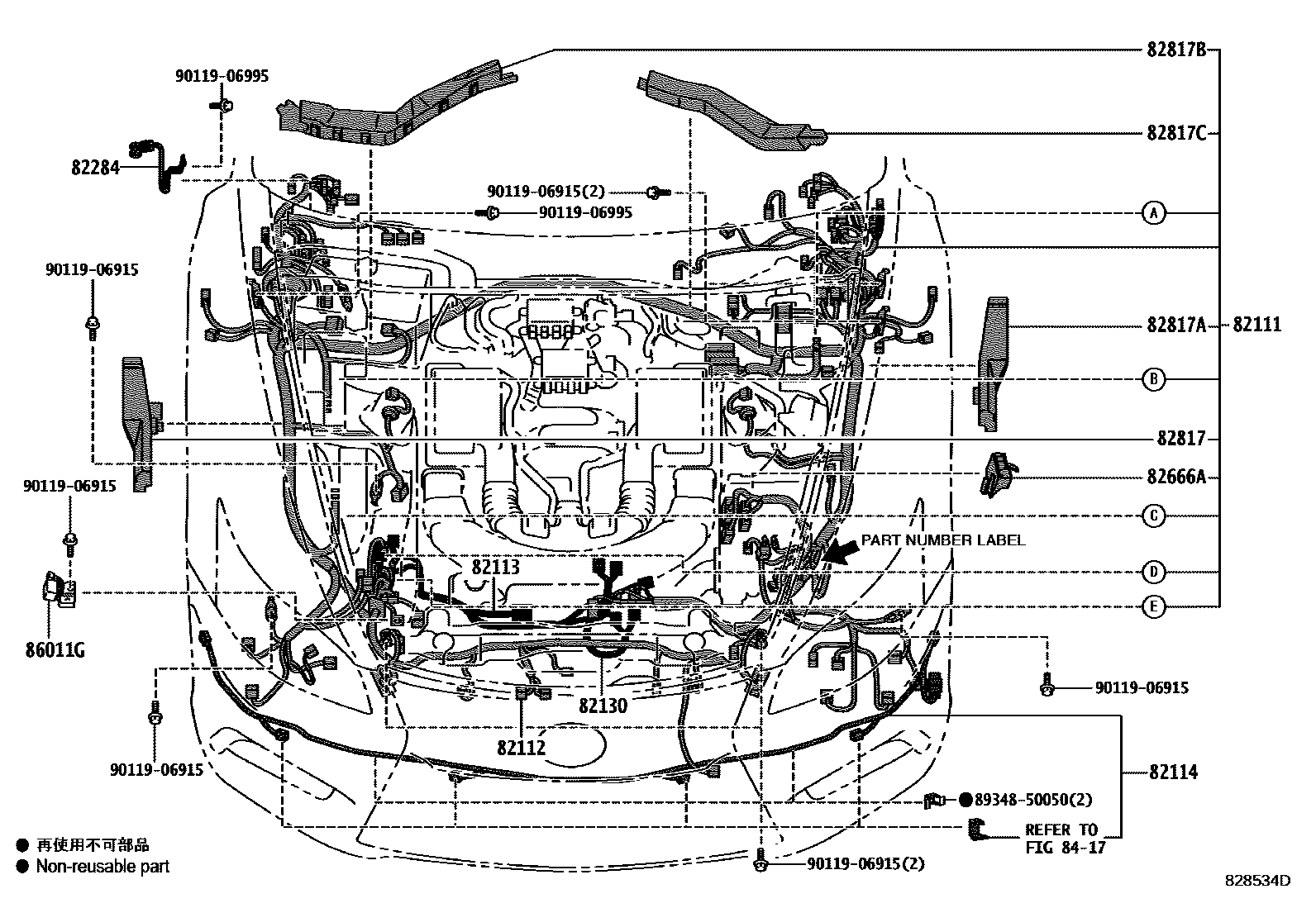

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-50K72i201309-201410
main82111-50K73i201410-201708
main82111-50K80i201209-201301
CANADA SPEC&VERSION C&COLD AREA SPEC; CANADA SPEC&VERSION C&COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; CANADA SPEC&VERSION C&COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; COLD AREA SPEC; COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; HEADLAMP-DISCHARGE & *AFLS & *AHS; HEADLAMP-LED & *AFLS & *AHS; USA DEPENDANCY SPEC&VERSION C&HEADLAMP-DISCHARGE & *AFLS & *AHB; VERSION C&COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; VERSION C&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&HEADLAMP-LED & *AFLS & *AHS
main82111-50K81i201301-201309
CANADA SPEC&VERSION C&COLD AREA SPEC; CANADA SPEC&VERSION C&COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; CANADA SPEC&VERSION C&COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; COLD AREA SPEC; COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; HEADLAMP-DISCHARGE & *AFLS & *AHS; HEADLAMP-LED & *AFLS & *AHS; USA DEPENDANCY SPEC&VERSION C&HEADLAMP-DISCHARGE & *AFLS & *AHB; VERSION C&COLD AREA SPEC&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&COLD AREA SPEC&HEADLAMP-LED & *AFLS & *AHS; VERSION C&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&HEADLAMP-LED & *AFLS & *AHS
main82111-50K82i201309-201708
CANADA SPEC&VERSION C&COLD AREA SPEC; COLD AREA SPEC; USA DEPENDANCY SPEC&VERSION C&HEADLAMP-DISCHARGE & *AFLS & *AHB; USA DEPENDANCY SPEC&VERSION C&HEADLAMP-LED & *AFLS & *AHB
main82111-50Q60i201209-201301
CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE& *AFLS & *AHS; CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE& *AFLS & *AHS; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; USA DEPENDANCY SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; USA DEPENDANCY SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; USA DEPENDANCY SPEC&VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS
main82111-50Q61i201301-201309
CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE& *AFLS & *AHS; CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE& *AFLS & *AHS; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; F SPORT&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT; F SPORT&SUSPENSION-AIR SUSPENTION F SPORT; SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; USA DEPENDANCY SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; USA DEPENDANCY SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; USA DEPENDANCY SPEC&VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS; VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHS; VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHS
main82111-50Q62i201309-201708
CANADA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; CANADA SPEC&VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; F SPORT&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT; F SPORT&SUSPENSION-AIR SUSPENTION F SPORT; USA DEPENDANCY SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; USA DEPENDANCY SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHB; USA DEPENDANCY SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; USA DEPENDANCY SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHB; USA DEPENDANCY SPEC&VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS& *AHB; USA DEPENDANCY SPEC&VERSION L&SUSPENSION-AIR SUSPENTION&HEADLAMP-LED & *AFLS & *AHB; VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; VERSION L&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION
main82111-50Q70i201209-201301
SUSPENSION-AIR SUSPENTION; VERSION C&SUSPENSION-AIR SUSPENTION; VERSION L&SUSPENSION-AIR SUSPENTION
main82111-50Q71i201301-201309
SUSPENSION-AIR SUSPENTION; VERSION C&SUSPENSION-AIR SUSPENTION; VERSION L&SUSPENSION-AIR SUSPENTION
main82111-50Q72i201309-201410
SUSPENSION-AIR SUSPENTION; VERSION C&SUSPENSION-AIR SUSPENTION; VERSION L&SUSPENSION-AIR SUSPENTION
main82111-50Q73i201410-201708
SUSPENSION-AIR SUSPENTION; VERSION C&SUSPENSION-AIR SUSPENTION; VERSION L&SUSPENSION-AIR SUSPENTION
main82111-50Q80i201209-201301
KOREA SPEC&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&F SPORT&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&F SPORT&SUSPENSION-AIR SUSPENTION F SPORT&HEADLAMP-DISCHARGE & *AFLS &*AHB; KOREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE &*AFLS & *AHB; KOREA SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB
main82111-50Q81i201301-201309
KOREA SPEC&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&F SPORT&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&F SPORT&SUSPENSION-AIR SUSPENTION F SPORT&HEADLAMP-DISCHARGE & *AFLS &*AHB; KOREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB; KOREA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE &*AFLS & *AHB; KOREA SPEC&VERSION C&SUSPENSION-AIR SUSPENTION&HEADLAMP-DISCHARGE & *AFLS & *AHB
main82111-50Q82i201309-201708
KOREA SPEC&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; KOREA SPEC&SUSPENSION-AIR SUSPENTION; KOREA SPEC&VERSION C&COLD AREA SPEC&SUSPENSION-AIR SUSPENTION; KOREA SPEC&VERSION C&SUSPENSION-AIR SUSPENTION
main82111-50R00i201209-201301
SUSPENSION-AIR SUSPENTION; SUSPENSION-AIR SUSPENTION F SPORT
main82111-50R01supersedes 82111-50Q91i201301-201309
SUSPENSION-AIR SUSPENTION; SUSPENSION-AIR SUSPENTION F SPORT
main82111-50R02i201309-201708
SUSPENSION-AIR SUSPENTION; SUSPENSION-AIR SUSPENTION F SPORT
main82111-50R10i201209-201301
KOREA SPEC&SUSPENSION-AIR SUSPENTION; KOREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT
main82111-50R11i201301-201309
KOREA SPEC&SUSPENSION-AIR SUSPENTION; KOREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT
main82111-50R12i201309-201410
KOREA SPEC&SUSPENSION-AIR SUSPENTION F SPORT
82112WIRE, ENGINE ROOM, NO.2
main82112-50450supersedes 82112-50440i201209
PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); PRE-COLLISION SYSTEM-WITH(*PB)
main82112-50470supersedes 82112-50460i201209
PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); PRE-COLLISION SYSTEM-WITH(*PB)
82113WIRE, ENGINE ROOM, NO.3
main82113-50030i201209
main82113-50070i201209
82114WIRE, ENGINE ROOM, NO.4
main82114-50050i201209-201708
main82114-50060i201210-201708
F SPORT
82130HARNESS ASSY, CHASSIS WIRE
main82130-50010i201209
SUSPENSION-AIR SUSPENTION; SUSPENSION-AIR SUSPENTION F SPORT&TIRE & DISC WHEEL-245/45R19 8J SUMMER TIRE; SUSPENSION-AIR SUSPENTION&TIRE & DISC WHEEL-245/45R19 8J ALLSEASON TIRE; SUSPENSION-AIR SUSPENTION&TIRE & DISC WHEEL-245/45R19 8J SUMMER TIRE
main82130-50030i201209
SUSPENSION-AIR SUSPENTION; SUSPENSION-AIR SUSPENTION F SPORT&TIRE & DISC WHEEL-245/45R19 8J ALLSEASON TIRE
82284WIRE, EARTH
main82280-50010i201209-201708
82666AHOLDER, CONNECTOR NO.2
main82666-50570i201209
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-50B30i201209
82817APROTECTOR, WIRING HARNESS, NO.2
main82817-50D40i201209
82817BPROTECTOR, WIRING HARNESS, NO.3
main82817-50B50i201209-201708
82817CPROTECTOR, WIRING HARNESS, NO.4
main82817-50B60i201209
8417CLEARANCE & BACK SONAR
86011GCONDENSER
main86516-50010i201209
8934850050RETAINER, ULTRASONIC SENSOR, NO.1
9011906915
9011906995

16 parts on this diagram · 16 diagrams in section
