PARKING BRAKE & CABLE

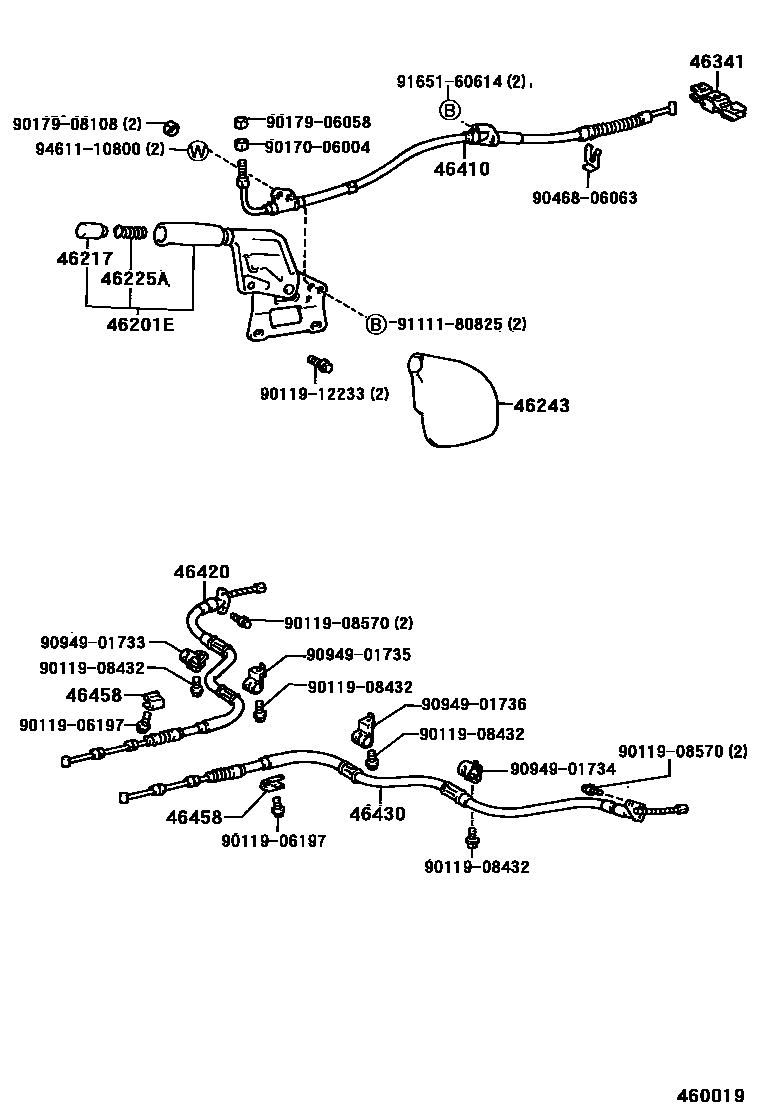

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-24060-03i199108-199401
SHADOW GRAY,TRIM1#
main46201-24060-05i199108-199401
GREIGE,TRIM0#
main46201-24060-07i199108-199401
DARK SPRUCE,TRIM6#
main46201-24070-03i199104-199401
SHADOW GRAY,TRIM1#
main46201-24070-05i199108-199401
W(LEATHER GRIP),GRAIGE,TRIM0#
main46201-24070-07i199104-199401
DARK SPRUCE,TRIM6#
main46201-24100-C0i199608-199709
BLACK,TRIM08,2#
main46201-24100-E0i199401-199608
OAK,TRIM0#
main46201-24100-G0i199401-199608
SPRUCE GRAY,TRIM6#
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-24010-03i199104-199401
SHADOW GRAY,TRIM1#
main46217-24010-05i199104-199401
GREIGE,TRIM0#
main46217-24010-07i199104-199401
DARK SPRUCE,TRIM6#
main46217-24010-C0i199608-199709
BLACK,TRIM08,2#
main46217-24010-E0i199608-199709
OAK,TRIM0#,07; OAK,TRIM07
main46217-24010-G0i199401-199608
SPRUCE GRAY,TRIM6#
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10180i199104
46243COVER, PARKING BRAKE LEVER
main46243-24030-03i199104-199401
SHADOW GRAY,TRIM1#
main46243-24030-05i199104-199401
GREIGE,TRIM0#
main46243-24030-07i199104-199401
DARK SPRUCE,TRIM6#
main46243-24050-C0i199401-199608
BLACK,TRIM2#
main46243-24050-E0i199608-199709
OAK,TRIM0#,07; OAK,TRIM07
main46243-24050-G0i199401-199608
SPRUCE GRAY,TRIM6#
46341EQUALIZER, PARKING BRAKE
main46341-24010i199104
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-24060i199104
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-24050i199104
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-24050i199104
46458RETAINER, CABLE
main46458-28010×2i199601
main46458-50010×2i199104-199601
9011906197
9011908432
9011908570
9011912233
9017006004
9017906058
9017908108
9046806063
9094901733
9094901734
9094901735
9094901736
9111180825
9165160614
9461110800

24 parts on this diagram · 2 diagrams in section
