PARKING BRAKE & CABLE

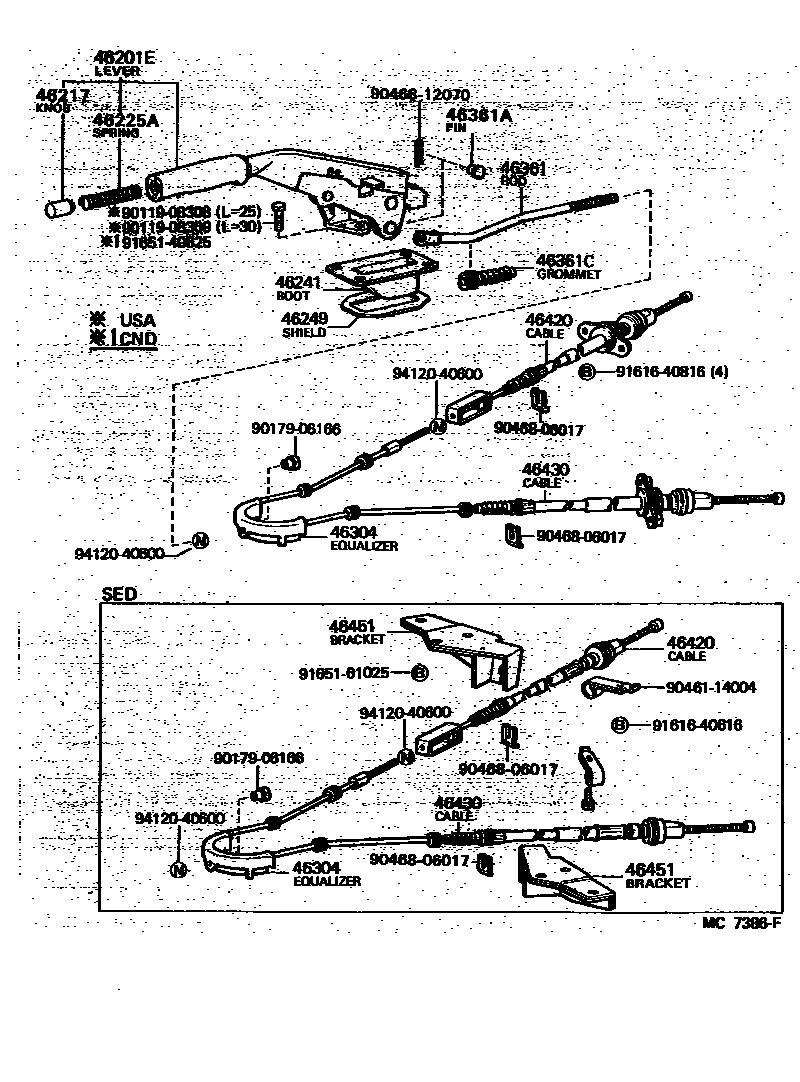

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-22100-01i198009-198104
BLACK,BLACK
main46201-22100-04i198009-198104
BLUE,BLUE
main46201-22100-06i198009-198104
DARK BROWN,BROWN
main46201-22101-01i198104-198108
BLACK,BLACK
main46201-22101-04i198104-198108
BLUE,BLUE
main46201-22101-06i198104-198108
DARK BROWN,BROWN
main46201-22110-01i198009-198104
BLACK,BLACK
main46201-22110-04i198009-198104
BLUE,BLUE
main46201-22110-06i198009-198104
DARK BROWN,BROWN
main46201-22111-01i198104-198108
BLACK,BLACK
main46201-22111-04i198104-198108
BLUE,BLUE
main46201-22111-06i198104-198108
DARK BROWN,BROWN
main46201-22112-01i198108-198208
BLACK,BLACK
main46201-22112-02i198208-198407
DEEP MAROON,RED/MAROON
main46201-22112-04i198108-198201
BLUE,BLUE
main46201-22112-06i198108-198407
DARK BROWN,BROWN
main46201-22112-14i198201-198407
BLUE,BLUE
main46201-22120-01i198108-198208
BLACK,BLACK
main46201-22120-02i198208-198407
DEEP MAROON,RED/MAROON
main46201-22120-04i198108-198201
BLUE,BLUE
main46201-22120-06i198108-198407
DARK BROWN,BROWN
main46201-22120-14i198201-198407
BLUE,BLUE
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-10020-01i198009-198208
BLACK,BLACK
main46217-10020-04i198009-198201
BLUE,BLUE
main46217-10020-06i198208-198407
DARK BROWN,BROWN
main46217-10020-14i198201-198407
BLUE,BLUE
main46217-10020-22i198208-198407
DEEP MAROON,RED/MAROON
main46217-10020-26i198009-198208
DARK BROWN,BROWN
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10745i198009-198407
46241BOOT, PARKING BRAKE LEVER
main46241-14021i198009-198407
46249SHIELD, PARKING BRAKE HOLE
main46249-22020i198009-198407
46304EQUALIZER SUB-ASSY, PARKING BRAKE
main46341-22030i198009-198407
46361ROD, PARKING BRAKE PULL
main46361-22050i198009-198407
46361APIN, PARKING BRAKE PULL ROD
main90240-08037i198009-198407
46361CGROMMET(FOR PARKING BRAKE PULL ROD)
main90480-01429i198009-198407
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-22131i198208-198407
main46420-22190i198009-198208
main46420-23130i198009-198407
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-22050i198009-198208
main46430-22110i198208-198407
main46430-23090i198009-198407
46451BRACKET, CABLE SUPPORT
main46401-22010i198208-198407
RH
main46403-22010i198208-198407
LH
9011908308
9011908309
9017906166
9046114004
9046806017
9046812070
9161640616
9161640816
9165140825
9165161025
9412040600

23 parts on this diagram · 2 diagrams in section
