FUEL INJECTION SYSTEM

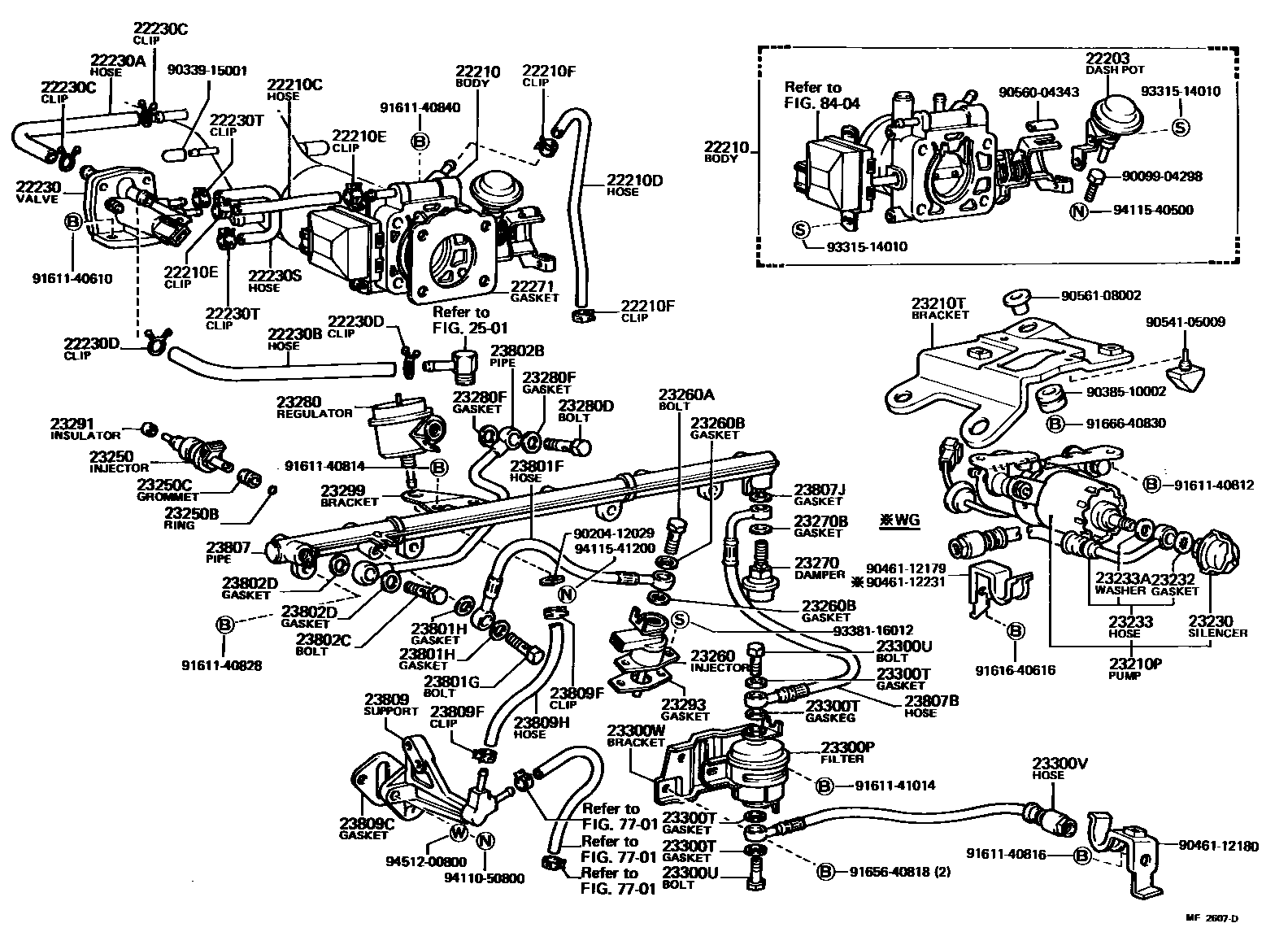

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22203-41020i198009-198208
main22203-43020i198208-198407
main22203-43030i198208-198407
22210BODY ASSY, THROTTLE
main22210-43040i198009-198108
main22210-43140i198108-198208
main22210-43160i198208-198407
main22210-43170i198208-198407
22210CHOSE, WATER BY-PASS, NO.1
main16261-43030i198208-198407
main16281-43010i198009-198208
22210DHOSE, WATER BY-PASS, NO.2
main16264-41050i198009-198208
main16264-43021i198208-198407
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13001i198009-198407
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13001i198009-198407
22230VALVE ASSY, AUXILIARY AIR
main22230-45010i198009-198208
22230AHOSE, AUXILIARY AIR VALVE, NO.1
main17343-41020i198009-198208
22230BHOSE, AUXILIARY AIR VALVE, NO.2
main17344-41010i198009-198208
22230CCLIP, AUXILIARY AIR VALVE HOSE, NO.1
main90467-21152i198009-198208
22230DCLIP, AUXILIARY AIR VALVE HOSE, NO.2
main90467-21152i198009-198208
22230SHOSE, WATER BY-PASS(FOR AUXILIARY AIR VALVE)
main16261-45010i198009-198208
22230TCLAMP OR CLIP, HOSE(FOR WATER BY-PASS)
main90467-13001i198009-198208
22271GASKET, THROTTLE BODY
main22271-41030i198009-198208
main22271-43010i198208-198407
23210PPUMP ASSY, FUEL W/MOTOR & BRACKET
main23210-43020i198009-198407
main23210-45060i198009-198407
23210TBRACKET, FUEL PUMP
main23206-43010i198009-198407
main23206-45030i198009-198407
23230SILENCER ASSY
main23230-26080i198009-198305
main23230-74020i198305-198407
23232GASKET(FOR FUEL PUMP HOSE)
main23232-26080i198009-198204
main23232-41081i198204-198407
23233HOSE, FUEL PUMP
main90999-99068i198009-198204
main90999-99082i198009-198407
main90999-99099i198204-198407
23233AWASHER(FOR FUEL PUMP HOSE)
main90099-01012i198009-198204
main90099-01496i198204-198407
23250INJECTOR ASSY, FUEL
main23209-45011i198401-198407
main23250-45011i198009-198401
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i198009-198407
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i198009-198407
23260INJECTOR ASSY, COLD START FUEL
main23260-43020i198208-198312
main23260-45010i198009-198208
main23260-49075i198312-198407
23260ABOLT, UNION
main90401-10008i198009-198407
23260BGASKET
main90099-01459i198009-198407
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-43010i198208-198407
main23270-70010i198009-198208
23270BGASKET(FOR PULSATION DAMPER HOSE)
main90430-17002i198009-198407
23280REGULATOR ASSY, FUEL PRESSURE
main23280-41030i198009-198208
main23280-43020i198208-198407
23280DBOLT, UNION(FOR FUEL PIPE OR HOSE SET)
main90401-12097i198009-198407
23280FGASKET(FOR FUEL PRESSURE REGULATOR)
main90430-12005i198009-198407
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i198009-198407
23293GASKET, COLD START INJECTOR
main23293-34020i198009-198208
main23293-43010i198208-198407
23299BRACKET, FUEL PRESSURE REGULATOR
main23299-41021i198009-198208
23300PFILTER, FUEL(FOR EFI)
main23300-43020i198208-198301
main23300-43040i198108-198208
main23300-45060i198009-198108
main23300-49025i198301-198308
main23300-49065i198308-198407
23300TGASKET(FOR FUEL FILTER)
main90430-12005i198009-198407
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i198009-198407
23300VHOSE, FUEL(FOR FUEL INLET)
main90923-01238i198009-198208
main90923-01267i198208-198407
23300WBRACKET, FUEL FILTER
main23264-41010i198009-198208
main23264-43010i198208-198407
23801FHOSE, FUEL, NO.1
main90923-01220i198009-198208
main90923-01250i198208-198407
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-10008i198208-198407
main90401-12097i198009-198208
23801HGASKET(FOR FUEL PIPE)
main90099-01459i198208-198407
main90430-12005i198009-198208
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-41010i198009-198208
main23802-43010i198208-198407
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-12097i198009-198407
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-12005i198009-198407
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-45020i198009-198208
main23814-43020i198208-198407
23807BHOSE, FUEL DELIVERY PIPE
main90923-01244i198009-198208
23807JGASKET, PIPE FUEL DELIVARY INLET
main90430-14002i198009-198407
23809SUPPORT SUB-ASSY, FUEL PIPE
main23849-41021i198009-198308
main23849-41050i198308-198407
23809CGASKET, FUEL PIPE SUPPORT
main90923-05004i198009-198308
23809FCLIP(FOR FUEL PIPE SUPPORT)
main90467-13001i198009-198407
23809HHOSE, FUEL PIPE SUPPORT TO REGULATOR
main23271-43030i198208-198310
main23271-43050i198310-198407
main95335-08019i198009-198208
2501
7701
8404
9009904298
9020412029
9033915001
9038510002
9046112179
9046112180
9046112231
9054105009
9056004343
9056108002
9161140610
9161140812
9161140814
9161140816
9161140828
9161140840
9161141014
9161640616
9165640818
9166640830
9331514010
9338116012
9411050800
9411540500
9411541200
9451200800

81 parts on this diagram · 4 diagrams in section
