LOCK CYLINDER SET

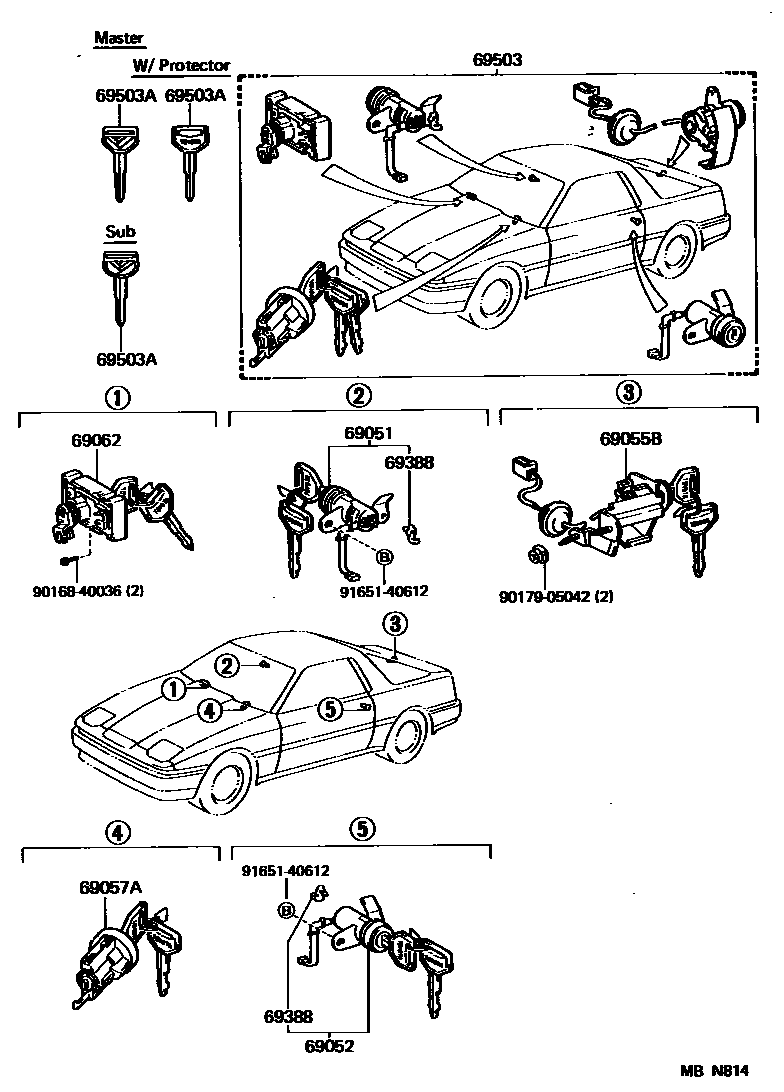

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-14171i198808-198908
main69051-14172i198908-199305
main69051-14180i198808-198908
main69051-14181i198908-199008
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-14161i198808-198908
main69052-14162i198908-199305
main69052-14170i198808-198908
main69052-14171i198908-199008
69055BCYLINDER & KEY SET, BACK DOOR LOCK
main69055-14291i198808-198810
main69055-14292i198810-198908
main69055-14301i198808-198810
main69055-14302i198810-198908
main69055-14320i198908-199305
main69055-14330i198908-199008
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-14140i199008-199305
main69057-20140i198808-198908
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-14110-02i198808-198908
MAROON,TRIM3#
main69056-14110-03i198808-198908
MEDIUM GRAY METALLIC,TRIM1#
main69056-14110-04i198808-198908
DEEP BLUE,TRIM8#
main69056-14110-06i198808-198901
BROWN,TRIM4#
main69056-14111-02i198908-199008
MAROON,TRIM3#
main69056-14111-03i198908-199008
MEDIUM GRAY,TRIM1#
main69056-14111-04i198908-199008
DEEP BLUE,TRIM8#
main69056-14111-06i199008-199108
BROWN,TRIM4#
main69056-14111-12i199008-199305
DEEP RED,TRIM3#
main69056-14111-13i199008-199305
SHADOW GRAY,TRIM1#
69388SNAP, ROD(FOR DOOR LOCK)
main69759-30040i198908-199008
RH
main69759-30050i198908-199008
LH
69503CYLINDER SET, LOCK
main69005-14602-02i198808-198810
MAROON,TRIM3#
main69005-14602-03i198808-198810
MEDIUM GRAY,TRIM1#
main69005-14602-04i198808-198810
DEEP BLUE,TRIM8#
main69005-14602-06i198808-198810
BROWN,TRIM4#
main69005-14603-02i198810-198908
MAROON,TRIM3#
main69005-14603-03i198810-198908
MEDIUM GRAY,TRIM1#
main69005-14603-04i198810-198908
DEEP BLUE,TRIM8#
main69005-14603-06i198901-198908
BROWN,TRIM4#
main69005-14611-02i198808-198810
MAROON,TRIM3#
main69005-14611-03i198808-198810
MEDIUM GRAY,TRIM1#
main69005-14611-04i198808-198810
DEEP BLUE,TRIM8#
main69005-14611-06i198808-198810
BROWN,TRIM4#
main69005-14612-02i198810-198908
MAROON,TRIM3#
main69005-14612-03i198810-198908
MEDIUM GRAY,TRIM1#
main69005-14612-04i198810-198908
DEEP BLUE,TRIM8#
main69005-14612-06i198810-198901
BROWN,TRIM4#
main69005-14630-02i198908-199008
MAROON,TRIM3#
main69005-14630-03i198908-199008
MEDIUM GRAY,TRIM1#
main69005-14630-04i198908-199305
DEEP BLUE,TRIM8#
main69005-14630-06i198908-199108
BROWN,TRIM4#
main69005-14630-12i199008-199305
DEEP RED,TRIM3#
main69005-14630-13i199008-199305
SHADOW GRAY,TRIM1#
main69005-14640-02i198908-199008
MAROON,TRIM3#
main69005-14640-03i198908-199008
MEDIUM GRAY,TRIM1#
main69005-14640-04i198908-199008
DEEP BLUE,TRIM8#
main69005-14640-06i198908-199008
BROWN,TRIM4#
main69005-14640-12i199008-199305
DEEP RED,TRIM3#
main69005-14640-13i199008-199305
SHADOW GRAY,TRIM1#
69503AKEY, BLANK
main90999-00085i198808-198908
MASTER KEY
main90999-00094i198808-198908
SUB KEY
main90999-00106i198808-198908
MASTER KEY,W(*68)
main90999-00153i198908-199008
main90999-00154i199008-199305
SUB KEY
main90999-00174i198908-199008
MASTER KEY,W(*68)
9016840036
9017905042
9165140612

11 parts on this diagram · 1 diagram in section
