INTERIOR LAMP

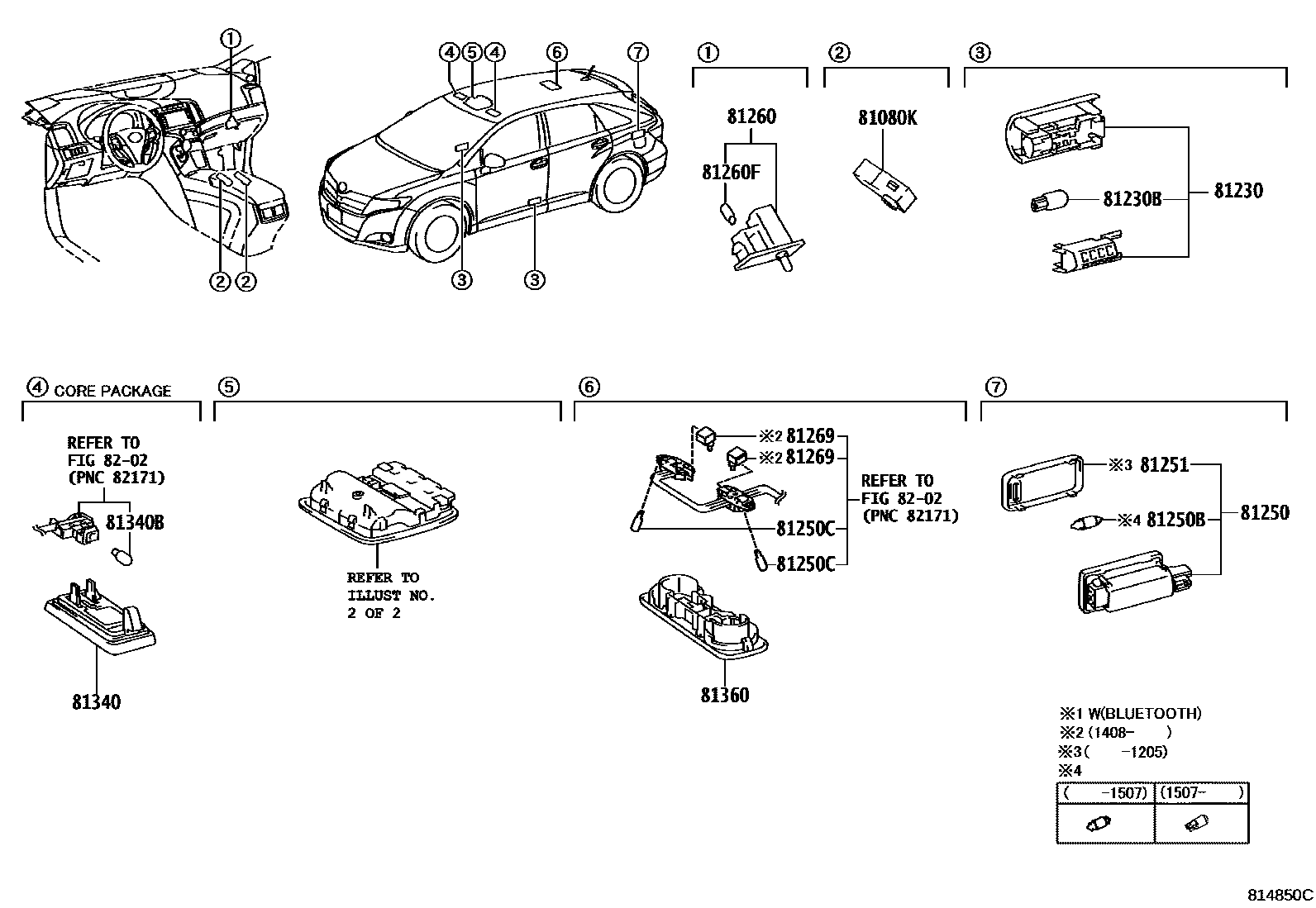

Parts diagram
81080KLAMP ASSY, CONSOLE BOX ILLUMINATION
main81080-22040×4i201204-201205
81230LAMP ASSY, COURTESY
main81230-06040×2i201308
main81230-47010×2i201205-201307
81230BBULB(FOR COURTESY LAMP)
main90981-12010×2i200811-201205
12V 5W
81250LAMP ASSY, ROOM, NO.2
main81330-58010i201507
main81250-48010i200811-201205
WITH
81250BBULB, ROOM LAMP, NO.2
main99132-12050i201507
12V 5W
main99132-13050i201209-201507
12V 5W
81250CBULB, SPOT LAMP
main90981-11062×2i200811-201205
12V 8W
81251LENS, ROOM LAMP, NO.2
main81251-48010i200811-201205
WITH
81260LAMP ASSY, GLOVE BOX
main81260-33030i200811-201205
81260FBULB(FOR GLOVE BOX LAMP)
main90981-11018i201205
12V 1.2W W/O SOCKET
81269SWITCH, MAP LAMP
main84532-58010×2i201408
81340LAMP ASSY, VANITY
main81340-06030×2i201509
main81340-30100-A1×2i201205-201408
IVORY,TRIM0#
main81340-30100-B0×2i201205-201408
LT.GRAY,TRIM1#,2#
main81340-30110×2i201408-201508
81340BBULB (FOR VANITY LAMP)
main90981-11062×2i200811-200911
12V 8W,CORE PACKAGE&AUDIO-6CD CHANGER,6SPEAKER; 12V 8W,CORE PACKAGE&MOON ROOF-WITH&AUDIO-6CD CHANGER,6SPEAKER; 12V 8W,CORE PACKAGE&WITH(HID)&AUDIO-6CD CHANGER,6SPEAKER; 12V 8W,CORE PACKAGE&WITH(HID)&MOON ROOF-WITH&AUDIO-6CD CHANGER,6SPEAKER
81360LAMP ASSY, STEP OR SPOT
main81360-06060-A0i201408-201612
IVORY,TRIM0#
main81360-06060-B1i201408-201612
LT.GRAY,TRIM1#,2#
main81360-30040-A2i200811-200903
IVORY,TRIM0#
main81360-30040-B0i200811-200903
LT.GRAY,TRIM1#
main81360-30050-A2i201205-201407
IVORY,TRIM0#
main81360-30050-B1i200904-201205
LT.GRAY,TRIM1#
8202WIRING & CLAMP

14 parts on this diagram · 2 diagrams in section
