OIL COOLER & TUBE (ATM)

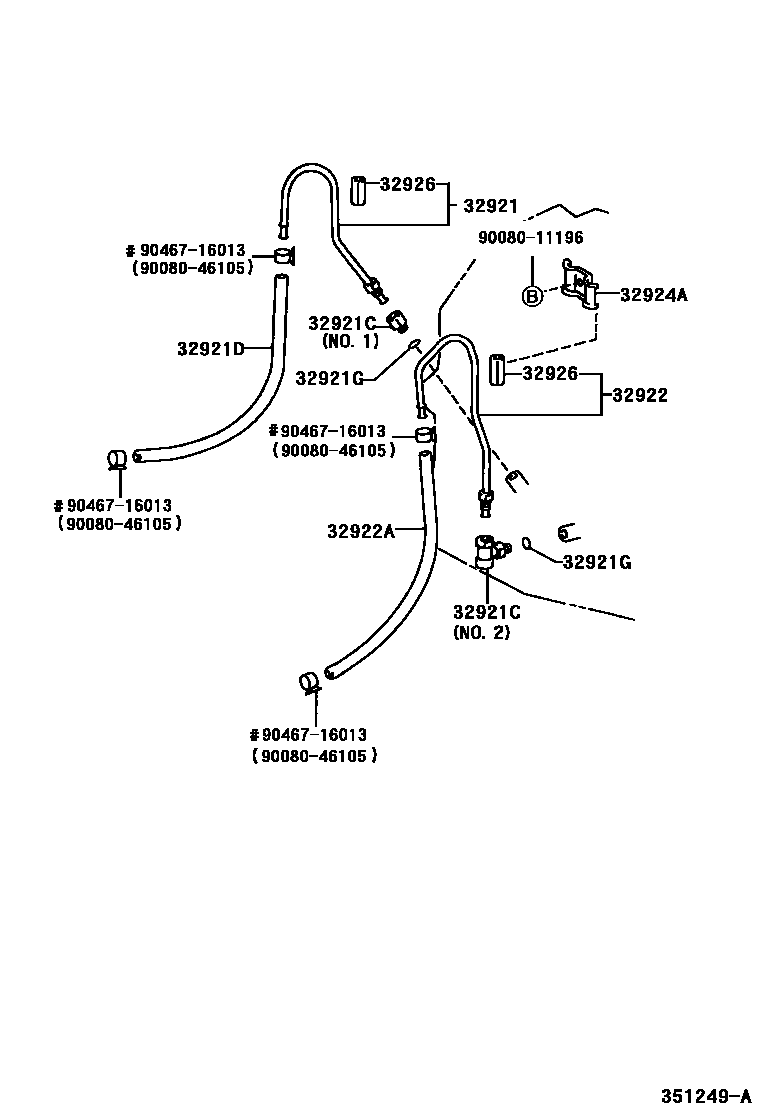

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-06090i199806-200212
main32921-06100i200107-200212
main32921-06110i199806-200107
32921CUNION(FOR OIL COOLER TUBE)
main32901-32050i199806-200212
NO.2
main32901-32060i199806-200107
NO.2
main90404-16031i199806-200212
NO.1
main90407-16010i200107-200212
NO.2
32921DHOSE(FOR OIL COOLER INLET)
main32941-33040i199806-200212
main90080-44123i200107-200212
main90445-17112i199806-200107
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i199806-200212
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-06080i199806-200107
main32922-06090i200107-200212
main32922-06100i199806-200212
32922AHOSE(FOR OIL COOLER OUTLET)
main90080-44126i200107-200212
main90445-17106i199806-200212
32924CLAMP, OIL COOLER TUBE, NO.2
main32923-20111i199806-200107
32924ACLAMP(FOR OIL COOLER TUBE, NO.2)
main90462-12074i199806-200212
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-04010×2i200107-200212
L=36,ID=10
main32926-30020×2i199806-200212
L=35,ID=10
9008011196
9008046105
9046716013

12 parts on this diagram · 4 diagrams in section
