WINDSHIELD WASHER

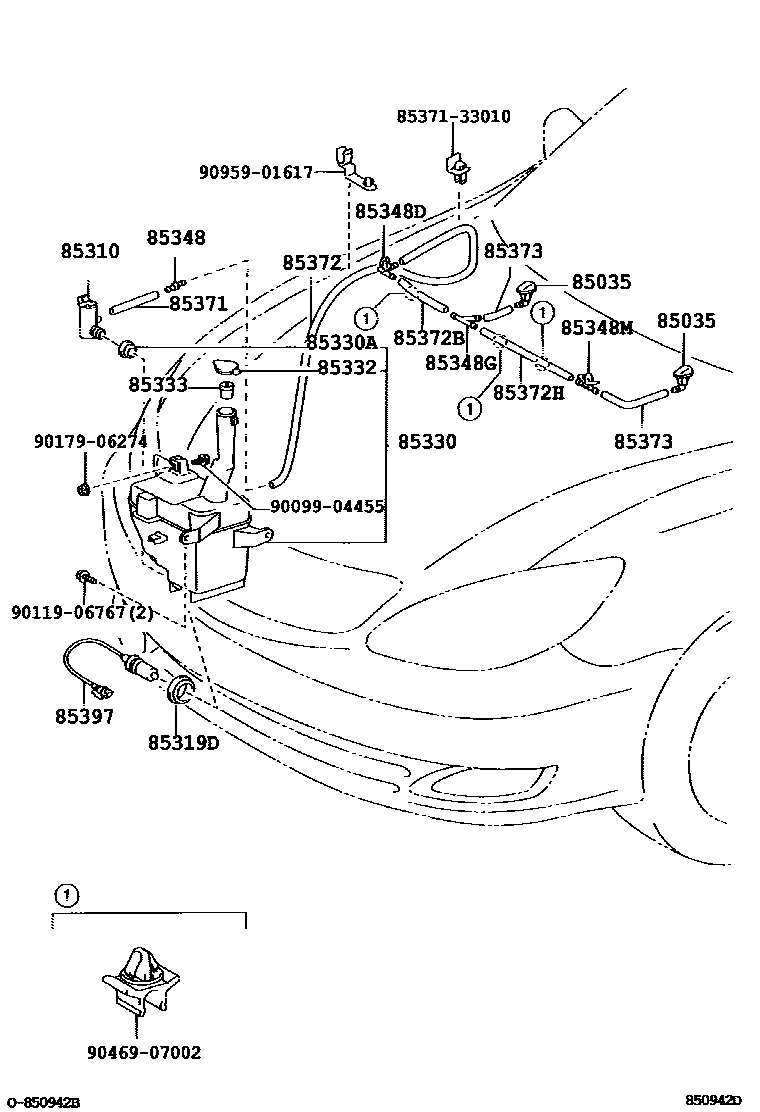

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-AA040×2i200107-200204
main85381-AA041×2i200204-200301
main85381-AA042×2i200301-200406
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-33020i200107-200406
85319DPACKING, FRONT WASHER
main85319-33230i200107-200301
85330JAR ASSY, WINDSHIELD WASHER
main85315-33250i200107-200301
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i200107-200301
85332CAP, WINDSHIELD WASHER JAR
main85316-16070i200107-200301
85333FILTER, WINDSHIELD WASHER JAR
main85333-12470i200107-200406
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85334-22470i200107-200301
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85376-10250i200107-200301
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85348-14390i200107-200301
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-20800i200107-200301
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33075i200107-200301
L=1100(*H,L=100)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33803i200107-200301
L=1730
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200107-200301
L=1450(*H,L=350)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i200107-200301
L=1450(*H,L=520)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-33024×2i200107-200406
L=170
85397SWITCH ASSY,LEVEL WARNING
main85397-33230i200107-200301
8537133010HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
9009904455
9011906767
9017906274
9046907002
9095901617

23 parts on this diagram · 1 diagram in section
