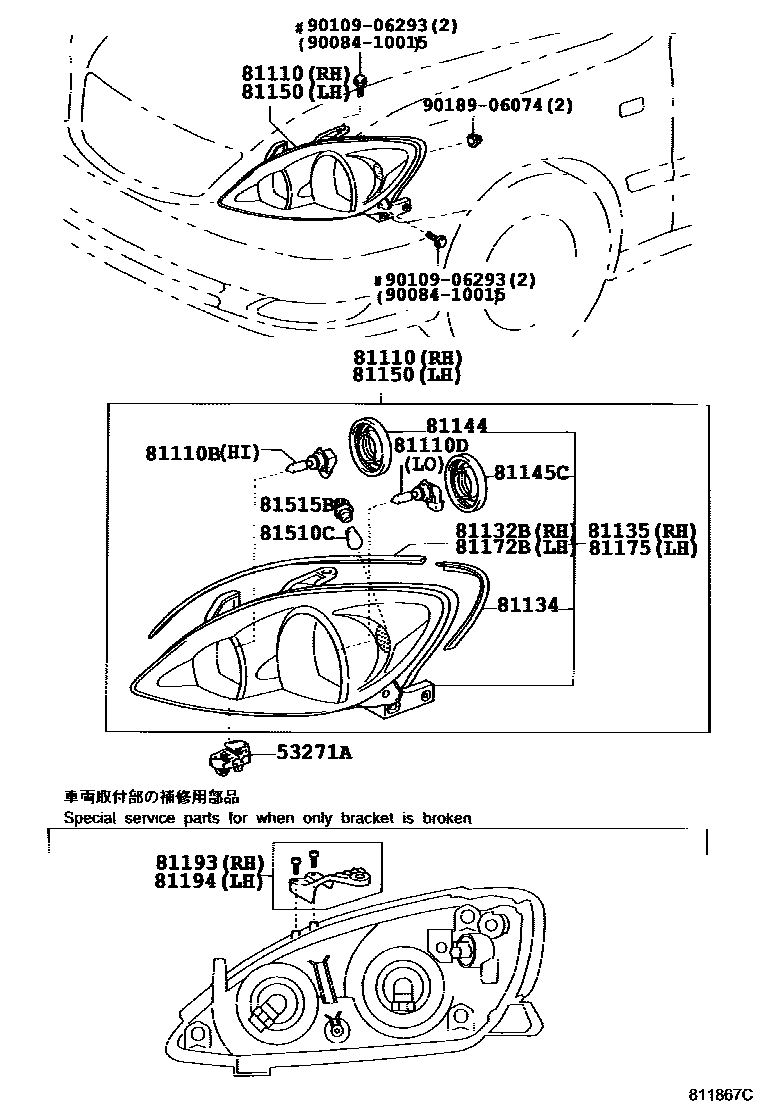

HEADLAMP

0001 1 0002 1

53271ABRACKET, HEADLAMP MOUNTING

main53271-44010iACV30,MCV3#..JPP200107-200406

81110HEADLAMP ASSY, RH

main81110-AA030iACV30,MCV30..JPP..(LE,XLE)200107-200202

sub81110-AA060

main81110-AA040iACV30,MCV30..JPP..SE200107-200202

sub81110-AA070

main81110-AA060iACV30,MCV30..JPP..(LE,XLE)200202-200406

main81110-AA070iACV30,MCV3#..JPP..SE200202-200406

81110BBULB(FOR HEADLAMP, NO.1)

main90080-81041iACV30,MCV3#..JPP200107-200601

12V 65W

sub90981-13046

81110DBULB(FOR HEADLAMP, NO.2)

main90981-13047iACV30,MCV3#..JPP200107-200601

12V 51W,HALOGEN

81132BGASKET, HEADLAMP LENS

main81132-AA030iACV30,MCV30..JPP200107-200406

81134GASKET, HEADLAMP

main81134-AA030iACV30,MCV30..JPP200107-200202

RH

sub81134-AA060

main81134-AA060iACV30,MCV3#..JPP200202-200406

RH

main81174-AA030iACV30,MCV30..JPP200107-200202

LH

sub81174-AA060

main81174-AA060iACV30,MCV3#..JPP200202-200406

LH

81135UNIT ASSY, HEADLAMP, RH

main81130-33540iACV30,MCV30..JPP..(LE,XLE)200406

main81130-33550iACV30,MCV31..JPP..SE200406

main81130-AA030iACV30,MCV30..JPP..(LE,XLE)200107-200202

sub81130-AA060

main81130-AA040iACV30,MCV30..JPP..SE200107-200202

sub81130-AA070

main81130-AA060iACV30,MCV30..JPP..(LE,XLE)200202-200406

main81130-AA070iACV30,MCV3#..JPP..SE200202-200406

81144COVER, HEADLAMP, NO.1

main90069-81008iACV30,MCV3#..JPP200202-200406

81145CCOVER, HEADLAMP SOCKET, NO.2

main90069-81008iACV30,MCV30..JPP200107-200406

81150HEADLAMP ASSY, LH

main81150-AA030iACV30,MCV30..JPP..(LE,XLE)200107-200202

sub81150-AA060

main81150-AA040iACV30,MCV30..JPP..SE200107-200202

sub81150-AA070

main81150-AA060iACV30,MCV30..JPP..(LE,XLE)200202-200406

main81150-AA070iACV30,MCV30..JPP..SE200202-200406

81172BGASKET, HEADLAMP LENS

main81172-AA030iACV30,MCV3#..JPP200107-200406

81175UNIT ASSY, HEADLAMP, LH

main81170-33530iACV30,MCV30..JPP..(LE,XLE)200406

main81170-33540iACV30,MCV31..JPP..SE200406

main81170-AA030iACV30,MCV30..JPP..(LE,XLE)200107-200202

sub81170-AA060

main81170-AA040iACV30,MCV30..JPP..SE200107-200202

sub81170-AA070

main81170-AA060iACV30,MCV30..JPP..(LE,XLE)200202-200406

main81170-AA070iACV30,MCV3#..JPP..SE200202-200406

81193RETAINER, HEADLAMP PROTECTOR, UPPER RH

main81193-33020iACV30,MCV3#..JPP200107-200406

81194RETAINER, HEADLAMP PROTECTOR, UPPER LH

main81194-33020iACV30,MCV3#..JPP200107-200406

81510CBULB (FOR FRONT TURN SIGNAL LAMP)

main90084-98061iACV30,MCV30..JPP200107-200406

12V 30/8W

81515BSOCKET, FRONT TURN SIGNAL LAMP

main90069-81003iACV30,MCV3#..JPP200107-200406

main90075-60028iACV30,MCV3#..JPP200406

9008410015

main90084-10015

9010906293

main90109-06293

9018906074

main90189-06074

19 parts on this diagram · 2 diagrams in section
