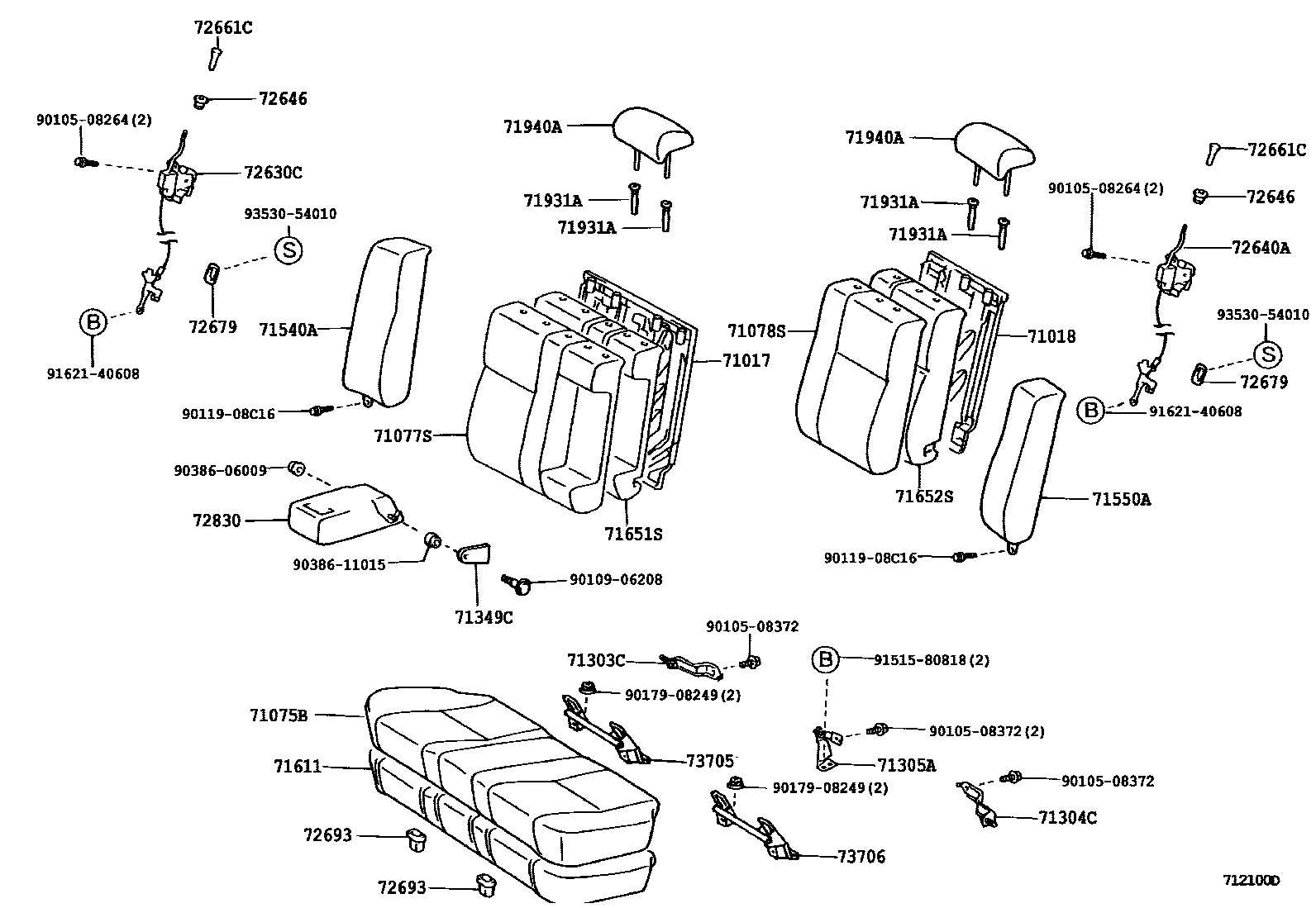

REAR SEAT & SEAT TRACK

0001 1 0002 1

71017FRAME SUB-ASSY, REAR SEATBACK, RH

main71017-33140iACV30,MCV3#..JPP200107-200406

main71017-33150iACV30,MCV3#..JPP200406

71018FRAME SUB-ASSY, REAR SEATBACK, LH

main71018-33080iACV30,MCV3#..JPP200406

71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)

main71075-33430-B0iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE-COMFORT SEAT I,TRIM1#

main71075-33430-E0iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN-COMFORT SEAT IN,TRIM4#

main71075-33431-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE-COMFORT SEAT I,TRIM1#

main71075-33431-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN-COMFORT SEAT IN,TRIM4#

main71075-33440-B0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71075-33440-E0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71075-33450-B1iACV30,MCV30..JPP..SE200107-200307

DK. GRAY SPORT INSER,TRIM1#

main71075-33450-E0iACV30,MCV30..JPP..SE200107-200307

FAWN SPORT INSERT,TRIM4#

main71075-33480-B0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK. GRAY,TRIM1#

main71075-33480-E0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71075-33580-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71075-33600-B0iACV30,MCV31..JPP..SE200307-200406

DK. GRAY SPORT INSERT,TRIM1#

main71075-33600-E0iACV30,MCV31..JPP..SE200307-200406

FAWN SPORT INSERT,TRIM4#

main71075-33620-B0iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main71075-33620-E0iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

main71075-33630-B0iACV30,MCV30..JPP..XLE200406-200409

LEATHER,STONE,TRIM9#

main71075-33630-E0iACV30,MCV30..JPP..XLE200406-200409

LEATHER,FAWN,TRIM4#

main71075-33640-B0iACV30,MCV31..JPP..SE200406-200409

LEATHER,DK.GRAY,TRIM9#

main71075-33640-E0iACV30,MCV31..JPP..SE200406-200409

LEATHER,FAWN,TRIM4#

main71075-33720-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main71075-33720-E0iACV30,MCV31..JPP..SE200406

FAWN,TRIM4#

main71075-33740-B0iACV30,MCV30..JPP..XLE200409-200601

LEATHER,STONE,TRIM9#

main71075-33740-E0iACV30,MCV30..JPP..XLE200409-200601

LEATHER,FAWN,TRIM4#

main71075-33750-B0iACV30,MCV31..JPP..SE200409-200601

LEATHER,DK.GRAY,TRIM9#

main71075-33750-E0iACV30,MCV31..JPP..SE200409-200601

LEATHER,FAWN,TRIM4#

71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)

main71077-33600-B0iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE-COMFORT SEAT I,TRIM1#

main71077-33600-E0iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN-COMFORT SEAT IN,TRIM4#

main71077-33601-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE-COMFORT SEAT I,TRIM1#

main71077-33601-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN-COMFORT SEAT IN,TRIM4#

main71077-33610-B0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71077-33610-E0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71077-33620-B1iACV30,MCV30..JPP..SE200107-200307

DK. GRAY SPORT INSER,TRIM1#

main71077-33620-E0iACV30,MCV30..JPP..SE200107-200307

FAWN SPORT INSERT,TRIM4#

main71077-33660-B0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK. GRAY,TRIM1#

main71077-33660-E0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71077-33760-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71077-33780-B0iACV30,MCV31..JPP..SE200307-200406

DK. GRAY SPORT INSERT,TRIM1#

main71077-33780-E0iACV30,MCV31..JPP..SE200307-200406

FAWN SPORT INSERT,TRIM4#

main71077-33800-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main71077-33800-E0iACV30,MCV31..JPP..SE200406

FAWN,TRIM4#

main71077-33810-B1iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main71077-33810-E1iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

main71077-33820-B1iACV30,MCV30..JPP..XLE200406

LEATHER,STONE,TRIM9#

main71077-33820-E0iACV30,MCV30..JPP..XLE200406

LEATHER,FAWN,TRIM4#

main71077-33830-B0iACV30,MCV31..JPP..SE200406

LEATHER,DK.GRAY,TRIM9#

main71077-33830-E0iACV30,MCV31..JPP..SE200406

LEATHER,FAWN,TRIM4#

71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)

main71078-33400-B0iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE-COMFORT SEAT I,TRIM1#

main71078-33400-E0iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN-COMFORT SEAT IN,TRIM4#

main71078-33401-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE-COMFORT SEAT I,TRIM1#

main71078-33401-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN-COMFORT SEAT IN,TRIM4#

main71078-33410-B0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71078-33410-E0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71078-33420-B1iACV30,MCV30..JPP..SE200107-200307

DK. GRAY SPORT INSER,TRIM1#

main71078-33420-E0iACV30,MCV30..JPP..SE200107-200307

FAWN SPORT INSERT,TRIM4#

main71078-33450-B0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK. GRAY,TRIM1#

main71078-33450-E0iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71078-33500-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71078-33510-B0iACV30,MCV31..JPP..SE200307-200406

DK. GRAY SPORT INSERT,TRIM1#

main71078-33510-E0iACV30,MCV31..JPP..SE200307-200406

FAWN SPORT INSERT,TRIM4#

main71078-33530-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main71078-33530-E0iACV30,MCV31..JPP..SE200406

FAWN,TRIM4#

main71078-33540-B1iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main71078-33540-E1iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

main71078-33550-B1iACV30,MCV30..JPP..XLE200406

LEATHER,STONE,TRIM9#

main71078-33550-E0iACV30,MCV30..JPP..XLE200406

LEATHER,FAWN,TRIM4#

main71078-33560-B0iACV30,MCV31..JPP..SE200406

LEATHER,DK.GRAY,TRIM9#

main71078-33560-E0iACV30,MCV31..JPP..SE200406

LEATHER,FAWN,TRIM4#

71303CHINGE SUB-ASSY, REAR SEATBACK, RH

main71303-33060iACV30,MCV3#..JPP200107-200406

71304CHINGE SUB-ASSY, REAR SEATBACK, LH

main71303-33070iACV30,MCV3#..JPP200107-200406

71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER

main71305-33050iACV30,MCV3#..JPP200107-200406

71349CCOVER, REAR SEATBACK HINGE

main71349-33010iACV30,MCV3#..JPP200107-200406

71540ABACK ASSY, REAR SIDE SEAT, RH

main71540-33270-B0iACV30,MCV31..JPP..SE200307-200406

DK.GRAY,TRIM1#

main71540-33270-E0iACV30,MCV31..JPP..SE200406

FAWN,TRIM4#

main71540-33270-K0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main71540-33300-B1iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE,TRIM1#

main71540-33300-E1iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN,TRIM4#

main71540-33301-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE,TRIM1#

main71540-33301-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN,TRIM4#

main71540-33310-B2iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK.GRAY,TRIM1#

main71540-33310-B3iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71540-33310-E1iACV30,MCV3#..JPP..(SE,XLE)200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71540-33320-B2iACV30,MCV30..JPP..SE200107-200307

DK.GRAY,TRIM1#

main71540-33320-E1iACV30,MCV30..JPP..SE200107-200307

FAWN,TRIM4#

main71540-33330-E2iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71540-33370-E0iACV30,MCV3#..JPP..(SE,XLE)200406

LEATHER,FAWN,TRIM4#

main71540-33370-K0iACV30,MCV31..JPP..SE200406

LEATHER,STONE,TRIM9#

main71540-33370-K1iACV30,MCV30..JPP..XLE200406

LEATHER,STONE,TRIM9#

main71540-33390-E1iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

main71540-33390-K1iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

71550ABACK ASSY, REAR SIDE SEAT, LH

main71550-33270-B0iACV30,MCV31..JPP..SE200307-200406

DK.GRAY,TRIM1#

main71550-33270-E0iACV30,MCV31..JPP..SE200307-200406

FAWN,TRIM4#

main71550-33270-K0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main71550-33300-B1iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE,TRIM1#

main71550-33300-E1iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN,TRIM4#

main71550-33301-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE,TRIM1#

main71550-33301-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN,TRIM4#

main71550-33310-B2iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK.GRAY,TRIM1#

main71550-33310-B3iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71550-33310-E1iACV30,MCV3#..JPP..(SE,XLE)200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71550-33320-B2iACV30,MCV30..JPP..SE200107-200307

DK.GRAY,TRIM1#

main71550-33320-E1iACV30,MCV30..JPP..SE200107-200307

FAWN,TRIM4#

main71550-33330-E2iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71550-33360-E1iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

main71550-33360-K1iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main71550-33390-E0iACV30,MCV3#..JPP..(SE,XLE)200406

LEATHER,FAWN,TRIM4#

main71550-33390-K0iACV30,MCV31..JPP..SE200406

LEATHER,STONE,TRIM9#

main71550-33390-K1iACV30,MCV30..JPP..XLE200406

LEATHER,STONE,TRIM9#

71611PAD, REAR SEAT CUSHION

main71503-33040iACV30,MCV3#..JPP200107-200406

main71503-33070iACV30,MCV3#..JPP..(SE,XLE)200409

LEATHER SEAT

71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)

main71651-33130iACV30,MCV3#..JPP200107-200406

main71651-33140iACV30,MCV3#..JPP200406

main71651-33150iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT

main71651-33160iACV30,MCV30..JPP..XLE200406

LEATHER SEAT

71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)

main71652-33070iACV30,MCV3#..JPP200107-200406

main71652-33080iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT

71931ASUPPORT, REAR SEAT HEADREST

main71956-47010-B1×2iACV30,MCV30..JPP..(LE,XLE)200107-200406

W/O(LOCK),STONE,TRIM1#

main71956-47010-B2×3iACV30,MCV31..JPP..SE200406

W/O(LOCK),DK.GRAY,TRIM9#

main71956-47010-E0×2iACV30,MCV3#..JPP200107-200406

W/O(LOCK),FAWN,TRIM4#

main71970-47010-B1×3iACV30,MCV30..JPP..(LE,XLE)200406

W(LOCK),STONE,TRIM9#

main71970-47010-B2×2iACV30,MCV3#..JPP..SE200107-200406

W(LOCK),DK.GRAY,TRIM1#

main71970-47010-E0×3iACV30,MCV3#..JPP200406

W(LOCK),FAWN,TRIM4#

71940AHEADREST ASSY, REAR SEAT

main71940-33440-B0×2iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE-COMFORT SEAT I,TRIM1#

main71940-33440-E0×2iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN-COMFORT SEAT IN,TRIM4#

main71940-33441-B0×2iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE-COMFORT SEAT I,TRIM1#

main71940-33441-E0×2iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN-COMFORT SEAT IN,TRIM4#

main71940-33450-B0×2iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main71940-33450-B1×2iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK. GRAY,TRIM1#

main71940-33450-E0×2iACV30,MCV3#..JPP..(SE,XLE)200107-200406

LEATHER SEAT,FAWN,TRIM4#

main71940-33460-B0×2iACV30,MCV31..JPP..SE200406

DK. GRAY SPORT INSERT,TRIM9#

main71940-33460-E0×2iACV30,MCV31..JPP..SE200406

FAWN SPORT INSERT,TRIM4#

main71940-33470-E0×2iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main71940-33610-B0×2iACV30,MCV31..JPP..SE200406

LEATHER SEAT,DK.GRAY,TRIM9#

main71940-33610-B1×2iACV30,MCV30..JPP..XLE200406

LEATHER SEAT,STONE,TRIM9#

main71940-33610-E0×2iACV30,MCV3#..JPP..(SE,XLE)200406

LEATHER SEAT,FAWN,TRIM4#

main71940-33630-B1×2iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main71940-33630-E1×2iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

72630CLOCK ASSY, REAR SEATBACK, RH

main72630-33050iACV30,MCV3#..JPP200107-200406

72640ALOCK ASSY, REAR SEATBACK, LH

main72640-33050iACV30,MCV3#..JPP200107-200406

72646GROMMET, REAR SEATBACK STOP BUTTON

main72646-33010-B3iACV30,MCV30..JPP..(LE,XLE)200107-200406

STONE,TRIM1#

main72646-33010-B4iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main72646-33010-E1iACV30,MCV3#..JPP200406

FAWN,TRIM4#

72661CBUTTON, REAR SEATBACK LOCK RELEASE

main72661-32030-B2iACV30,MCV30..JPP..(LE,XLE)200107-200406

STONE,TRIM1#

main72661-32030-B3iACV30,MCV30..JPP..SE200201-200406

DK.GRAY,TRIM1#

main72661-32030-E0×2iMCV31..JPP200307-200406

FAWN,TRIM4#

72679BEZEL, REAR SEATBACK LOCK CONTROL

main72679-20020-C0iACV30,MCV30..JPP200107-200406

BLACK,TRIM1#,4#

72693HOOK, REAR SEAT CUSHION LOCK

main72693-12080×2iACV30,MCV3#..JPP200107-200406

72830ARMREST ASSY, REAR SEAT, CENTER

main72830-33380-B0iACV30,MCV30..JPP..(LE,XLE)200107-200210

STONE,TRIM1#

main72830-33380-E0iACV30,MCV30..JPP..(LE,XLE)200107-200210

FAWN,TRIM4#

main72830-33381-B0iACV30,MCV30..JPP..(LE,XLE)200210-200406

STONE,TRIM1#

main72830-33381-E0iACV30,MCV30..JPP..(LE,XLE)200210-200406

FAWN,TRIM4#

main72830-33400-B0iACV30,MCV30..JPP..XLE200107-200406

LEATHER SEAT,STONE,TRIM1#

main72830-33400-B1iACV30,MCV3#..JPP..SE200107-200406

LEATHER SEAT,DK.GRAY,TRIM1#

main72830-33400-E0iACV30,MCV3#..JPP..(SE,XLE)200107-200406

LEATHER SEAT,FAWN,TRIM4#

main72830-33410-B0iACV30,MCV30..JPP..SE200107-200307

DK.GRAY,TRIM1#

main72830-33410-E0iACV30,MCV30..JPP..SE200107-200307

FAWN,TRIM4#

main72830-33420-E0iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),FAWN,TRIM4#

main72830-33480-B0iACV30,MCV31..JPP..SE200406

DK.GRAY,TRIM9#

main72830-33480-E0iACV30,MCV31..JPP..SE200307-200406

FAWN,TRIM4#

main72830-33490-B0iACV30,MCV31..JPP..SE200406

LEATHER SEAT,DK.GRAY,TRIM9#

main72830-33490-B1iACV30,MCV30..JPP..XLE200406

LEATHER SEAT,STONE,TRIM9#

main72830-33490-E0iACV30,MCV3#..JPP..(SE,XLE)200406

LEATHER SEAT,FAWN,TRIM4#

main72830-33500-B1iACV30,MCV30..JPP..(LE,XLE)200406

STONE,TRIM9#

main72830-33500-E1iACV30,MCV30..JPP..(LE,XLE)200406

FAWN,TRIM4#

73705BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, RH

main73705-33010iACV30,MCV3#..JPP200107-200406

73706BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, LH

main73706-33010iACV30,MCV3#..JPP200107-200406

9010508264

main90105-08264

9010508372

main90105-08372

9010906208

main90109-06208

9011908C16

main90119-08C16

9017908249

main90179-08249

9038606009

main90386-06009

9038611015

main90386-11015

9151580818

main91515-80818

9162140608

main91621-40608

9353054010

main93530-54010

35 parts on this diagram · 2 diagrams in section
