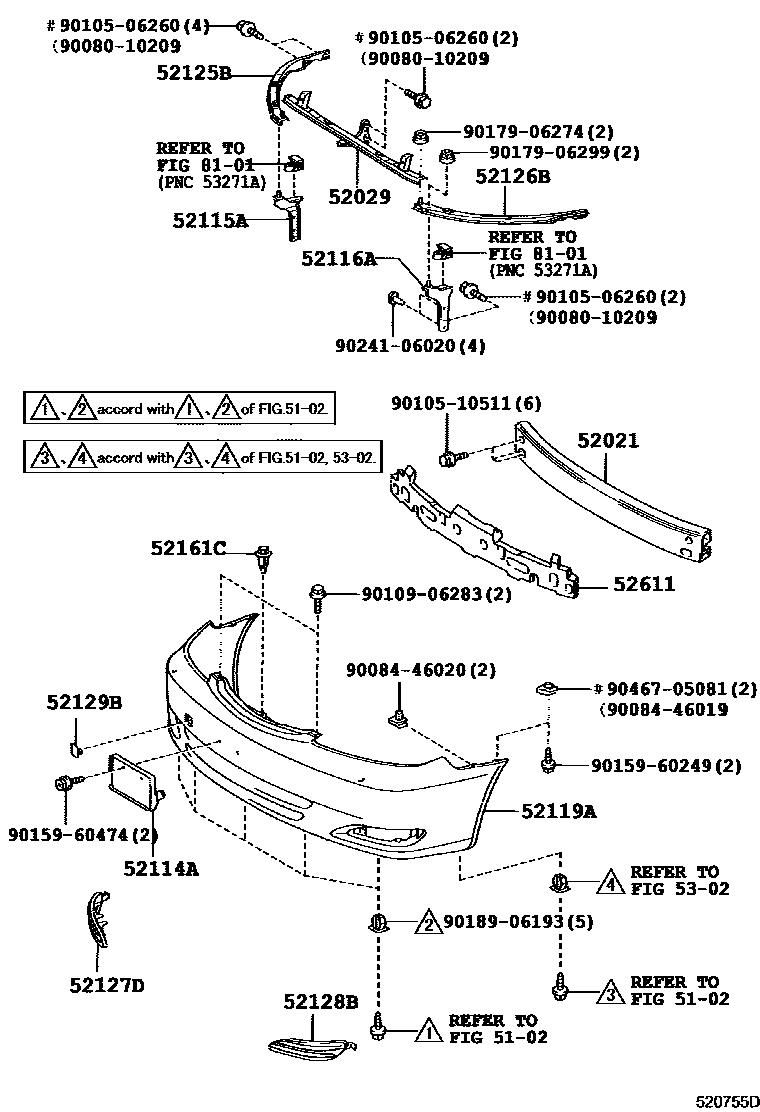

FRONT BUMPER & BUMPER STAY

0001 1 0002 1

5102

52021REINFORCEMENT SUB-ASSY, FRONT BUMPER

main52021-33110iACV30,MCV3#..JPP200107-200601

52029REINFORCEMENT SUB-ASSY, FRONT BUMPER, UPPER

main52029-33070iACV30,MCV3#..JPP200107-200406

52114ABRACKET, FRONT BUMPER EXTENSION MOUNTING

main75111-33010iMCV30..JPP200107-200406

main75111-33020iACV30,MCV3#..JPP200406

52115ASUPPORT, FRONT BUMPER SIDE, RH

main52115-33060iACV30,MCV3#..JPP200107-200406

52116ASUPPORT, FRONT BUMPER SIDE, LH

main52116-33050iACV30,MCV3#..JPP200107-200406

52119ACOVER, FRONT BUMPER

main52119-33924iACV30,MCV3#..JPP200107-200406

PAINT REQ.

main52119-33933iACV30,MCV3#..JPP200406-200601

PAINT REQ.

52125BEXTENSION, FRONT BUMPER REINFORCEMENT, RH

main52125-33050iACV30,MCV3#..JPP200107-200406

52126BEXTENSION, FRONT BUMPER REINFORCEMENT, LH

main52126-33050iACV30,MCV3#..JPP200107-200406

52127DCOVER, FRONT BUMPER HOLE, RH

main52127-33020-A0iACV30,MCV30..JPP..(LE,XLE)200107-200406

SUPER WHITE 2,040

sub52127-33903

main52127-33020-B0iACV30,MCV30..JPP..(LE,XLE)200107-200406

SILVER ME.,1C8

sub52127-33903

main52127-33020-B1iACV30,MCV30..JPP..(LE,XLE)200107-200406

GRAY M.M.,1E3

sub52127-33903

main52127-33020-C0iACV30,MCV30..JPP..(LE,XLE)200107-200406

BLACK,202

sub52127-33903

main52127-33020-D0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. RED MC.,3P5

sub52127-33903

main52127-33020-D1iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. RED M.M.,3Q3

sub52127-33903

main52127-33020-E0iACV30,MCV30..JPP..(LE,XLE)200107-200406

BEIGE M. M.,4Q2

sub52127-33903

main52127-33020-G0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. GREEN MC.,6S7

sub52127-33903

main52127-33020-J0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK.BLUE MC.,8Q0

sub52127-33903

main52127-33020-J1iACV30,MCV30..JPP..(LE,XLE)200107-200406

BLUE M.M.,8Q2

sub52127-33903

main52127-33030-A0iACV30,MCV30..JPP..LE200406

SUPER WHITE 2,040

sub52127-33901

main52127-33030-B0iACV30,MCV30..JPP..LE200406

SILVER ME.,1C8

sub52127-33901

main52127-33030-B1iACV30,MCV30..JPP..LE200406

GRAY M.M.,1E3

sub52127-33901

main52127-33030-C0iACV30,MCV30..JPP..LE200406

BLACK,202

sub52127-33901

main52127-33030-D0iACV30,MCV30..JPP..LE200406

DK. RED M.M.,3Q3

sub52127-33901

main52127-33030-E0iACV30,MCV30..JPP..LE200406

BEIGE M. M.,4Q2

sub52127-33901

main52127-33030-G0iACV30,MCV30..JPP..LE200406

GRAYISH GREEN M.M.OP.,6R6

sub52127-33901

main52127-33030-G1iACV30,MCV30..JPP..LE200406

DK. GREEN MC.,6S7

sub52127-33901

main52127-33030-J0iACV30,MCV30..JPP..LE200406

DK.BLUE M.M.,8P4

sub52127-33901

main52127-33030-J1iACV30,MCV30..JPP..LE200406

LT.BLUE ME.,8S4

sub52127-33901

52128BCOVER, FRONT BUMPER HOLE, LH

main52128-33020-A0iACV30,MCV30..JPP..(LE,XLE)200107-200406

SUPER WHITE 2,040

sub52128-33917

main52128-33020-B0iACV30,MCV30..JPP..(LE,XLE)200107-200406

SILVER ME.,1C8

sub52128-33917

main52128-33020-B1iACV30,MCV30..JPP..(LE,XLE)200107-200406

GRAY M.M.,1E3

sub52128-33917

main52128-33020-C0iACV30,MCV30..JPP..(LE,XLE)200107-200406

BLACK,202

sub52128-33917

main52128-33020-D0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. RED MC.,3P5

sub52128-33917

main52128-33020-D1iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. RED M.M.,3Q3

sub52128-33917

main52128-33020-E0iACV30,MCV30..JPP..(LE,XLE)200107-200406

BEIGE M. M.,4Q2

sub52128-33917

main52128-33020-G0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK. GREEN MC.,6S7

sub52128-33917

main52128-33020-J0iACV30,MCV30..JPP..(LE,XLE)200107-200406

DK.BLUE MC.,8Q0

sub52128-33917

main52128-33020-J1iACV30,MCV30..JPP..(LE,XLE)200107-200406

BLUE M.M.,8Q2

sub52128-33917

main52128-33040-A0iACV30,MCV30..JPP..LE200406

SUPER WHITE 2,040

sub52128-33910

main52128-33040-B0iACV30,MCV30..JPP..LE200406

SILVER ME.,1C8

sub52128-33910

main52128-33040-B1iACV30,MCV30..JPP..LE200406

GRAY M.M.,1E3

sub52128-33910

main52128-33040-C0iACV30,MCV30..JPP..LE200406

BLACK,202

sub52128-33910

main52128-33040-D0iACV30,MCV30..JPP..LE200406

DK. RED M.M.,3Q3

sub52128-33910

main52128-33040-E0iACV30,MCV30..JPP..LE200406

BEIGE M. M.,4Q2

sub52128-33910

main52128-33040-G0iACV30,MCV30..JPP..LE200406

GRAYISH GREEN M.M.OP.,6R6

sub52128-33910

main52128-33040-G1iACV30,MCV30..JPP..LE200406

DK. GREEN MC.,6S7

sub52128-33910

main52128-33040-J0iACV30,MCV30..JPP..LE200406

DK.BLUE M.M.,8P4

sub52128-33910

main52128-33040-J1iACV30,MCV30..JPP..LE200406

LT.BLUE ME.,8S4

sub52128-33910

52129BCOVER, FRONT BUMPER, LOWER

main52129-33010-A0iACV30,MCV3#..JPP200107-200406

SUPER WHITE 2,040

sub52129-33904

main52129-33010-A1iACV30..JPP..LE..4FC200307-200403

20TH ANNIVERSARY(USA),WHITE PEARL CS.,062

sub52129-33904

main52129-33010-B0iACV30,MCV3#..JPP200107-200406

SILVER ME.,1C8

sub52129-33904

main52129-33010-B1iACV30,MCV3#..JPP200107-200406

GRAY M.M.,1E3

sub52129-33904

main52129-33010-C0iACV30,MCV3#..JPP200107-200406

BLACK,202

sub52129-33904

main52129-33010-D0iACV30,MCV3#..JPP200107-200406

DK. RED MC.,3P5

sub52129-33904

main52129-33010-D1iACV30,MCV3#..JPP200107-200406

DK. RED M.M.,3Q3

sub52129-33904

main52129-33010-E0iACV30,MCV3#..JPP200107-200406

BEIGE M. M.,4Q2

sub52129-33904

main52129-33010-G0iACV30,MCV3#..JPP200107-200406

DK. GREEN MC.,6S7

sub52129-33904

main52129-33010-G1iACV30,MCV3#..JPP200406

GRAYISH GREEN M.M.OP.,6R6

sub52129-33904

main52129-33010-J0iACV30,MCV3#..JPP200107-200406

DK.BLUE MC.,8Q0

sub52129-33904

main52129-33010-J1iACV30,MCV3#..JPP200107-200406

BLUE M.M.,8Q2

sub52129-33904

main52129-33010-J2iACV30,MCV3#..JPP200406

DK.BLUE M.M.,8P4

sub52129-33904

main52129-33010-J3iACV30,MCV3#..JPP200406

LT.BLUE ME.,8S4

sub52129-33904

52161CPIECE, FRONT BUMPER

main52161-16010iACV30,MCV3#..JPP200107-200406

sub52161-0K040

52611ABSORBER, FRONT BUMPER ENERGY

main52611-33120iACV30,MCV3#..JPP200107-200310

sub52611-33121

main52611-33121iACV30,MCV3#..JPP200310-200406

5302

8101

9008010209

main90080-10209

9008446019

main90084-46019

9008446020

main90084-46020

9010506260

main90105-06260

9010510511

main90105-10511

9010906283

main90109-06283

9015960249

main90159-60249

9015960474

main90159-60474

9017906274

main90179-06274

9017906299

main90179-06299

9018906193

main90189-06193

9024106020

main90241-06020

9046705081

main90467-05081

29 parts on this diagram · 2 diagrams in section
