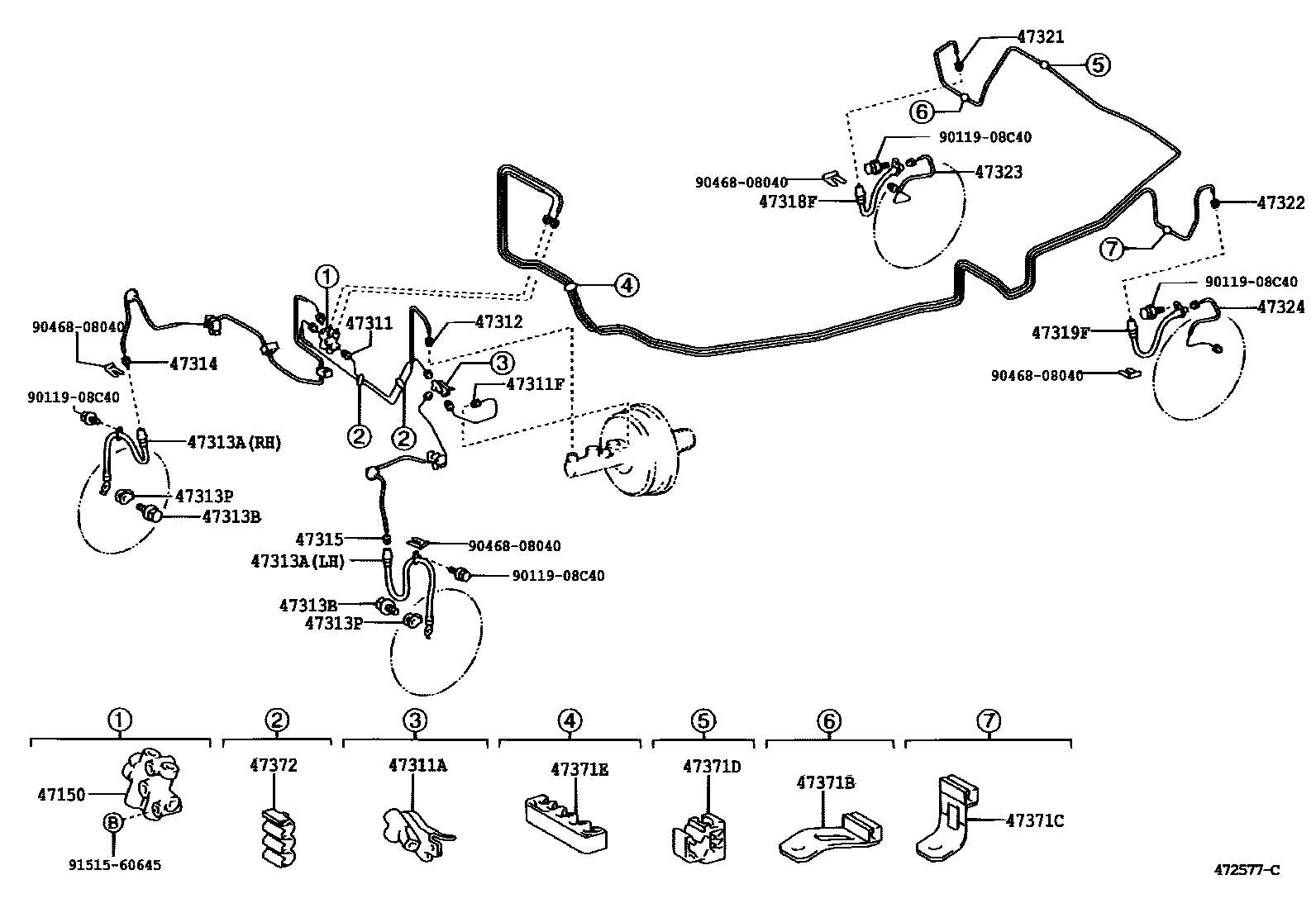

BRAKE TUBE & CLAMP

0001 1 0002 1W(ABS) 0003 1W(VSC) 0004 1W(VSC) 0005 1W(ABS) 0006 1W(VSC) 0007 1W(VSC)

47150VALVE ASSY, PROPORTIONING

main47150-16050iACV30..JPP..(LE,SE)200107-200406

47311TUBE, FRONT BRAKE, NO.1

main47311-33090iMCV30..JPP200107-200305

W(VSC)

main47311-33110iACV30,MCV3#..JPP200406

W(ABS)

main47311-33120iACV30..JPP..(LE,SE)200107-200406

main47311-33150iMCV3#..JPP200305-200406

W(VSC)

47311AWAY(FOR FRONT BRAKE TUBE)

main90412-10238iACV30,MCV3#..JPP200406

main90904-13011iACV30..JPP..(LE,SE)200107-200406

47311FTUBE, FRONT BRAKE, FRAME NO.1

main47311-33130iACV30..JPP..(LE,SE)200107-200406

main47311-33140iACV30,MCV3#..JPP200107-200406

W(ABS & VSC)

47312TUBE, FRONT BRAKE, NO.2

main47312-33110iMCV30..JPP200107-200305

W(VSC)

main47312-33130iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

W(ABS)

main47312-33140iACV30..JPP..(LE,SE)200107-200406

main47312-33150iMCV3#..JPP200305-200406

W(VSC)

47313TUBE, FRONT BRAKE, NO.3

main47313-33110iMCV30..JPP200107-200305

W(VSC)

main47313-33130iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

W(ABS)

main47313-33140iMCV3#..JPP200305-200406

W(VSC)

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02C89iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

RH

main90947-02C90iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

LH

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10058×2iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-50020×2iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47314TUBE, FRONT BRAKE, NO.4

main47314-33060iMCV30..JPP200107-200305

W(VSC)

main47314-33100iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

W(ABS)

main47314-33110iACV30..JPP..(LE,SE)200107-200406

main47314-33120iACV30,MCV3#..JPP200406

W(VSC)

47315TUBE, FRONT BRAKE, NO.5

main47315-33180iACV30..JPP; MCV3#..JPP200107-200406

W(ABS & VSC)

main47315-33190iACV30..JPP..(LE,SE)200107-200406

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02C91iACV30..JPP..LE200107-200406

main90947-02C93iMCV30..JPP..5FC;ACV30..JPP..(SE,XLE); MCV31..JPP;MCV30..JPP..4FC200107-200406

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02C92iACV30..JPP..LE200107-200406

main90947-02C94iMCV30..JPP..5FC;ACV30..JPP..(SE,XLE); MCV31..JPP;MCV30..JPP..4FC200107-200406

47321TUBE, REAR BRAKE, NO.1

main47321-33130iMCV31..JPP200305-200406

47322TUBE, REAR BRAKE, NO.2

main47322-33100iACV30..JPP;MCV30..JPP..5FC200107-200406

47323TUBE, REAR BRAKE, NO.3

main47323-33220iACV30..JPP..LE200107-200406

main47323-33221iACV30..JPP..LE200406

47324TUBE, REAR BRAKE, NO.4

main47324-33220iACV30..JPP..LE200107-200406

main47324-33221iACV30..JPP..LE200406

47371BCLAMP, BRAKE TUBE, NO.6

main47371-32130iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47371CCLAMP, BRAKE TUBE, NO.7

main47371-32140iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47371DCLAMP, BRAKE TUBE, NO.8

main90949-01B45iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47371ECLAMP, BRAKE TUBE, NO.9

main90949-01C53iACV30..JPP;MCV30..JPP..5FC; MCV31..JPP;MCV30..JPP..4FC200107-200406

47372CLAMP, BRAKE TUBE, NO.2

main90464-00778×2iACV30..JPP; ACV30..JPP..(LE,SE); MCV3#..JPP200107-200406

W(ABS & VSC)

9011908C40

main90119-08C40

9046808040

main90468-08040

9151560645

main91515-60645

25 parts on this diagram · 7 diagrams in section
