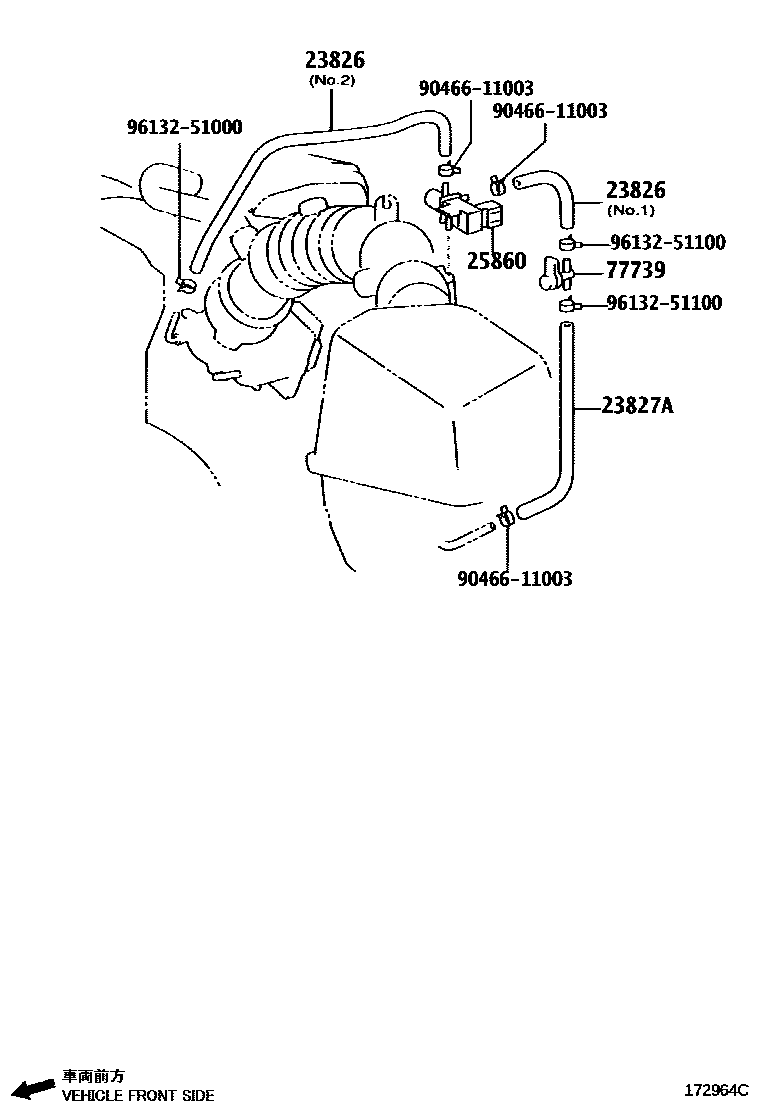

VACUUM PIPING

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

23826HOSE, FUEL VAPOR FEED, NO.1

main23826-20070i1MZFE..MCV30..JPP200107-200111

main23826-20071i1MZFE,3MZFE..MCV3#..JPP200111-200406

main23826-28120i2AZFE..ACV30..JPP200307-200406

NO.2

main23826-28140i2AZFE..ACV30..JPP200406

NO.1

main23826-28150i2AZFE..ACV30..JPP..4FC200212-200406

CALIFORNIA SPEC,NO.2

23827AHOSE, FUEL VAPOR FEED, NO.2

main23827-20060i3MZFE..MCV31..JPP200406

NO.1

main23827-20080i1MZFE,3MZFE..MCV3#..JPP200301-200406

NO.2

main23827-20090i1MZFE..MCV30..JPP200301-200307

NO.1

main23827-20100i1MZFE..MCV30..JPP200307-200406

NO.1

main23827-28130i2AZFE..ACV30..JPP200107-200406

25860VALVE ASSY, VACUUM SWITCHING, NO.1

main25860-28050i2AZFE..ACV30..JPP200406

main25860-28080i2AZFE..ACV30..JPP..4FC200212-200406

CALIFORNIA SPEC

main25860-62010×2i1MZFE..MCV30..JPP; 3MZFE..MCV31..JPP200406

77739VALVE, EVAP SERVICE PORT

main77739-33010iACV30..JPP; MCV3#..JPP200107-200406

9046611003

main90466-11003

9613251000

main96132-51000

9613251100

main96132-51100

7 parts on this diagram · 7 diagrams in section
