ACCELERATOR LINK

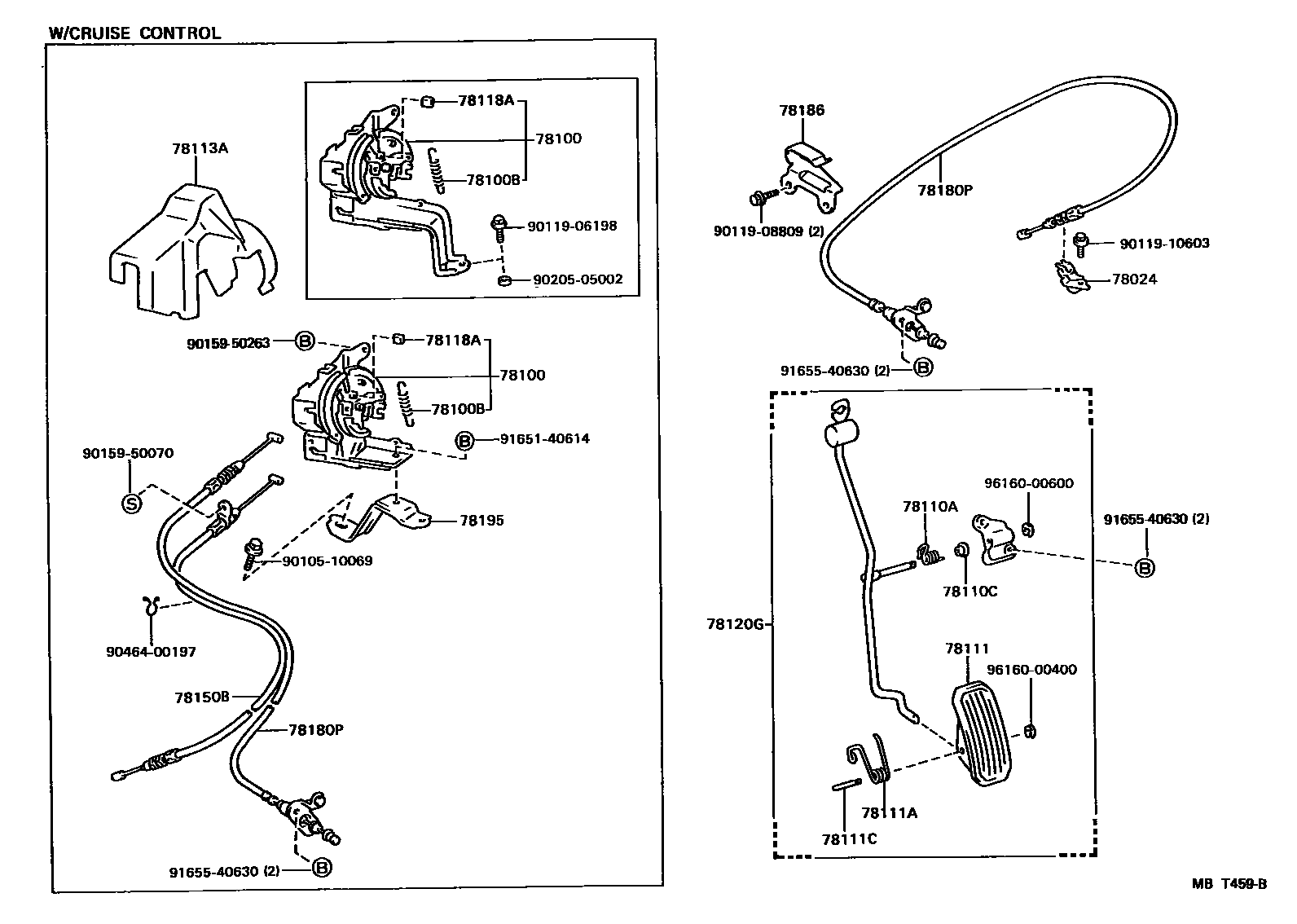

Parts diagram
78024BRACKET SUB-ASSY, ACCELERATOR CONTROL CABLE
main78024-32110i198906-199107
78100LINK ASSY, ACCELERATOR
main78100-32050i198906-199107
78100BSPRING (FOR ACCELERATOR LINK)
main90507-08007i198906-199107
78110ASPRING (FOR ACCELERATOR PEDAL ROD)
main90508-18025i198906-199107
main90508-23069i198906-199107
78110CBUSH (FOR ACCELERATOR PEDAL ROD)
main90386-12023i198906-199107
78111PEDAL, ACCELERATOR
main78111-32010i198906-199107
78111ASPRING (FOR ACCELERATOR PEDAL)
main90508-18046i198906-199107
78111CPIN (FOR ACCELERATOR PEDAL)
main90249-05001i198906-199107
78113ACOVER, AUTO DRIVE ACCELERATOR LINK
main78113-20130i198906-199107
78118ASTOPPER, ACCELERATOR PEDAL
main78118-12010i198906-199107
78120GROD ASSY, ACCELERATOR PEDAL
main78120-32090i198906-199107
main78120-32100i198906-199107
78150BCABLE ASSY, ACCELERATOR AUTO DRIVE
main78150-32180i198906-199107
78180PCABLE ASSY, ACCELERATOR CONTROL
main78180-32370i198906-199107
78186SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
main78186-32050i198906-199107
78195BRACKET, ACCELERATOR LINK
main78195-32051i198906-199107
9010510069
9011906198
9011908809
9011910603
9015950070
9015950263
9020505002
9046400197
9165140614
9165540630
9616000400
9616000600

27 parts on this diagram · 1 diagram in section
